ฐานยึดพื้นผิว 9 มม. × 4.2 มม. สำหรับส่วนประกอบ PCB
ความถี่เรโซแนนซ์ 2730Hz สำหรับการสร้างโทนเสียงด้วยไดรฟ์ภายนอก
ความต้านทานของคอยล์ต่ำ 16Ω สำหรับการเชื่อมต่อ GPIO ของไมโครคอนโทรลเลอร์ 3.3V
นาที. ความดันเสียง 85dB ที่ 10 ซม. เมื่อขับเคลื่อนที่ 3Vo-p, 2730Hz, รอบการทำงาน 50%
ตัวเรือน LCP สีดำที่มีเสถียรภาพทางความร้อนสำหรับโปรไฟล์การรีโฟลว์ไร้สารตะกั่ว
ช่วงการทำงาน 2-4Vo-p สำหรับระดับการจ่ายลอจิก 3.3V

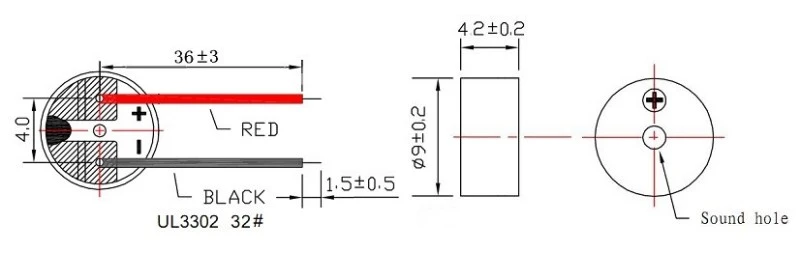

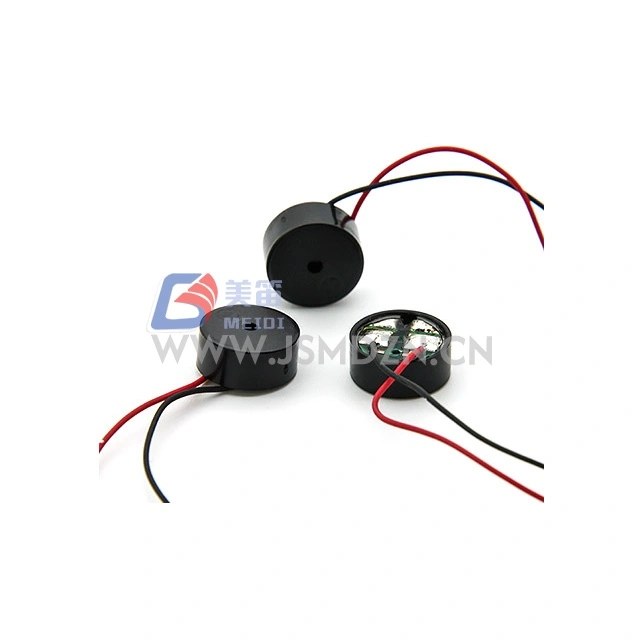

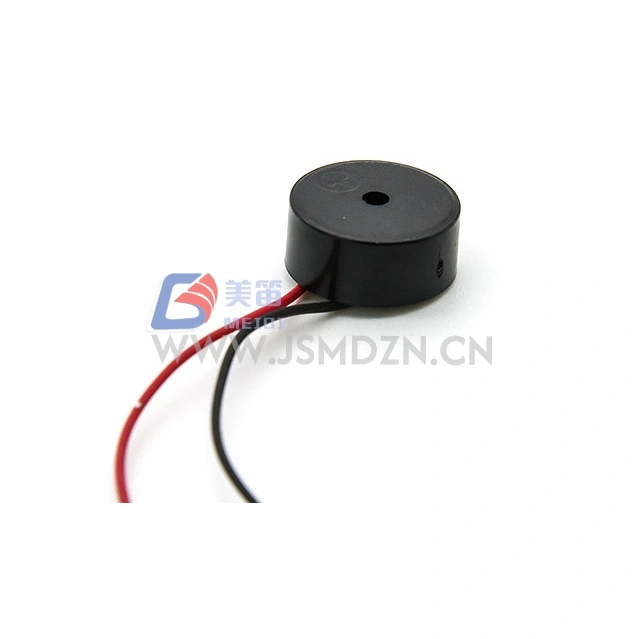

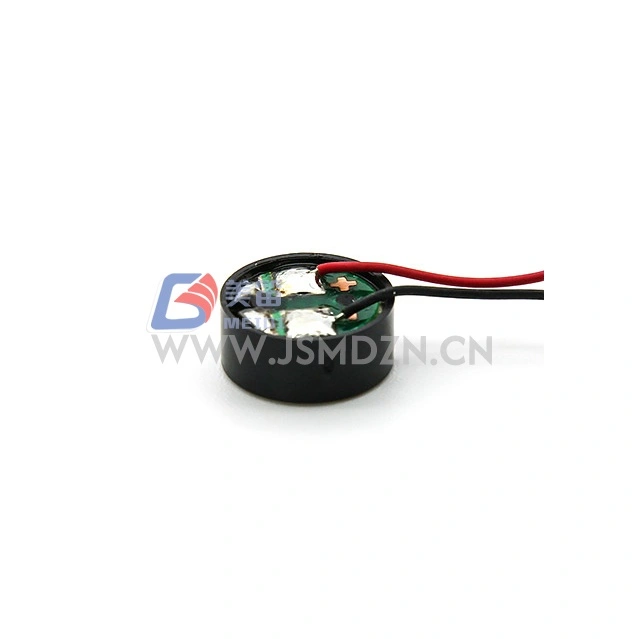

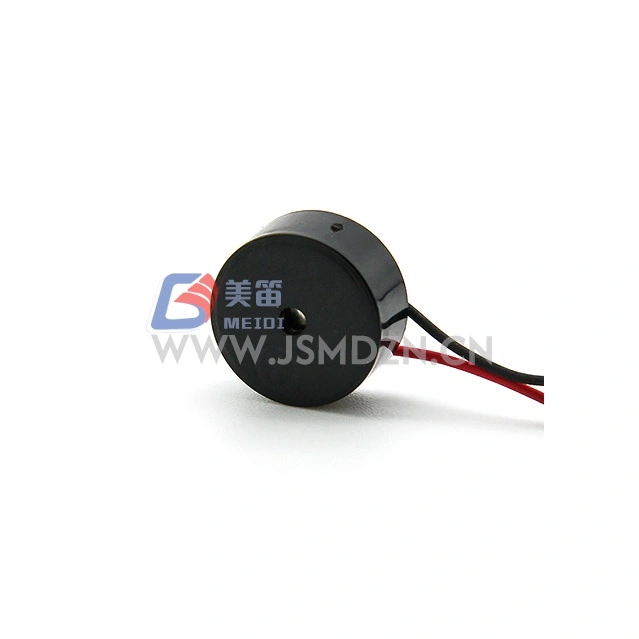

MEIDI HN-9042W 9x4.2 มม. SMD แม่เหล็กไฟฟ้าแบบพาสซีฟเป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟแบบติดตั้งบนพื้นผิวในแพ็คเกจขนาด 9 มม. × 4.2 มม. สำหรับระบบดิจิทัล 3.3V ความถี่เรโซแนนซ์ 2730Hz ให้โทนเสียงที่เหมาะสมสำหรับเสียงตอบรับของผู้ใช้ การแสดงสัญญาณเตือน และการแจ้งเตือนสถานะของระบบในอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด
ด้วยแรงดันไฟฟ้าที่กำหนดช่วงการทำงาน 3Vo-p และ 2-4Vo-p ทำให้ HN-9042W สอดคล้องกับรางลอจิก 3.3V มาตรฐาน ความต้านทานของคอยล์ 16Ω ช่วยให้สามารถประเมินไดรฟ์จากพอร์ตไมโครคอนโทรลเลอร์ที่มีความสามารถ ตัวเรือน LCP สีดำให้การรักษาขนาดที่อุณหภูมิการไหลกลับที่สูงขึ้น
ติดต่อ MEIDI เพื่อขอความช่วยเหลือในการอ้างอิงโยงเมื่อย้ายจากผลิตภัณฑ์ออด 3V SMD ทางเลือก
การออกแบบที่ปรับให้เหมาะสมที่สุด 3.3V --- อัตรา 3Vo-p พร้อมช่วง 2-4Vo-p สำหรับการใช้งานร่วมกับอุปกรณ์ลอจิกแรงดันต่ำ
ความต้านทานของคอยล์ 16Ω --- ความต้านทานต่ำสำหรับการประเมินด้วยไดรฟ์ GPIO โดยตรง ตรวจสอบพิกัดกระแสพอร์ตเพื่อการทำงานต่อเนื่อง
ความถี่เรโซแนนซ์ 2730Hz --- การกระตุ้นคลื่นสี่เหลี่ยมภายนอกที่ความถี่ที่กำหนดจะสร้างเอาต์พุตเสียง แรงดันไฟฟ้ากระแสตรงจะไม่สร้างเสียง
SPL สูงในแพ็คเกจขนาดกะทัดรัด --- ขั้นต่ำ 85dB ที่ 10 ซม. ต่ำกว่า 3Vo-p, 2730Hz, สภาวะการขับเคลื่อนรอบการทำงาน 50%
วัสดุตัวเรือน LCP --- ตัวเรือนโพลีเมอร์ผลึกเหลวสีดำรักษาความเสถียรของมิติภายใต้สภาวะการรีโฟลว์ที่ยึดบนพื้นผิว
โครงสร้างน้ำหนักเบา --- ประมาณ 1.0 กรัมต่อยูนิต
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | Buzzer แม่เหล็กไฟฟ้าแบบพาสซีฟ | --- |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3Vo-p | การอ้างอิงความถี่เรโซแนนซ์ |
| แรงดันไฟฟ้าที่ใช้งาน | 2-4Vo-p | สัญญาณไดรฟ์สูงสุด |
| จัดอันดับปัจจุบัน | สูงสุด 80mA | ที่ 2730Hz, ภาษี 50%, คลื่นสี่เหลี่ยม 3Vo-p |

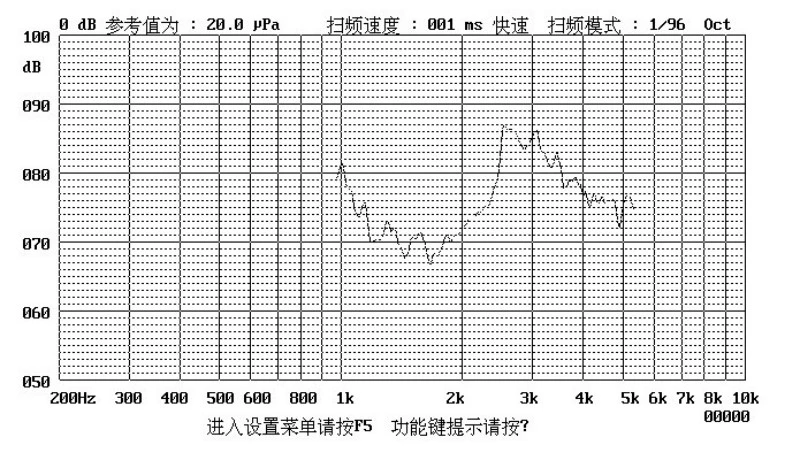

| ระดับความดันเสียง | นาที. 85dB | ที่ 2730Hz, ภาษี 50%, 3Vo-p, 10 ซม |
| ความต้านทานคอยล์ | 16 ± 3Ω | --- |
| ความถี่เรโซแนนซ์ | 2730เฮิร์ต | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -20°C ~ +70°C | --- |
| อุณหภูมิในการจัดเก็บ | -30°C ~ +80°C | --- |
| น้ำหนักสุทธิ | ประมาณ 1.0ก | --- |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | --- |
| การคุ้มครองสิ่งแวดล้อม | RoHS | --- |

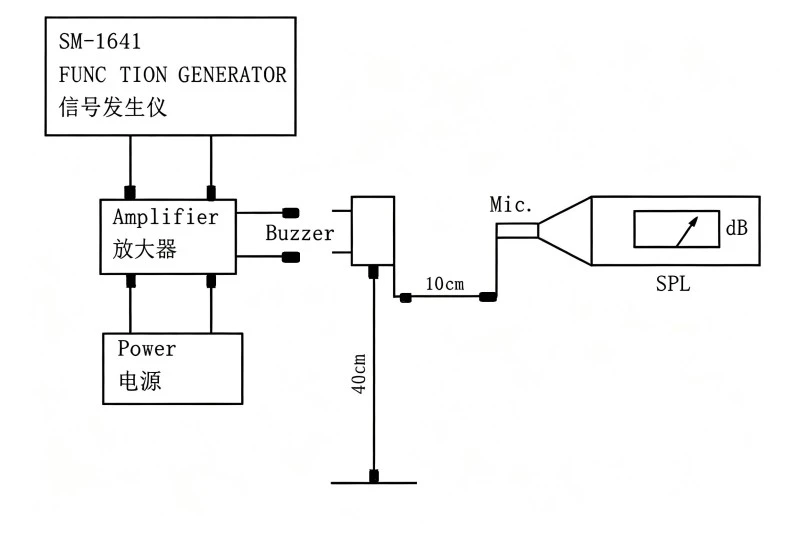

เงื่อนไขการทดสอบมาตรฐาน: อุณหภูมิ 25±3℃, ความชื้น 60±10% RH, ความดัน 860-1060hPa
โหนดเซ็นเซอร์ IoT ที่ใช้พลังงานแบตเตอรี่และโมดูลไร้สายที่ต้องการเสียงเตือนที่เข้ากันได้กับ 3.3V
บอร์ดพัฒนาและชุดประเมินผลแบบฝังสำหรับการสร้างโทนเสียงและการโต้ตอบกับผู้ใช้
โมดูลควบคุมอุตสาหกรรมแรงดันต่ำพร้อมการ์ดขยาย I/O 3.3V สำหรับการแจ้งเตือนสถานะและข้อผิดพลาด
อุปกรณ์วัดแสงและการตรวจสอบพลังงานอัจฉริยะสำหรับเสียงเตือนการงัดแงะและเกณฑ์
รีโมทคอนโทรลและอุปกรณ์พกพาสำหรับผู้บริโภคอิเล็กทรอนิกส์สำหรับเสียงยืนยันการกดปุ่ม
บอร์ดควบคุมเครื่องพิมพ์ 3D และอินเทอร์เฟซเครื่อง CNC สำหรับการทำงานที่สมบูรณ์และการแจ้งเตือนสภาพข้อผิดพลาด
| ข้อกำหนดการออกแบบ | HN-9042W ข้อได้เปรียบ |
| การรวมระบบ 3.3V | อัตรา 3Vo-p สำหรับรางลอจิกมาตรฐาน |
| การประเมินไดรฟ์ GPIO โดยตรง | คอยล์ขนาด 16Ω ช่วยให้สามารถสร้างต้นแบบเบื้องต้นได้โดยไม่ต้องใช้ส่วนประกอบไดรเวอร์ภายนอกบนพอร์ตที่มีความสามารถ |
| ความเข้ากันได้ของ reflow ที่อุณหภูมิสูง | ตัวเรือน LCP ต้านทานการเสียรูปภายใต้อุณหภูมิสูงสุดของการบัดกรีไร้สารตะกั่ว |
| เอาต์พุตเสียงขนาดกะทัดรัด | นาที. 85dB SPL จากแพ็คเกจ 9 มม. × 4.2 มม |
| ความยืดหยุ่นของแรงดันไฟฟ้าต่ำ | ช่วง 2-4Vo-p รองรับเส้นโค้งการคายประจุแบตเตอรี่ Li-ion และแหล่งจ่ายไฟ 3.3V ที่มีการควบคุม |
MEIDI ผลิต HN-9042W ด้วยกระบวนการควบคุมคุณภาพ รวมถึงการตรวจสอบวัสดุที่เข้ามา การตรวจสอบขนาดในกระบวนการ และการทดสอบทางไฟฟ้าขั้นสุดท้ายภายใต้สภาวะมาตรฐาน 25±3°C, 60±10% RH และ 860-1060hPa คุณสมบัติของวัสดุตัวเรือน LCP ได้รับการตรวจสอบความเสถียรของขนาดก่อนการประกอบ
หลังจากการทดสอบใดๆ ต่อไปนี้ ผลิตภัณฑ์จะต้องเป็นไปตามเกณฑ์การยอมรับ: ไม่มีข้อบกพร่องหรือการเสื่อมสภาพในลักษณะที่ปรากฏและคุณสมบัติทางไฟฟ้า (ยกเว้น SPL) SPL จะต้องไม่ลดลงเกิน 10dB จาก SPL ขั้นต่ำที่ระบุในแผ่นข้อมูล
| รายการทดสอบ | เงื่อนไขการทดสอบ |
| บททดสอบชีวิต | 25 ± 10 ℃, แรงดันไฟฟ้า, คลื่นสี่เหลี่ยมความถี่เรโซแนนซ์ 1/2 หน้าที่, 96 ชั่วโมง |
| การทดสอบอุณหภูมิสูง | +80°C จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบอุณหภูมิต่ำ | -40 ℃ จัดเก็บเป็นเวลา 96 ชั่วโมง นำกลับคืนที่อุณหภูมิห้องเป็นเวลา 3 ชั่วโมงก่อนการทดสอบ |
| การทดสอบความชื้น | +40±3°C, 90%–95% RH, 48 ชั่วโมง, พักฟื้นที่อุณหภูมิห้องเป็นเวลา 6 ชั่วโมงก่อนการทดสอบ |
| การทดสอบการกระแทกด้วยความร้อน | 70°C 2 ชั่วโมง → -20°C 2 ชั่วโมง (1 รอบ) ช่วงเวลา 1 ชั่วโมงระหว่างรอบ รวม 10 รอบ |
| การทดสอบการตก | บรรจุภัณฑ์มาตรฐาน ทั้ง 6 ด้านและ 3 ขอบ หล่นจากความสูง 1.2 ม. ลงบนกระดานไม้หนา |
| การทดสอบการสั่นสะเทือน | 1,000 รอบ/นาที, แอมพลิจูด 1.5 มม., 1 ชั่วโมงต่อแกน, รวม 3 แกน |
ข้อควรระวัง: หลีกเลี่ยงวัสดุแปลกปลอมเข้าไปในผลิตภัณฑ์ รวมถึงวัสดุแม่เหล็ก วัสดุที่ละลายน้ำได้ และก๊าซที่มีฤทธิ์กัดกร่อน เนื่องจากสิ่งเหล่านี้จะส่งผลต่อประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์
1. อะไรคือความแตกต่างในทางปฏิบัติระหว่างวัสดุตัวเรือน LCP และ Noryl สำหรับออด SMD?
LCP มีอุณหภูมิการโก่งตัวของความร้อนที่สูงกว่าและการดูดซับความชื้นต่ำกว่า Noryl ทำให้มีความเสถียรของมิติที่เพิ่มขึ้นในระหว่างการบัดกรีแบบรีโฟลว์แบบไร้สารตะกั่วและในสภาพแวดล้อมการทำงานที่ชื้น สำหรับการใช้งานที่อุณหภูมิสูงสุดของการไหลซ้ำเกินโปรไฟล์มาตรฐาน หรือในกรณีที่ต้องคำนึงถึงความไวต่อความชื้น ตัวเรือน LCP มีข้อดี
2. HN-9042W สามารถทำงานจากแหล่งจ่ายไฟ 5V ที่มีตัวต้านทานแบบอนุกรมได้หรือไม่
แรงดันไฟฟ้าที่กำหนดคือ 3Vo-p พร้อมช่วงการทำงาน 2-4Vo-p การทำงานที่ 5Vo-p เกินแรงดันไฟฟ้าสูงสุด และอาจส่งผลให้เกิดกระแสคอยล์มากเกินไป ความร้อนสูงเกินไป หรือความเสียหายถาวร หากมีแหล่งจ่ายไฟเพียง 5V ให้ใช้ตัวแบ่งแรงดันไฟฟ้าหรือตัวต้านทานแบบอนุกรมเพื่อจำกัดแรงดันไฟฟ้าของคอยล์ให้อยู่ภายในค่าสูงสุด 4Vo-p โดยคำนึงถึงความต้านทานของคอยล์ 16Ω และแรงดันไฟฟ้าอิ่มตัวของตัวขับ
3. ฉันจะตรวจสอบได้อย่างไรว่าไมโครคอนโทรลเลอร์ GPIO ของฉันสามารถขับเคลื่อนออดนี้ได้โดยตรง

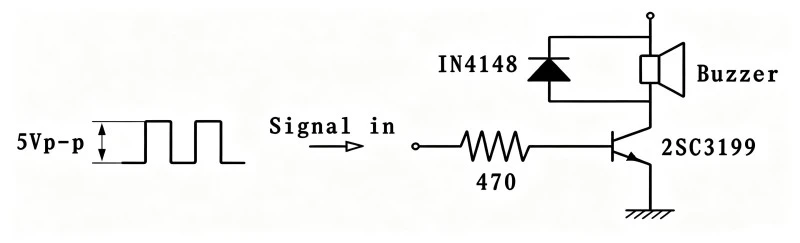

ตรวจสอบเอกสารข้อมูลไมโครคอนโทรลเลอร์ของคุณเพื่อดูกระแสสูงสุดที่แน่นอนต่อพิน GPIO และขีดจำกัดกระแสพอร์ตทั้งหมด HN-9042W ดึงกระแสสูงสุด 80mA ที่ 3Vo-p ไมโครคอนโทรลเลอร์ 3.3V จำนวนมากจำกัดกระแส GPIO ไว้ที่ 8-25mA ต่อพิน เกินขีดจำกัดเหล่านี้เสี่ยงต่อความเสียหายของพอร์ตหรืออายุการใช้งานลดลง สำหรับการออกแบบการผลิต แนวทางที่แนะนำคือไดรเวอร์ทรานซิสเตอร์ภายนอก
4. ความผันแปรของวัฏจักรหน้าที่ใดที่ยอมรับได้ในขณะที่ยังคงรักษา SPL ที่ยอมรับได้
เอกสารข้อมูลระบุรอบการทำงาน 50% สำหรับการวัด SPL ที่พิกัด การเบี่ยงเบนเล็กน้อยจาก 50% จะทำให้เกิดการเปลี่ยนแปลง SPL เล็กน้อย การเบี่ยงเบนอย่างมีนัยสำคัญต่อรอบการทำงานที่ต่ำมากหรือสูงมากจะช่วยลดกระแสคอยล์โดยเฉลี่ยและเอาต์พุตเสียงที่สอดคล้องกัน เพื่อประสิทธิภาพที่สม่ำเสมอ ให้รักษารอบการทำงาน 50% ที่ 2730Hz
5. MEIDI มีบรรจุภัณฑ์แบบเทปและม้วนสำหรับการประกอบอัตโนมัติหรือไม่
ติดต่อ MEIDI เพื่อสอบถามตัวเลือกบรรจุภัณฑ์ รวมถึงข้อกำหนดเฉพาะของเทปและม้วน ปริมาณม้วน และการกำหนดค่าตัวนำ/รถพ่วงสำหรับข้อกำหนดของอุปกรณ์หยิบและวางของคุณ
สำหรับเอกสารข้อมูลทางเทคนิค โปรไฟล์การบัดกรีแบบรีโฟลว์ บันทึกการใช้งานไดรฟ์ GPIO หรือการสนทนาเกี่ยวกับการกำหนดค่า OEM โปรดติดต่อฝ่ายวิศวกรรมแอปพลิเคชัน MEIDI
