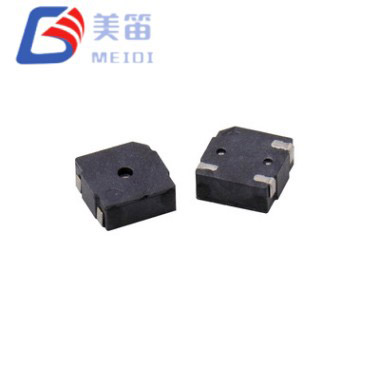

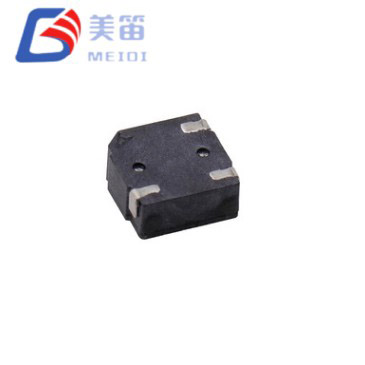

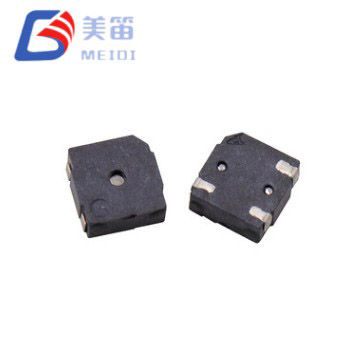

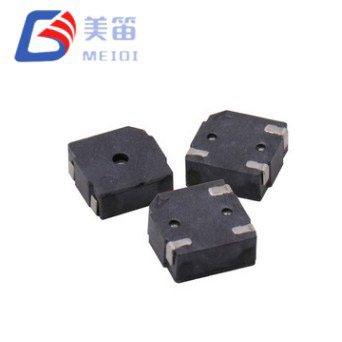

ออดแม่เหล็กแบบพาสซีฟแบบติดตั้งบนพื้นผิวขนาด 5*5*2 มม. เป็นออดแม่เหล็กแบบพาสซีฟแบบติดตั้งบนพื้นผิวที่รวมเอาขนาดกระทัดรัด 5.0×5.0 มม. เข้ากับพอร์ตเสียงที่มีรูตรงกลาง การเปิดแบบสมมาตรนี้ช่วยกระจายเสียงไปรอบๆ ส่วนประกอบอย่างเท่าเทียมกันมากขึ้น ทำให้ความดังที่รับรู้ขึ้นอยู่กับการวางแนวของอุปกรณ์ปลายทางน้อยลง คุณลักษณะทางไฟฟ้าจะเหมือนกันกับคุณลักษณะของรูเยื้องศูนย์ MLT‑5020: คอยล์ 12Ω ที่สามารถขับเคลื่อนได้โดยตรงจากหมุดไมโครคอนโทรลเลอร์ 3.3V จำนวนมาก แรงดันไฟฟ้าที่กำหนด 3.0V และความถี่เรโซแนนซ์ที่ 4000Hz ด้วยความสูง 2.0 มม. และมวล 0.1 กรัม ชิ้นส่วนจึงเข้ากันได้กับอุปกรณ์หยิบและวางมาตรฐานและการบัดกรีแบบรีโฟลว์
ตัวเลือกระหว่างการกำหนดค่ารูตรงกลางและรูเยื้องตรงข้ามจะเป็นแบบอะคูสติกเป็นหลัก เมื่อติดตั้งออดไว้ด้านหลังตะแกรงซึ่งอยู่ในแนวเดียวกับศูนย์กลางของส่วนประกอบ หรือเมื่อสามารถใช้อุปกรณ์ได้หลายทิศทาง รูปแบบการปล่อยสัญญาณแบบสมมาตรของ MLT-5020H จะให้การแจ้งเตือนที่สอดคล้องกันมากขึ้น MEIDI ผลิตทั้งสองรุ่นบนสายการผลิตอัตโนมัติเดียวกัน โดยมีการทดสอบความน่าเชื่อถือและการตรวจสอบย้อนกลับที่เหมือนกัน ดังนั้นการตัดสินใจจึงขึ้นอยู่กับข้อกำหนดด้านสนามเสียงของการใช้งานเพียงอย่างเดียว
ในฐานะทรานสดิวเซอร์แม่เหล็กไฟฟ้าแบบพาสซีฟ Buzzer แบบแม่เหล็กแบบยึดกับพื้นผิวขนาด 5*5*2 มม. ต้องใช้สัญญาณ AC ภายนอกเพื่อสร้างเสียง คลื่นสี่เหลี่ยม 4000Hz ที่มีรอบการทำงาน 50% ที่แรงดันไฟฟ้าที่กำหนดจะสร้างเอาต์พุตที่ระบุ ความต้านทานของคอยล์ 12Ω หมายความว่าไมโครคอนโทรลเลอร์ 3.3V จำนวนมากสามารถขับเคลื่อนออดได้โดยไม่ต้องมีทรานซิสเตอร์แยกกัน แม้ว่าบัฟเฟอร์ NPN แบบธรรมดาจะยังคงเป็นตัวเลือกที่ปลอดภัยเมื่อไม่รับประกันความสามารถปัจจุบันของ GPIO ช่วงการทำงาน 2V ถึง 4V ครอบคลุมถึงแบตเตอรี่ลิเธียมเซลล์เดียว เซลล์แบบเหรียญ และอุปกรณ์ลอจิกที่ได้รับการควบคุม
ช่องเปิดตรงกลางอยู่ที่จุดศูนย์กลางทางเรขาคณิตของตัวเรือน การจัดเรียงนี้มีแนวโน้มที่จะสร้างสนามเสียงที่สม่ำเสมอมากขึ้นในซีกโลกข้างหน้าเมื่อเทียบกับพอร์ตออฟเซ็ต ซึ่งระดับจะลดลงอย่างเห็นได้ชัดเมื่อผู้ฟังอยู่ในตำแหน่งที่อยู่ห่างจากแกนของรู สำหรับเครื่องสแกนมือถือ จอภาพที่สวมใส่ได้ หรือแผงติดผนังที่อาจเข้าถึงได้จากมุมที่ต่างกัน คุณลักษณะนี้อาจสร้างความแตกต่างที่มีประโยชน์ได้ ความดันเสียงขั้นต่ำที่รับประกันคือ 80dB ที่ 10 ซม. และการวัดการผลิตในชุดตัวอย่างมักจะแสดงค่าในช่วงกลาง 80dB
ออดจัดส่งบนม้วนขนาด 330 มม. จำนวน 2,500 ชิ้นต่อม้วน พร้อมสำหรับการวางตำแหน่ง SMT ความเร็วสูง ตัว LCP สีดำได้รับการพิสูจน์แล้วว่าทนทานต่อรอบการรีโฟลว์หลายรอบ และความเค้นทางความร้อนและทางกลที่อธิบายไว้ในส่วนความน่าเชื่อถือด้านล่าง
พอร์ตเสียงอยู่ในตำแหน่งตรงกลางของตัวเครื่องเพื่อให้เอาท์พุตเสียงได้รับผลกระทบน้อยลงจากการวางแนวการติดตั้ง ซึ่งจะมีประโยชน์เมื่ออุปกรณ์ขั้นสุดท้ายอาจถือหรือติดตั้งในตำแหน่งต่างๆ
ความต้านทานของคอยล์ที่ 12Ω ทำให้สามารถเชื่อมต่อออดเข้ากับพิน GPIO 3.3V ที่สามารถจ่ายกระแสไฟได้สูงสุด 100mA ทำให้ไม่จำเป็นต้องใช้ทรานซิสเตอร์ตัวขับภายนอกในหลายรูปแบบ
ช่วงแรงดันไฟฟ้าในการทำงาน 2V ถึง 4V ช่วยให้สามารถใช้งานร่วมกับเซลล์ลิเธียมไอออน เซลล์แบบเหรียญ และรางมาตรฐาน 3.3V โดยไม่มีข้อบังคับเพิ่มเติม
ที่ทรงสี่เหลี่ยมจัตุรัส 5.0 มม. และสูง 2.0 มม. บรรจุภัณฑ์จึงพอดีกับพื้นที่ PCB เดียวกันกับออด SMD ขนาดเล็กอื่นๆ จำนวนมาก ขณะเดียวกันก็ให้แรงดันเสียงที่พิกัดอย่างน้อย 80dB
ความถี่เรโซแนนซ์ถูกกำหนดไว้ที่ 4000Hz โดยมีความคลาดเคลื่อน ±300Hz ซึ่งทำให้เสียงในบริเวณที่ไวต่อการได้ยินของมนุษย์มากที่สุด
โครงสร้าง LCP สีดำได้รับการออกแบบสำหรับการบัดกรีแบบรีโฟลว์แบบไร้สารตะกั่ว และสามารถทนทานต่อโปรไฟล์ความร้อนของส่วนประกอบ PCB สองด้านได้
บรรจุภัณฑ์แบบเทปและม้วน 2,500 หน่วยต่อม้วน รองรับการจัดวางอัตโนมัติและลดเวลาการเปลี่ยนในสายการผลิตที่มีปริมาณสูง

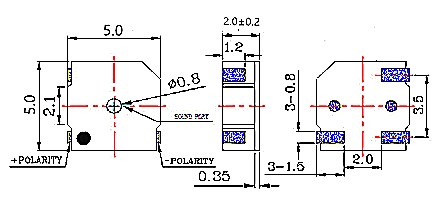

| พารามิเตอร์ | ค่า |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.0 V (o-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2 – 4 โวลต์ (o-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 4000 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 12 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส |
| ขนาด (ยาว × กว้าง × สูง) | 5.0 × 5.0 × 2.0 มม |
| น้ำหนัก | 0.1 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ |
| บรรจุภัณฑ์ | เทปและรีล; 2,500 ชิ้นต่อม้วน 330 มม |
| วิธีการบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
คำแนะนำการใช้งานที่ตามมานั้นมาจากข้อกำหนดทางไฟฟ้าและทางกลของส่วนประกอบ สิ่งเหล่านี้ไม่สามารถทดแทนการตรวจสอบความถูกต้องของผลิตภัณฑ์ขั้นสุดท้ายตามมาตรฐานที่เกี่ยวข้องได้
หน้าจอแสดงค่าน้ำหนักอุตสาหกรรมแบบมือถือ เช่น เครื่องสแกนบาร์โค้ดและเครื่องอ่าน RFID ซึ่งอุปกรณ์มักหมุนระหว่างการใช้งาน และเสียงกริ่งจะต้องยังคงได้ยินเสียงโดยไม่คำนึงถึงทิศทาง
อุปกรณ์สวมใส่ทางการแพทย์และเครื่องมือวินิจฉัยแบบพกพาที่ต้องการแหล่งแจ้งเตือนขนาดกะทัดรัดพร้อมการกระจายเสียงที่คาดเดาได้ รวมถึงปั๊มอินซูลิน อุปกรณ์ติดตามผู้ป่วย และเครื่องบันทึกผู้ป่วยนอก
แผงอุปกรณ์ในบ้านอัจฉริยะและตัวควบคุมติดผนังซึ่งมีกระจังหน้าอยู่ในแนวตามธรรมชาติกับรูปแบบการปล่อยแสงจากรูตรงกลาง ให้การแจ้งเตือนที่สมดุลทั่วทั้งห้อง
ระบบอิเล็กทรอนิกส์ในห้องโดยสารของรถยนต์ รวมถึงระบบเตือนให้รัดเข็มขัดนิรภัยและเสียงแง้มประตู โดยที่ออดอาจวางไว้ด้านหลังช่องเล็กๆ และเอาต์พุตแบบสมมาตรจะช่วยรักษาระดับเสียงให้สม่ำเสมอ
โหนดเกตเวย์ IoT และฮับเซ็นเซอร์ที่ต้องการตัวบ่งชี้สถานะที่ได้ยินได้ในขนาดที่เล็กมาก ช่วงการจ่ายไฟ 2V ถึง 4V ตรงกับสถาปัตยกรรมแบตเตอรี่และพลังงานการเก็บเกี่ยวทั่วไป
อุปกรณ์เสริมสำหรับผู้บริโภค เช่น พาวเวอร์แบงค์ ตัวติดตามบลูทูธ และกล่องชาร์จ โดยที่ออดจะส่งเสียงเตือนเมื่อเปิดเครื่องและแบตเตอรี่เหลือน้อยในตู้พลาสติกที่มีพื้นที่จำกัด
ออดแม่เหล็กแบบพาสซีฟแบบติดตั้งบนพื้นผิวขนาด 5*5*2 มม. นั้นเป็นรุ่น MLT-5020 ที่มีรูปทรงพอร์ตเสียงที่แตกต่างกัน ทั้งทางไฟฟ้าและทางกลไก ทั้งสองส่วนสามารถใช้แทนกันได้ ประโยชน์ของการออกแบบรูตรงกลางคือรูปแบบการแผ่รังสีที่สม่ำเสมอมากขึ้น ในการทดสอบ ระดับความดันเสียงจะแปรผันน้อยลงตามมุมระหว่างเสียงกริ่งและไมโครโฟนที่ทำการวัด นี่อาจเป็นข้อได้เปรียบเมื่ออุปกรณ์ไม่มีตำแหน่งการฟังคงที่ หรือเมื่อผู้ใช้หลายคนต้องการฟังการแจ้งเตือนจากทิศทางที่ต่างกัน
เนื้อที่แบบสี่เหลี่ยมจัตุรัส 5.0 มม. และความสูง 2.0 มม. ทำให้ MLT-5020H เป็นตัวเลือกที่ใช้งานได้จริงสำหรับ PCB ที่มีพื้นที่จำกัด คอยล์ 12Ω ช่วยให้ข้อกำหนดของไดรฟ์เรียบง่าย และตัวเรือน LCP ผ่านการรับรองผ่านโปรแกรมความน่าเชื่อถือเต็มรูปแบบตามรายละเอียดด้านล่าง สำหรับโปรเจ็กต์ที่ใช้ MLT-5020 อยู่แล้ว แต่ต้องการประเมินเอฟเฟกต์เสียงของพอร์ตกลาง การเปลี่ยนแปลงสามารถทำได้โดยไม่ต้องออกแบบบอร์ดใหม่
MEIDI Intelligent Technology ผลิตส่วนประกอบอะคูสติกแม่เหล็กไฟฟ้าและเพียโซอิเล็กทริกมาตั้งแต่ปี 2554 บริษัทดำเนินการโรงงานบูรณาการในแนวตั้งในมณฑลเจียงซู ประเทศจีน ครอบคลุมถึงการขึ้นรูปแบบ LCP การพันขดลวดที่มีความแม่นยำ การประกอบ SMD และการทดสอบเสียงแบบอินไลน์ การรับรอง ISO 9001 และห้องปฏิบัติการความน่าเชื่อถือโดยเฉพาะให้กรอบการทำงานสำหรับคุณภาพที่สม่ำเสมอ และยังคงความสามารถในการตรวจสอบย้อนกลับระดับแบทช์สำหรับการจัดส่งทั้งหมด
MLT-5020H ผลิตขึ้นโดยใช้สายการผลิตอัตโนมัติเดียวกันกับที่จัดส่งให้กับลูกค้าด้านยานยนต์และอุตสาหกรรมของ MEIDI แต่ละชุดการผลิตจะต้องผ่านโปรแกรมการตรวจสอบความน่าเชื่อถือที่กำหนดไว้ในข้อกำหนดของผลิตภัณฑ์ การคัดกรองความเครียดตามสภาพภูมิอากาศประกอบด้วย 48 ชั่วโมงที่ +80°C, 48 ชั่วโมงที่ −30°C และรอบการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน 5 รอบระหว่างอุณหภูมิสุดขั้วเหล่านี้โดยใช้เวลา 30 นาที ตรวจสอบความทนทานทางกลไกโดยการสั่นสะเทือนแบบกวาดตั้งแต่ 10Hz ถึง 55Hz ที่แอมพลิจูด 1.0 มม. บนทั้งสามแกน และหยดลงบนพื้นไม้เนื้อแข็งสูง 75 ซม. สามแกน ความต้านทานต่อความชื้นได้รับการยืนยันโดยการสัมผัสกับอุณหภูมิ 50°C เป็นเวลา 48 ชั่วโมง และความชื้นสัมพัทธ์ 90–95% ตามด้วยการฟื้นตัวเป็นเวลา 2 ชั่วโมง ความสมบูรณ์ของการบัดกรีได้รับการตรวจสอบผ่านการทดสอบความร้อนของบัดกรีที่อุณหภูมิ 250°C และการตรวจสอบโปรไฟล์การรีโฟลว์เต็มรูปแบบ

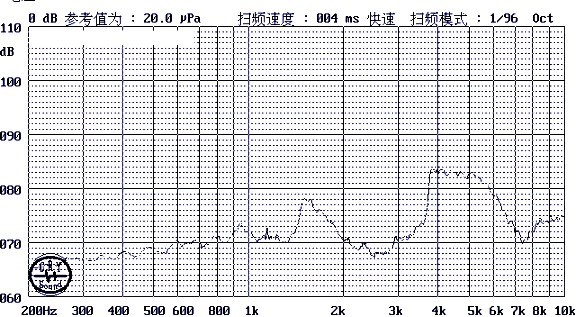

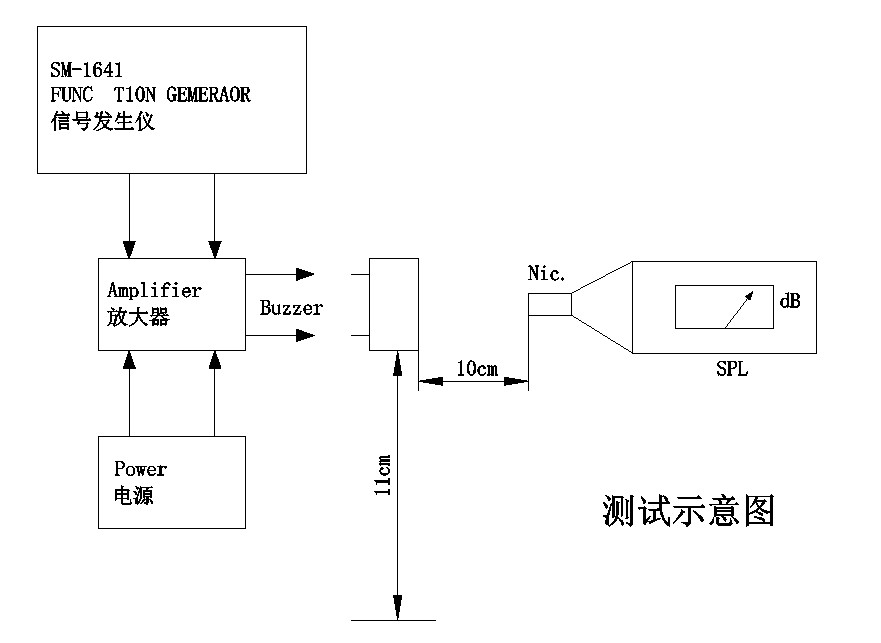

การวัดตัวอย่างการผลิตสำหรับ MLT-5020H โดยทั่วไปจะแสดงความดันเสียงระหว่าง 84.5dB ถึง 87.5dB โดยมีค่ากระแสอยู่ระหว่าง 85.4mA ถึง 88.1mA ตัวเลขเหล่านี้เป็นตัวแทนของการผลิตมาตรฐานและบันทึกไว้ในรายงานการทดสอบแบทช์ที่มีให้กับลูกค้า ขีดจำกัดการรับประกันยังคงอยู่ที่ขั้นต่ำ 80dB และสูงสุด 100mA
1. MLT-5020H แตกต่างจาก MLT-5020 อย่างไร
ข้อแตกต่างเพียงอย่างเดียวคือตำแหน่งของช่องเสียง MLT-5020H มีรูตรงกลาง ในขณะที่ MLT-5020 มีรูเยื้องกัน พารามิเตอร์ทางไฟฟ้า ขนาด และลักษณะการบัดกรีทั้งหมดจะเหมือนกัน ทางเลือกขึ้นอยู่กับว่ารูปแบบการแผ่รังสีแบบสมมาตรมีประโยชน์ต่อการใช้งานหรือไม่
2. ออดนี้สามารถวางโดยเครื่องหยิบและวางมาตรฐานได้หรือไม่?
ใช่. จำหน่ายในรูปแบบเทปและม้วน 2,500 ชิ้นต่อม้วน 330 มม. พื้นผิวด้านบนเรียบและตัวเครื่องทรงสี่เหลี่ยมขนาด 5.0 มม. เหมาะอย่างยิ่งกับหัวฉีด SMT มาตรฐานและระบบจัดตำแหน่งการมองเห็น
3. สัญญาณไดรฟ์ใดที่แนะนำ?

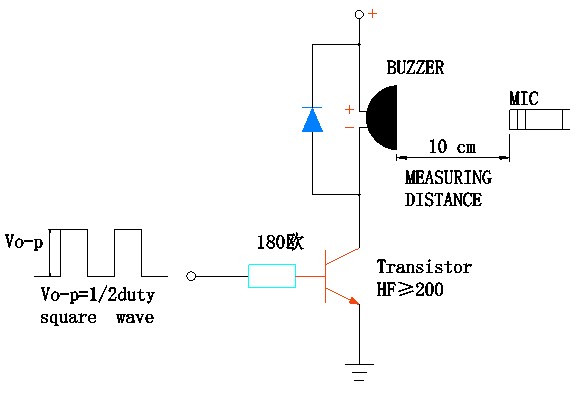

คลื่นสี่เหลี่ยม 4000Hz ที่ 3.0V จุดสูงสุดถึงจุดสูงสุด รอบการทำงาน 50% เนื่องจากคอยล์มีค่า 12Ω พิน MCU 3.3V ที่สามารถส่งกระแสไฟ 100mA จึงสามารถขับเคลื่อนออดได้โดยตรง หากกระแสไฟที่พินต่ำกว่า ทรานซิสเตอร์ NPN ที่มีตัวต้านทานพื้นฐานจะเป็นทางเลือกที่มีประสิทธิภาพ แนะนำให้ใช้ไดโอดฟลายแบ็คขนาดเล็กพาดผ่านคอยล์เพื่อปกป้องไดรเวอร์
4. การออกแบบรูตรงกลางส่งผลต่อความถี่หรือ SPL เมื่อเทียบกับออดออฟเซ็ตรูหรือไม่
ความถี่เรโซแนนซ์และพิกัด SPL เหมือนกัน ข้อดีของรูตรงกลางคือสนามเสียงที่สม่ำเสมอมากขึ้น ระดับความดันเสียงจะแปรผันน้อยลงเมื่อมุมการวัดเปลี่ยนไป สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อการวางแนวอุปกรณ์ไม่ได้รับการแก้ไข
5. MLT‑5020H สามารถขับเคลื่อนที่ความถี่อื่นที่ไม่ใช่ 4kHz ได้หรือไม่
มันจะตอบสนองต่อสัญญาณขับเคลื่อนในช่วงความถี่ แต่เอาต์พุตสูงสุดจะเกิดขึ้นที่เสียงสะท้อนทางกลที่ 4000±300Hz การขับออกนอกวงนี้จะลดระดับเสียงลง สำหรับการใช้งานที่ต้องการโทนเสียงที่แปรผัน วิธีที่ดีที่สุดคืออยู่ใกล้จุดสะท้อน
หากต้องการขอใบเสนอราคา สั่งซื้อตัวอย่างทางวิศวกรรม หรือหารือเกี่ยวกับการปรับเปลี่ยนแบบกำหนดเอง โปรดติดต่อ MEIDI ผ่านแบบฟอร์มสอบถาม ทีมงานแอปพลิเคชันสามารถให้คำแนะนำเค้าโครง แผนผังวงจรขับเคลื่อน และข้อมูลการจำลองเสียงสำหรับการออกแบบตู้ของคุณได้
