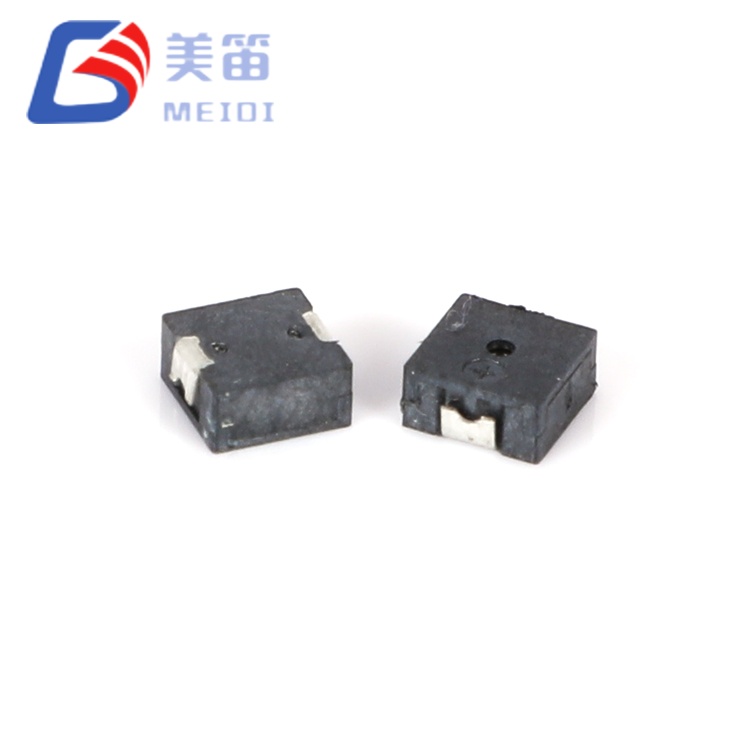

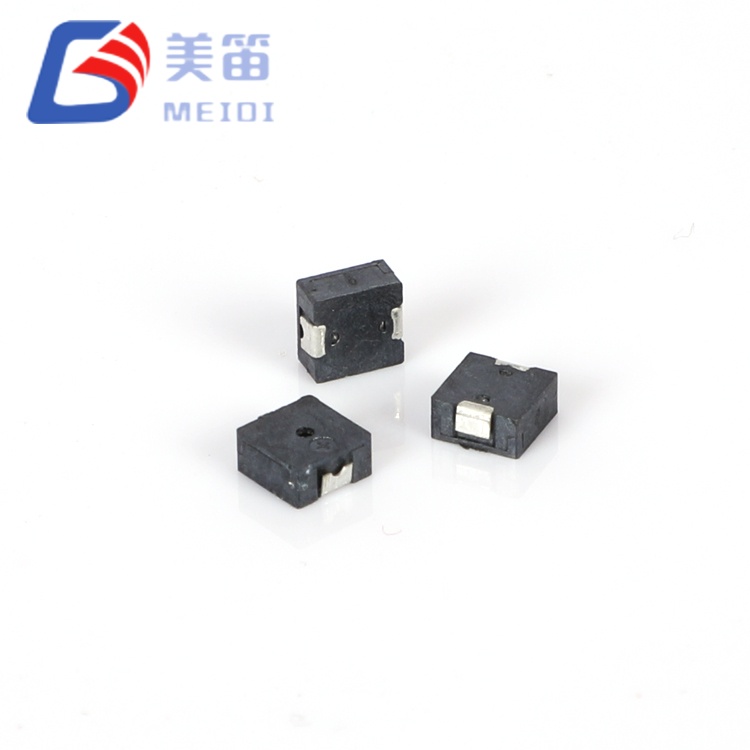

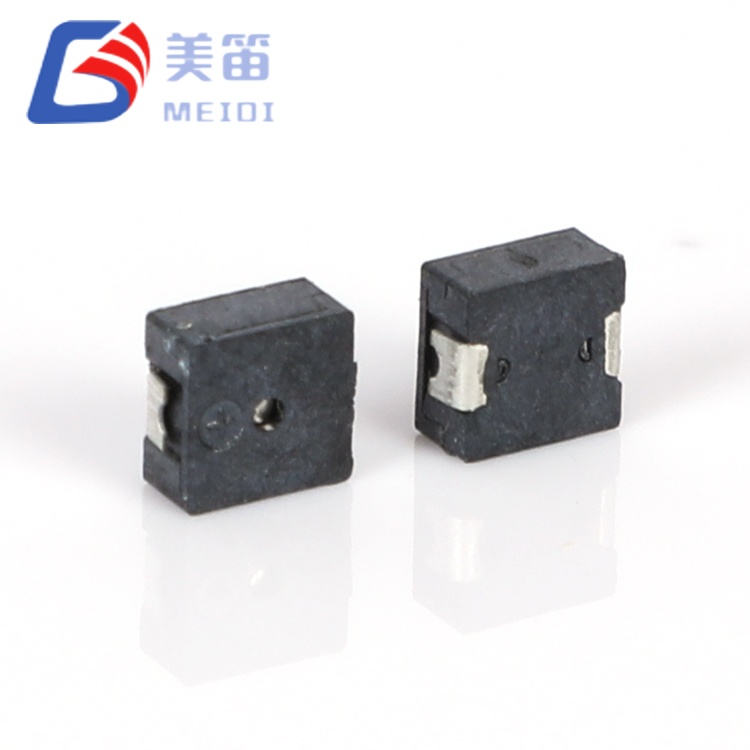

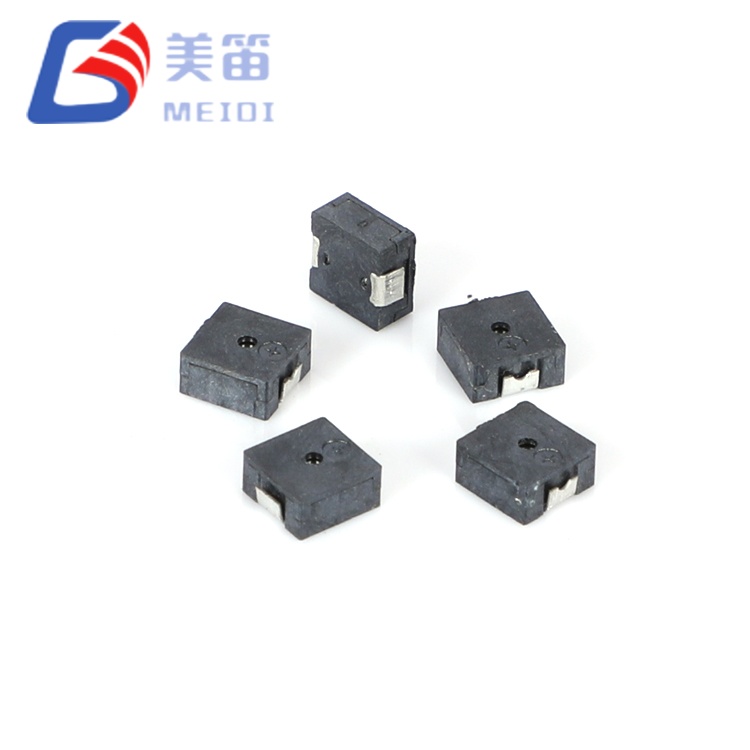

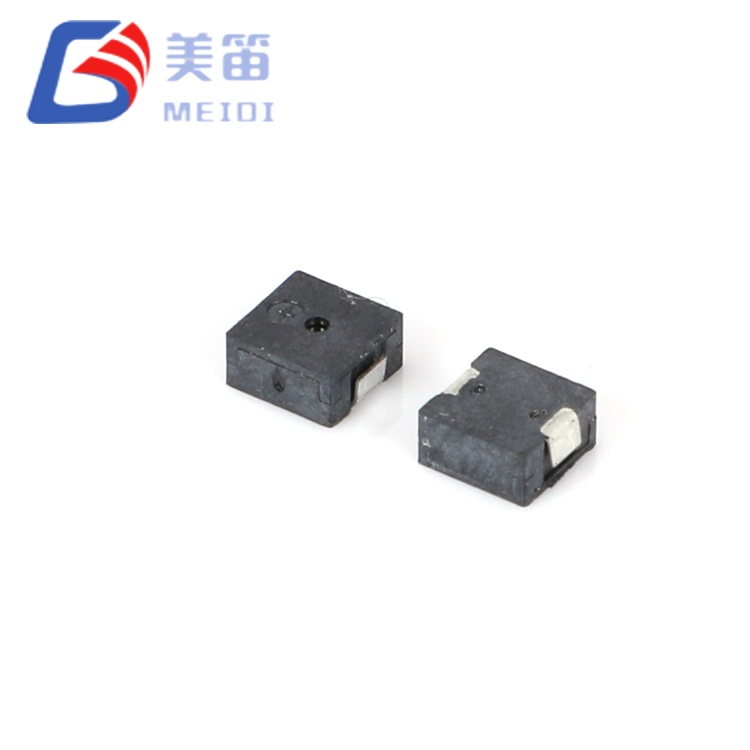

MLT‑4020H คือออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 4*4*2 มม. ที่ได้รับการออกแบบมาเพื่อการประกอบ PCB ความหนาแน่นสูงซึ่งทุกตารางมิลลิเมตรมีความสำคัญ ด้วยความต้านทานของคอยล์ 12±3Ω และความถี่เรโซแนนซ์ 4000±300Hz ส่วนประกอบนี้ให้ระดับความดันเสียงขั้นต่ำ 65dB ที่ 10 ซม. ภายใต้การกระตุ้นคลื่นสี่เหลี่ยม 3.0V ในขณะที่ดึงกระแสได้ไม่เกิน 80mA ซึ่งเป็นการผสมผสานที่ทำให้เหมาะสำหรับอุปกรณ์สวมใส่ที่ใช้พลังงานแบตเตอรี่ เซ็นเซอร์ IoT และเครื่องมือทางการแพทย์แบบพกพา
MLT-4020H ผลิตที่โรงงานที่ได้รับการรับรองมาตรฐาน ISO-9001 ของ MEIDI โดยได้ประโยชน์จากกระบวนการพัน การประกอบ และการทดสอบแบบอัตโนมัติ ซึ่งรับประกันประสิทธิภาพทางไฟฟ้าและเสียงที่สม่ำเสมอตลอดทั้งปริมาณการผลิต ตัวเรือน LCP สีดำทนทานต่อโปรไฟล์การรีโฟลว์แบบไร้สารตะกั่วมาตรฐานด้วยอุณหภูมิสูงสุดที่ 255°C ช่วยให้สามารถรวมเข้ากับสายการประกอบ SMT ได้อย่างราบรื่น แต่ละยูนิตจะต้องผ่านการตรวจสอบอิมพีแดนซ์และความถี่ 100% ด้วยข้อมูลชุดตัวอย่างที่ยืนยันระดับความดันเสียงที่สูงกว่า 75dB อย่างสม่ำเสมอ ซึ่งให้ส่วนต่างที่สำคัญจากข้อกำหนดขั้นต่ำ
ออดแม่เหล็กไฟฟ้าแบบพาสซีฟ SMD ขนาด 4*4*2 มม. เป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟ ซึ่งต้องใช้สัญญาณไดรฟ์ AC ภายนอก ซึ่งโดยทั่วไปจะเป็นคลื่นสี่เหลี่ยม 4kHz หรือเอาต์พุต PWM จากไมโครคอนโทรลเลอร์ เพื่อสร้างการแจ้งเตือนด้วยเสียง สถาปัตยกรรมนี้ช่วยให้นักออกแบบสามารถควบคุมความถี่ของโทนเสียง รอบการทำงาน และลำดับรูปแบบได้อย่างเต็มที่ ทำให้สามารถแจ้งเตือนตามรหัสลำดับความสำคัญ การสร้างทำนอง และการปรับระดับเสียงผ่านการปรับซอฟต์แวร์อย่างง่าย
ความถี่เรโซแนนซ์ 4kHz อยู่ในช่วง 2–4kHz ซึ่งความไวในการได้ยินของมนุษย์จะถึงจุดสูงสุด ทำให้มั่นใจได้ว่าแม้แต่ระดับ SPL เล็กน้อยก็สามารถรับรู้ได้ในสภาพแวดล้อมภายในอาคารทั่วไป อิมพีแดนซ์ของคอยล์ 12Ω ได้รับการเลือกอย่างจงใจเพื่อให้สามารถขับเคลื่อนโดยตรงจากพิน MCU GPIO มาตรฐาน 3.3V และ 5V ได้ โดยไม่จำเป็นต้องใช้บัฟเฟอร์ทรานซิสเตอร์ภายนอกหรือไอซีไดรเวอร์เฉพาะในการใช้งานจำนวนมาก โดยที่พินสามารถจ่ายกระแสไฟสูงสุด ≤80mA ได้
ขนาดกะทัดรัดเป็นพิเศษเพียง 4.0×4.0 มม. และความสูงโปรไฟล์ 2.0 มม. ได้รับการปรับให้เหมาะสมสำหรับโครงร่าง PCB ความหนาแน่นสูงซึ่งมีระยะห่างในแนวตั้งจำกัด ด้วยน้ำหนักเพียง 0.1 กรัม มวลส่วนประกอบทำให้เกิดแรงเฉื่อยเล็กน้อย ทำให้เหมาะสำหรับอุปกรณ์พกพาและอุปกรณ์สวมใส่ที่ต้องเผชิญกับแรงกระแทกและการสั่นสะเทือน โครงสร้าง LCP ให้ความเสถียรของมิติตลอดช่วงการทำงานเต็ม −20°C ถึง +70°C และทนทานต่อความเครียดจากความร้อนของการบัดกรีแบบรีโฟลว์โดยไม่มีการเสียรูปหรือลดทอนคุณภาพเสียง
ฟอร์มแฟคเตอร์ SMD ขนาดเล็กพิเศษ – 4.0×4.0×2.0 มม. ช่วยให้สามารถรวมเข้ากับการออกแบบที่มีพื้นที่จำกัดได้โดยไม่กระทบต่อประสิทธิภาพเสียง
ความถี่เรโซแนนซ์ 4kHz ที่ปรับให้เหมาะสม - มุ่งเน้นไปที่ช่วงที่ละเอียดอ่อนที่สุดของหูของมนุษย์เพื่อความดังที่รับรู้สูงสุดโดยใช้พลังงานน้อยที่สุด
คอยล์อิมพีแดนซ์ต่ำ (12±3Ω) – ช่วยให้สามารถขับเคลื่อนโดยตรงจากเอาต์พุต MCU แรงดันต่ำ ซึ่งช่วยลดต้นทุน BOM และความซับซ้อนของวงจร
ช่วงการทำงานกว้าง 2–4V – เข้ากันได้กับ Li‑ion เซลล์เดียว, เซลล์แบบเหรียญ 3V และอุปกรณ์รางลอจิกมาตรฐาน 3.3V
โครงสร้าง LCP อุณหภูมิสูง – ทนทานต่อโปรไฟล์การบัดกรีแบบรีโฟลว์สูงถึง 255°C และรักษาความเสถียรของขนาดในช่วงการทำงาน -20°C ถึง +70°C
รองรับการบัดกรีแบบรีโฟลว์และการบัดกรีแบบคลื่น – รองรับการประกอบ SMT อัตโนมัติพร้อมการรีโฟลว์สูงสุด 3 ครั้ง ทำให้มั่นใจได้ถึงความยืดหยุ่นในการผลิต
| พารามิเตอร์ | ค่า |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.0 V (o-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2 – 4 โวลต์ (o-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 65 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 80 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 4000 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 12 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส |

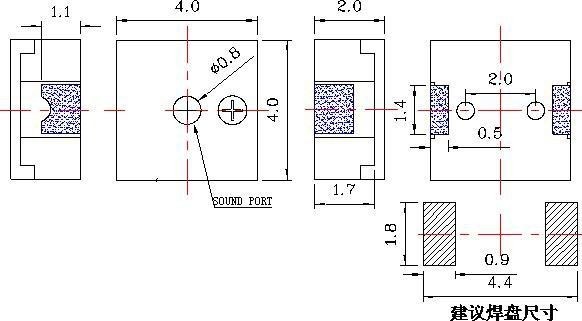

| ขนาด (ยาว × กว้าง × สูง) | 4.0 × 4.0 × 2.0 มม |
| น้ำหนัก | 0.1 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ |

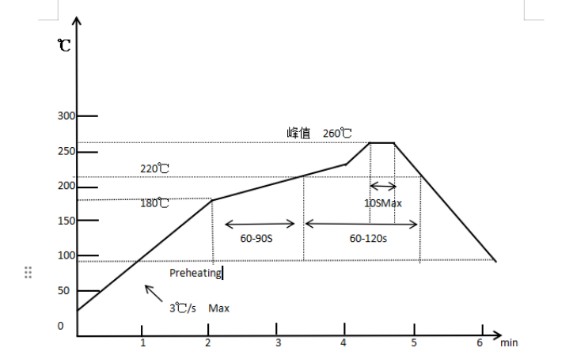

| วิธีการบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
เครื่องติดตามสุขภาพแบบสวมใส่ได้ – การแจ้งเตือนการใช้ยาและการแจ้งเตือนสถานะในตัวติดตามฟิตเนสและสมาร์ทวอทช์ขนาดกะทัดรัดที่พื้นที่ PCB ถูกจำกัดอย่างมาก
โหนดเซ็นเซอร์ IoT – การตอบสนองด้วยเสียงพลังงานต่ำสำหรับการตรวจสอบสิ่งแวดล้อม เกษตรกรรมอัจฉริยะ และอุปกรณ์ติดตามสินทรัพย์ที่ทำงานจากเซลล์เหรียญหรือการเก็บเกี่ยวพลังงาน
อุปกรณ์ทางการแพทย์แบบพกพา – เสียงยืนยันในเครื่องวัดกลูโคส เครื่องวัดออกซิเจนในเลือด และเครื่องมือวินิจฉัยแบบมือถือที่ต้องการตัวบ่งชี้เสียงขนาดกะทัดรัดและเชื่อถือได้
ระบบควบคุมบ้านอัจฉริยะ – กดปุ่มตอบรับและแจ้งเตือนในตัวควบคุมอุณหภูมิ สวิตช์อัจฉริยะ และแผงปุ่มกดรักษาความปลอดภัยในพื้นที่จำกัด
อุปกรณ์เสริมอิเล็กทรอนิกส์สำหรับผู้บริโภค – สถานะการชาร์จและการแจ้งเตือนการเชื่อมต่อในกล่องหูฟังเอียร์บัด TWS, พาวเวอร์แบงค์ และแท็กบลูทูธ
อุปกรณ์พกพาทางอุตสาหกรรมสำหรับงานเบา – การยืนยันการสแกนและการแจ้งเตือนข้อผิดพลาดในเครื่องสแกนบาร์โค้ดขนาดกะทัดรัด เครื่องอ่าน RFID แบบพกพา และเทอร์มินัลรวบรวมข้อมูลมือถือที่ทำงานในสภาพแวดล้อมภายในอาคารที่มีการควบคุม
MLT-4020H ให้ระดับความดันเสียงที่วัดได้ที่ 75.6–79.7dB (ข้อมูลแบทช์ตัวอย่าง) ซึ่งเกินข้อกำหนดขั้นต่ำ 65dB อย่างมาก ประสิทธิภาพนี้ทำได้ภายในพื้นที่ 4 มม. และความสูง 2 มม. ซึ่งเป็นผลมาจากการพันคอยล์ที่ได้รับการปรับปรุง การออกแบบวงจรแม่เหล็ก และการปรับไดอะแฟรม ที่ 0.1 กรัม ส่วนประกอบจะเพิ่มมวลเล็กน้อยให้กับ PCB ซึ่งเป็นข้อพิจารณาที่สำคัญสำหรับอุปกรณ์สวมใส่และพกพาที่มีการควบคุมน้ำหนักอย่างเข้มงวด
ความต้านทานของคอยล์ 12Ω ถูกเลือกเพื่อให้สามารถขับเคลื่อนโดยตรงจากพิน GPIO มาตรฐานโดยไม่มีการบัฟเฟอร์ภายนอก โดยที่พินสามารถจ่ายกระแสไฟฟ้าสูงสุด ≤80mA ซึ่งเป็นความสามารถทั่วไปใน ARM Cortex-M หลายตัวและ MCU ที่ใช้พลังงานต่ำอื่นๆ สำหรับการออกแบบที่ทำงานที่ 3.3V ออดจะยังคงอยู่ในช่วงการทำงาน 2–4V โดยให้ประมาณ 85% ของ 3.0V SPL ในขณะที่ดึงกระแสไฟต่ำกว่าเล็กน้อย ความยืดหยุ่นของแรงดันไฟฟ้านี้ช่วยลดความยุ่งยากในการออกแบบแหล่งจ่ายไฟ เนื่องจากส่วนประกอบเดียวกันนี้สามารถใช้กับผลิตภัณฑ์ต่างๆ ที่มีแรงดันไฟฟ้าลอจิกต่างกันได้
สำหรับนักออกแบบที่ต้องการปฏิบัติตามข้อกำหนดด้านเสียงที่เข้มงวดในการใช้งานที่มีพื้นที่จำกัด MLT-4020H มอบโซลูชันที่ผ่านการตรวจสอบพร้อมความสามารถในการตรวจสอบย้อนกลับการผลิตเต็มรูปแบบ ข้อมูลการทดสอบที่ได้รับการจัดทำเป็นเอกสาร และความเข้ากันได้กับกระบวนการประกอบ SMT มาตรฐาน

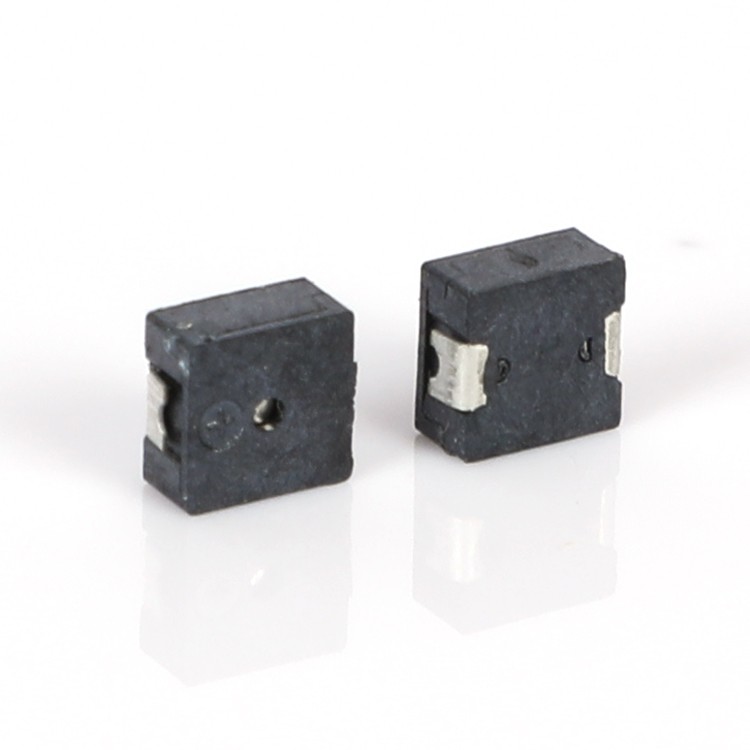

MEIDI ผลิต MLT‑4020H บนสายการประกอบ SMD เฉพาะที่มีการพันคอยล์อัตโนมัติ การบัดกรี และการปรับเสียง โรงงานในมณฑลเจียงซูของเราดำเนินการภายใต้การจัดการคุณภาพ ISO 9001:2015 โดยมีการควบคุมในกระบวนการในทุกขั้นตอนการผลิต ตั้งแต่การตรวจสอบวัสดุไปจนถึงการทดสอบการทำงานขั้นสุดท้าย
แต่ละชุดการผลิตจะต้องผ่านการทดสอบคุณสมบัติที่ครอบคลุม:
การตรวจสอบเสียง – การวัด SPL 100% ที่แรงดันไฟฟ้าที่กำหนด ข้อมูลแบทช์ตัวอย่างแสดง 75.6–79.7dB ซึ่งสูงกว่าค่าขั้นต่ำ 65dB อย่างต่อเนื่อง
ความเสถียรของความถี่ - การสุ่มตัวอย่างทางสถิติที่ 4000Hz ± 300Hz; ช่วงการวัดทั่วไป 3950–4050Hz
การคัดกรองความต้านทานคอยล์ – การตรวจสอบ 12±3Ω; โดยทั่วไปค่าที่วัดได้คือ 11.2–12.8Ω
การจัดเก็บที่อุณหภูมิสูง – 48 ชั่วโมงที่ +80±2℃; การกู้คืนพารามิเตอร์แบบเต็มหลังจากการรักษาเสถียรภาพโดยรอบเป็นเวลา 2 ชั่วโมง
การจัดเก็บที่อุณหภูมิต่ำ – 48 ชั่วโมงที่ -30±2℃; ตรวจสอบการเปิดใช้งานที่ขั้นต่ำ 2V
การหมุนเวียนแบบช็อกความร้อน – 5 รอบระหว่าง -30°C และ +80°C โดยมีเวลาคงอยู่ 30 นาทีต่อสภาวะสุดขั้ว
การตรวจสอบความเค้นทางกล – การสั่นสะเทือนแบบไซนูซอยด์ (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, สะสม 0.5 ชั่วโมง) และการตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
ต้านทานความชื้น – 48 ชั่วโมงที่ 50±5°C / 90–95% RH ตามด้วยการคืนสภาพและคุณลักษณะทางไฟฟ้า 2 ชั่วโมง
ความต้านทานความร้อนของบัดกรี – 250±5°C เป็นเวลา 10±0.5 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม. เพื่อยืนยันความสมบูรณ์ของตัวเรือน LCP
ส่วนประกอบทั้งหมดเป็นไปตามข้อกำหนด RoHS และ REACH การทำเครื่องหมายรหัสล็อตบนตัวเครื่องช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต บันทึกการทดสอบ และแบทช์วัสดุได้อย่างสมบูรณ์
คำถามที่ 1: MLT-4020H ต้องใช้วงจรไดรเวอร์ภายนอกหรือไม่
ใช่. เนื่องจากเป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟ จึงต้องใช้สัญญาณ AC ภายนอก ซึ่งโดยทั่วไปคือคลื่นสี่เหลี่ยม 4kHz หรือ PWM เพื่อสร้างเสียง การใช้แรงดันไฟฟ้ากระแสตรงคงที่เพียงอย่างเดียวจะไม่สร้างเอาต์พุตเสียง GPIO ของไมโครคอนโทรลเลอร์มาตรฐานที่มีความสามารถแบบ PWM นั้นเพียงพอสำหรับการขับเคลื่อนยูนิตนี้ โดยมีเงื่อนไขว่าสามารถจ่ายกระแสสูงสุดได้อย่างน้อย 80mA สำหรับการออกแบบที่จำกัด GPIO คุณสามารถเพิ่มบัฟเฟอร์ทรานซิสเตอร์ NPN ขนาดเล็กเพื่อรองรับโหลดปัจจุบันได้
คำถามที่ 2: แรงดันไฟฟ้าและรูปแบบสัญญาณที่แนะนำคืออะไร?
แรงดันไฟฟ้าที่กำหนดคือ 3.0V (จุดสูงสุดถึงจุดสูงสุด) โดยมีช่วงการทำงาน 2–4V คลื่นสี่เหลี่ยม 4kHz ที่ 3.0V ให้เอาต์พุตเสียงที่เหมาะสมที่สุด อิมพีแดนซ์ 12±3Ω ช่วยให้สามารถขับเคลื่อนโดยตรงจากพิน MCU 3.3V ส่วนใหญ่ โดยไม่ต้องมีการขยายเพิ่มเติม โดยที่พินสามารถจ่ายกระแสไฟได้ ≤80mA สำหรับระบบ 5V แนะนำให้ใช้ตัวต้านทานแบบอนุกรม (47–100Ω) เพื่อจำกัดกระแสและป้องกันความร้อนสูงเกินไป เนื่องจากเสียงกริ่งไม่ได้รับการจัดอันดับสำหรับการทำงานต่อเนื่อง 5V
คำถามที่ 3: MLT‑4020H เข้ากันได้กับกระบวนการจัดเรียง SMT มาตรฐานหรือไม่
ใช่. โครงสร้าง LCP สีดำได้รับการจัดอันดับสำหรับการบัดกรีแบบรีโฟลว์ที่อุณหภูมิสูงสุด 255±5°C เป็นเวลา 3 วินาที โดยมีระยะอุ่นเครื่องที่ 180°C เป็นเวลา 40–70 วินาที อนุญาตให้มีรอบการรีโฟลว์ได้สูงสุด 3 รอบโดยไม่ทำให้ประสิทธิภาพลดลง สำหรับการบัดกรีแบบคลื่น พารามิเตอร์คือ 260°C เป็นเวลา 4–6 วินาที นอกจากนี้ยังรองรับการบัดกรีแบบแมนนวลที่อุณหภูมิ 360°C เป็นเวลา 2–5 วินาทีอีกด้วย ปฏิบัติตามโปรไฟล์อุณหภูมิที่แนะนำเสมอเพื่อหลีกเลี่ยงการเสียรูปของตัวเครื่องหรือความเสียหายภายใน
คำถามที่ 4: สามารถปรับความถี่เสียงได้หรือกำหนดไว้ที่ 4kHz?
ในขณะที่ความถี่เรโซแนนซ์ได้รับการปรับกลไกเป็น 4000±300Hz เพื่อแรงดันเสียงสูงสุด ออดจะตอบสนองต่อสัญญาณขับเคลื่อนในช่วงความถี่ที่กว้างขึ้น อย่างไรก็ตาม เอาท์พุตเสียงจะลดลงอย่างมากเมื่อขับห่างจากเสียงสะท้อน ประมาณ 6dB ต่อการเบี่ยงเบนออคเทฟ สำหรับการใช้งานโทนเสียงแบบแปรผัน แนะนำให้มอดูเลตความถี่ประมาณ 4kHz (เช่น 3.5–4.5kHz) เพื่อรักษา SPL ที่เพียงพอในขณะที่ได้รับการเปลี่ยนแปลงของโทนเสียง
คำถามที่ 5: มีข้อกำหนดเฉพาะสำหรับคำสั่งซื้อ OEM หรือไม่
ใช่. MEIDI รองรับการปรับแต่ง OEM/ODM สำหรับคำสั่งซื้อตามปริมาณ ตัวเลือกประกอบด้วยความถี่เรโซแนนซ์ทางเลือก (ภายใน 2–6kHz) ค่าอิมพีแดนซ์แบบกำหนดเอง สีตัวเครื่องแบบพิเศษ และการกำหนดค่าพอร์ตเสียงที่ได้รับการปรับเปลี่ยน ระยะเวลาดำเนินการและปริมาณการสั่งซื้อขั้นต่ำขึ้นอยู่กับขอบเขตของการปรับแต่ง ติดต่อทีมขายของเราเพื่อหารือเกี่ยวกับความต้องการเฉพาะของคุณ แล้วเราจะประเมินความเป็นไปได้และเสนอราคา
คำถามที่ 6: อายุการใช้งานที่คาดหวังภายใต้การทำงานต่อเนื่องที่ 3V คือเท่าใด
เงื่อนไขการทดสอบอายุการใช้งานที่ระบุคือ 96 ชั่วโมงที่ 25±10°C พร้อมด้วยคลื่นสี่เหลี่ยมความถี่เรโซแนนซ์รอบหน้าที่ 1/2 สำหรับการใช้งานโทนเสียงต่อเนื่อง MEIDI แนะนำให้จำกัดรอบการทำงานไว้ที่ 50% หรือใช้รูปแบบการแจ้งเตือนเป็นระยะๆ (เช่น เปิด 1 วินาที ปิด 3 วินาที) เพื่อลดความร้อนของคอยล์และยืดอายุส่วนประกอบ ติดต่อทีมวิศวกรของเราเพื่อประเมินอายุการใช้งานภายใต้สภาวะการทำงานเฉพาะ
สำหรับเอกสารข้อมูลทางเทคนิค การออกแบบอ้างอิง ตัวอย่างวงจรไดรเวอร์ หรือราคาตามปริมาณ โปรดติดต่อฝ่ายสนับสนุนด้านวิศวกรรมของ MEIDI เรานำเสนอตัวอย่างทางวิศวกรรมฟรีสำหรับโครงการที่มีคุณสมบัติเหมาะสม และให้ความช่วยเหลือด้านแอปพลิเคชันแบบตอบสนองเพื่อปรับปรุงการบูรณาการของคุณ
โดยปกติแล้วทีมวิศวกรรมแอปพลิเคชันของเราจะตอบกลับภายในหนึ่งวันทำการด้วยคำแนะนำเกี่ยวกับ PCB, คำแนะนำโปรไฟล์ reflow และการสนับสนุนการออกแบบสำหรับข้อกำหนดผลิตภัณฑ์เฉพาะของคุณ
