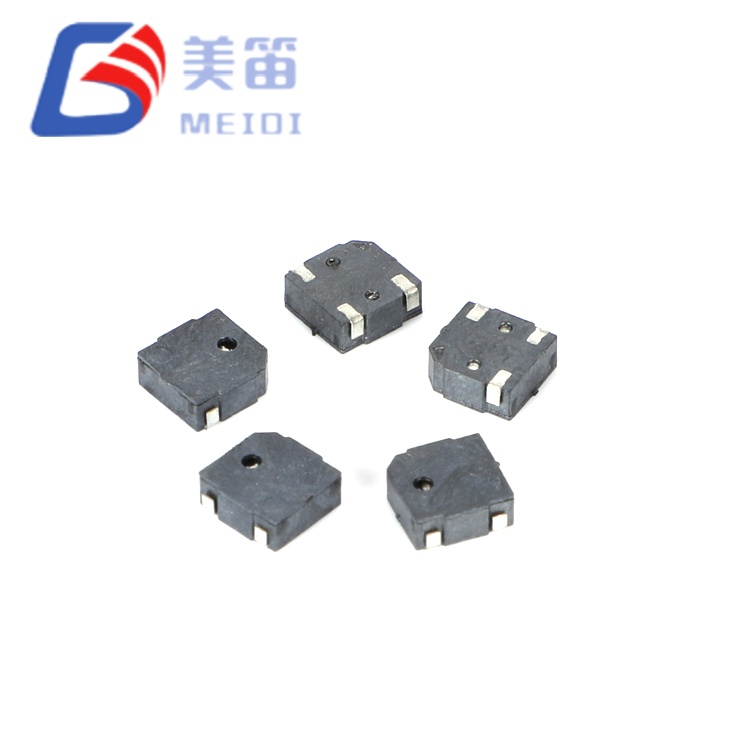

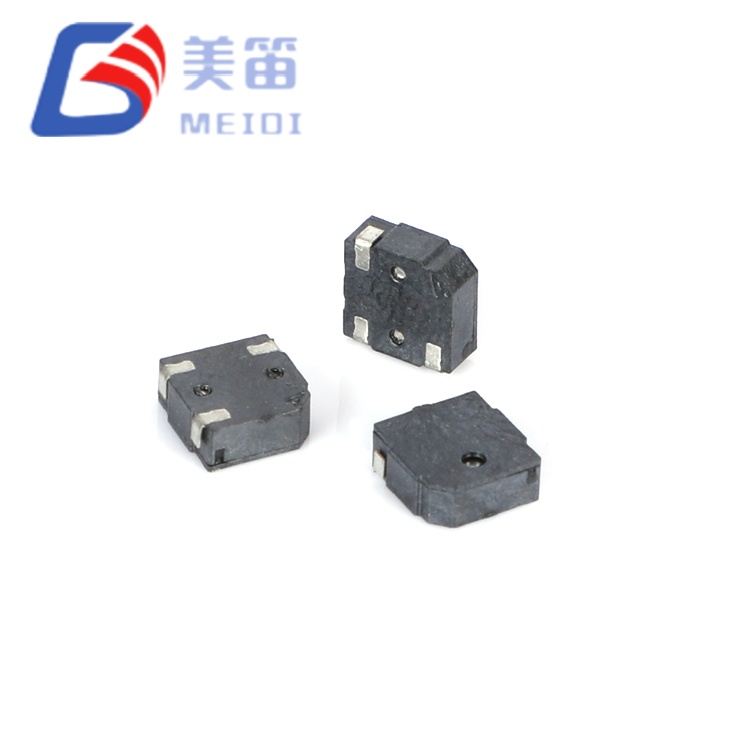

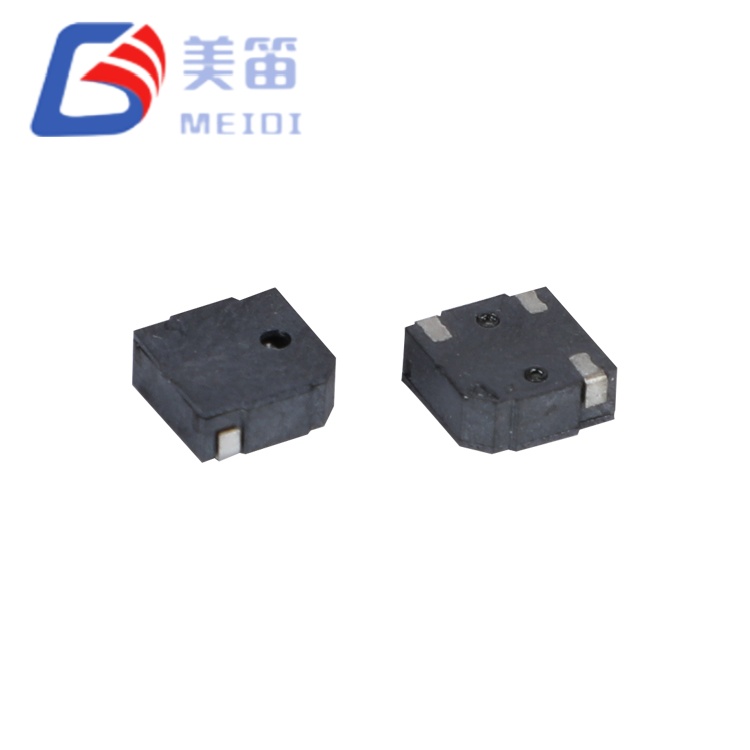

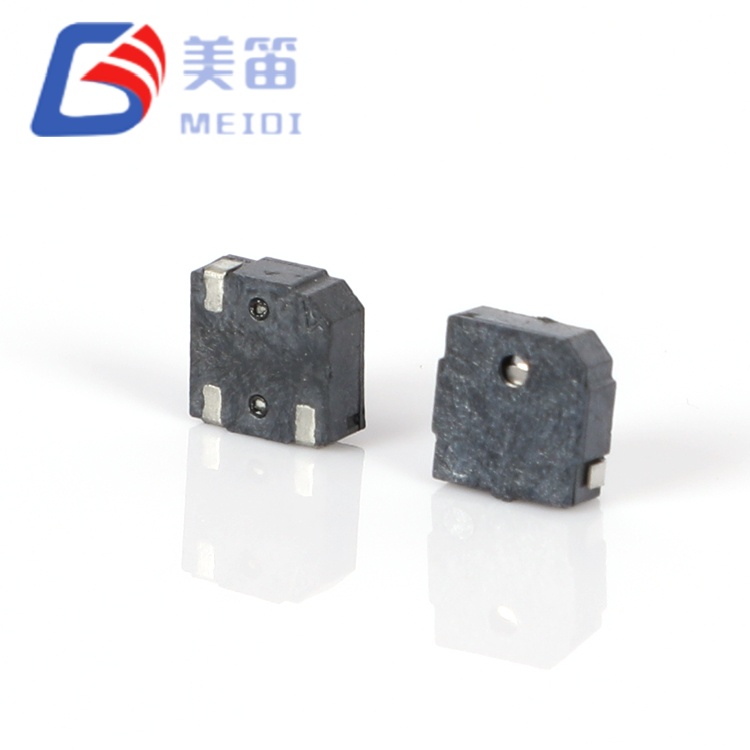

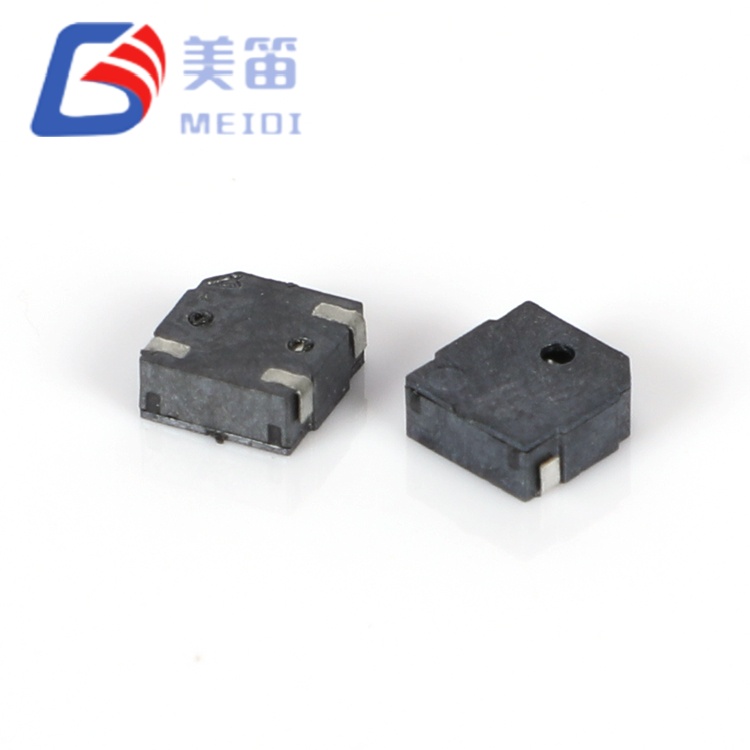

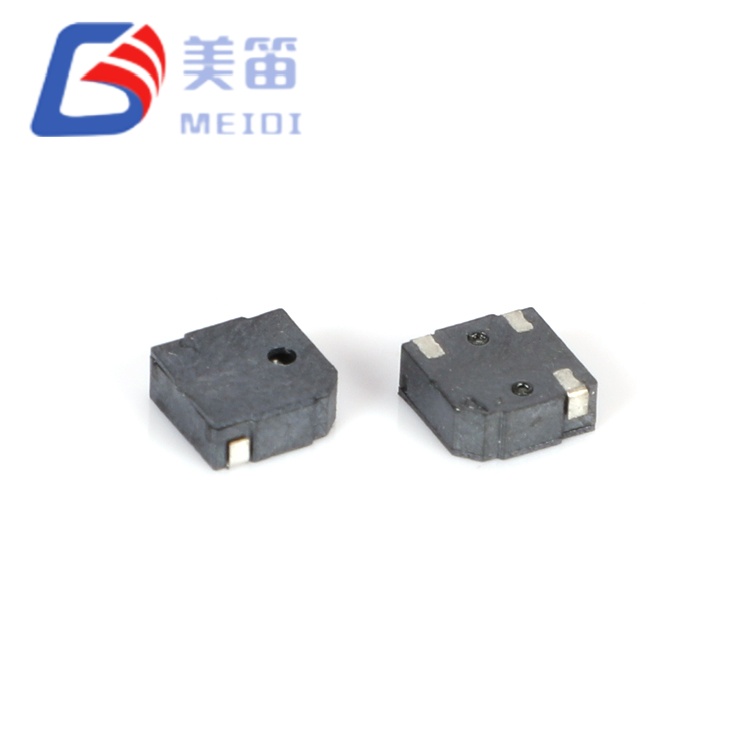

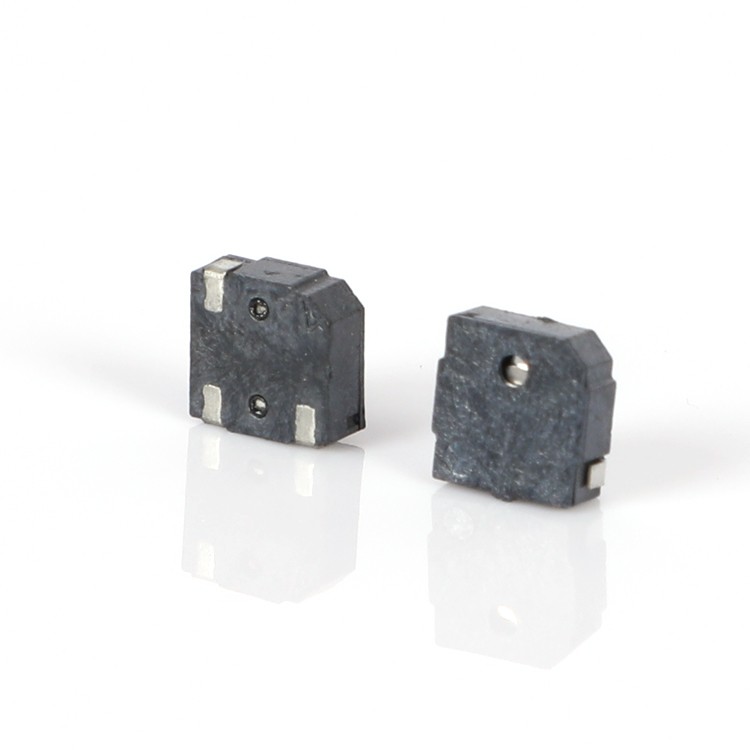

MLT‑5020 คือออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 5*5*2 มม. ซึ่งให้แรงดันเสียงขั้นต่ำ 80dB ที่ความสูง 10 ซม. ใต้ไดรฟ์ 3.0V ส่วนประกอบ 5 มม. นี้ให้ข้อได้เปรียบทางเสียง 15dB เหนือทางเลือก 4 มม. ในขณะที่ยังคงความเข้ากันได้ของส่วนประกอบ SMD ทำให้เหมาะสำหรับการใช้งานที่การแจ้งเตือนด้วยเสียงต้องแข่งขันกับเสียงรบกวนรอบข้างปานกลาง - รวมถึงแผงควบคุมทางอุตสาหกรรม ระบบรักษาความปลอดภัย และเครื่องมือทางการแพทย์แบบพกพา
MLT-5020 ผลิตโดย MEIDI ในมณฑลเจียงซู ประกอบด้วยคอยล์ 12±3Ω และความถี่เรโซแนนซ์ 4000Hz โดยใช้คุณลักษณะทางไฟฟ้าร่วมกันกับตัวแปรที่เล็กกว่าสำหรับการออกแบบวงจรขับเคลื่อนแบบครบวงจร โครงสร้าง LCP สีดำรองรับการไหลซ้ำแบบไร้สารตะกั่วที่อุณหภูมิสูงสุด 255°C ช่วยให้สามารถประกอบ SMT อัตโนมัติได้ การตรวจสอบยืนยันกลุ่มตัวอย่างจะแสดงค่า SPL ตั้งแต่ 84.6dB ถึง 87.1dB ซึ่งให้ส่วนต่างที่สูงกว่าข้อกำหนดขั้นต่ำมาก
ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 5*5*2 มม. ตอบโจทย์ข้อด้อยทางวิศวกรรมทั่วไป: ได้เอาต์พุตเสียงที่เพียงพอโดยไม่ต้องผูกมัดกับส่วนประกอบที่มีรูทะลุหรือแพ็คเกจ SMD ขนาดใหญ่เกินไป รอยเท้าสี่เหลี่ยมขนาด 5 มม. ครอบครองพื้นที่บอร์ดมากกว่ารุ่น 4 มม. ถึง 56% แต่ให้ความดันเสียงเพิ่มขึ้น 15dB ซึ่งเป็นการรับรู้ความดังที่เพิ่มขึ้นเป็นสองเท่าซึ่งปรับปรุงการได้ยินการแจ้งเตือนในสภาวะโลกแห่งความเป็นจริงได้อย่างมาก ทำให้เป็นตัวเลือกที่ต้องการเมื่อพื้นที่ PCB ช่วยให้มีพื้นที่กว้างขึ้นเล็กน้อยและประสิทธิภาพเสียงไม่สามารถต่อรองได้
สถาปัตยกรรมไดรฟ์แบบพาสซีฟจำเป็นต้องมีการกระตุ้น AC ภายนอก ซึ่งโดยทั่วไปจะเป็นคลื่นสี่เหลี่ยม 4kHz จากเอาต์พุต PWM ของไมโครคอนโทรลเลอร์ ตัวเลือกการออกแบบนี้ช่วยให้วิศวกรเฟิร์มแวร์สามารถควบคุมรูปแบบการแจ้งเตือน การปรับความถี่ และการปรับระดับเสียงตามรอบการทำงานได้เต็มรูปแบบ อิมพีแดนซ์ของคอยล์ 12Ω ช่วยให้สามารถเชื่อมต่อโดยตรงกับพิน GPIO มาตรฐาน 3.3V และ 5V ในแอปพลิเคชันส่วนใหญ่ โดยไม่จำเป็นต้องใช้ IC ไดรเวอร์เฉพาะ และลดต้นทุนระบบโดยรวม
ความถี่เรโซแนนซ์ 4000Hz ครอบครองส่วนบนของช่วงความไวทางการได้ยินของมนุษย์ (2–4kHz) ทำให้เกิดโทนเสียงที่ยังคงรับรู้ได้แม้ในสภาพแวดล้อมที่มี HVAC, เสียงรบกวนจากคอมพิวเตอร์ หรือเครื่องจักรอย่างมาก ความสูงโปรไฟล์ 2.0 มม. และรูปทรงของแผ่นสี่เหลี่ยมทำให้การติดตั้งเชิงกลมีความเสถียรและการสร้างรอยต่อประสานที่สม่ำเสมอในระหว่างการประมวลผลรีโฟลว์
เอาต์พุตเสียงที่ได้รับการปรับปรุง – ขนาดพื้นที่ 5.0×5.0 มม. ให้ ≥80dB SPL ให้เสียงเตือนที่ชัดเจนในสภาพแวดล้อมที่มีเสียงดังปานกลาง
ความถี่เรโซแนนซ์ 4kHz – ปรับกลไกเป็น 4000±300Hz ซึ่งสอดคล้องกับความไวในการได้ยินของมนุษย์สูงสุดเพื่อความดังที่รับรู้สูงสุด
อิมพีแดนซ์ที่เข้ากันได้กับ MCU – ความต้านทานคอยล์ 12±3Ω ช่วยให้สามารถขับเคลื่อนโดยตรงจากพิน GPIO ของไมโครคอนโทรลเลอร์มาตรฐานโดยไม่ต้องบัฟเฟอร์ภายนอก
ความเข้ากันได้ของแหล่งจ่ายไฟ 2–4V – รองรับการกำหนดค่ารางลอจิก Li‑ion เซลล์เดียว, เซลล์แบบเหรียญ 3V และ 3.3V
ตัวเรือน LCP สำหรับการประมวลผล SMT – โครงสร้างโพลีเมอร์ผลึกเหลวสีดำพิกัดอุณหภูมิสูงสุดในการรีโฟลว์ 255°C และการทำงานที่เสถียรตั้งแต่ -20°C ถึง +70°C
การออกแบบที่พร้อมสำหรับการผลิต – เข้ากันได้กับโปรไฟล์การรีโฟลว์แบบไร้สารตะกั่วมาตรฐาน และรองรับการบัดกรีได้สูงสุด 3 ครั้งสำหรับการผลิตในปริมาณมาก
| พารามิเตอร์ | ค่า |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.0 V (o-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2 – 4 โวลต์ (o-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 4000 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 12 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส |

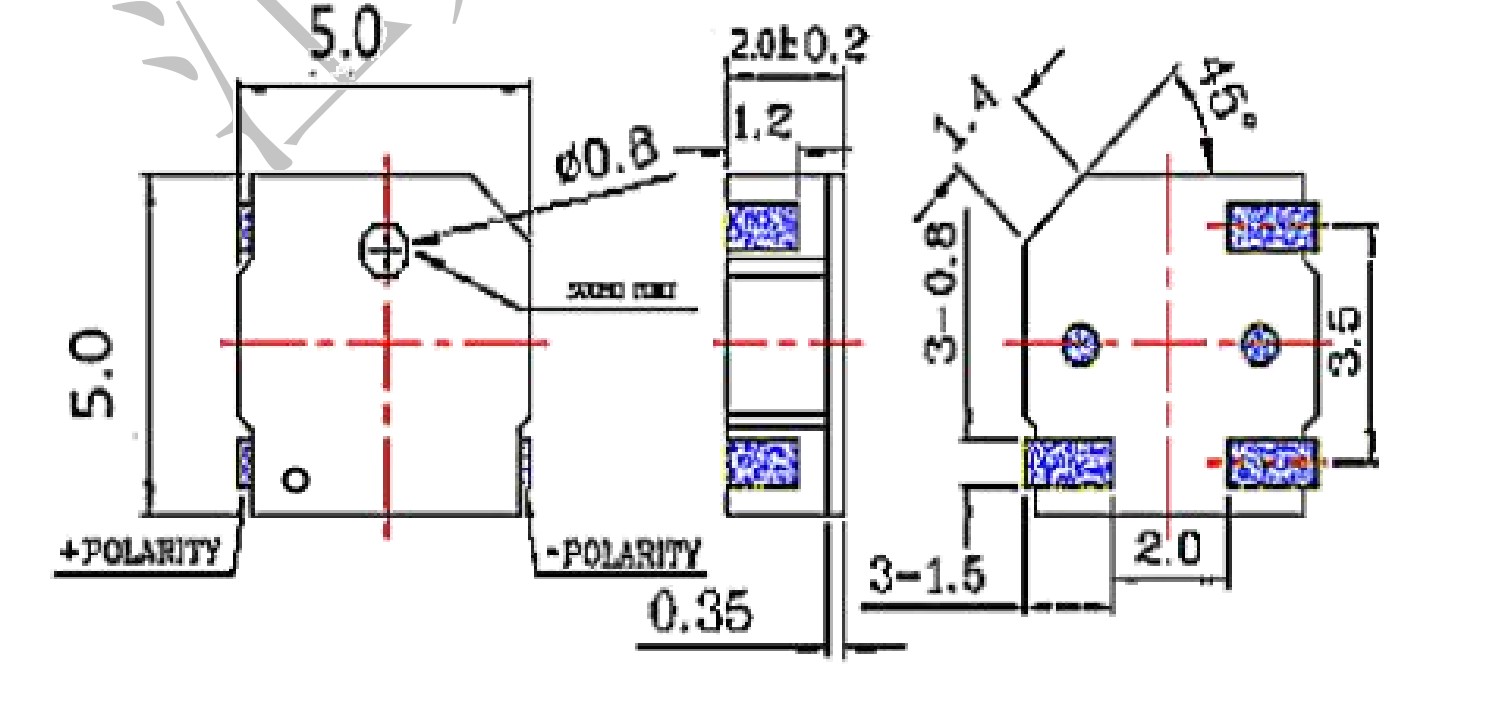

| ขนาด (ยาว × กว้าง × สูง) | 5.0 × 5.0 × 2.0 มม |
| น้ำหนัก | 0.1 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ |
| วิธีการบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
อุปกรณ์ควบคุมทางอุตสาหกรรม – การแจ้งเตือนข้อผิดพลาดและเสียงการสิ้นสุดรอบการทำงานใน PLC แผงผู้ปฏิบัติงาน และสถานีตรวจสอบกระบวนการ
ระบบการเข้าถึงทางกายภาพ – การตอบสนองด้วยปุ่มกดและการแจ้งเตือนการบุกรุกในเครื่องอ่านการ์ด ล็อคแบบอิเล็กทรอนิกส์ และแผงตรวจจับขอบเขต
อุปกรณ์อัตโนมัติในบ้าน – การแจ้งเตือนสถานะและเสียงเตือนในตัวควบคุมอุณหภูมิอัจฉริยะ ตัวควบคุมไฟ และฮับความปลอดภัย
เครื่องมือวินิจฉัยแบบมือถือ – สัญญาณการทดสอบที่สมบูรณ์และการแจ้งเตือนข้อผิดพลาดในเครื่องตรวจวัดระดับน้ำตาลแบบพกพา เครื่องวัดออกซิเจนในเลือด และอุปกรณ์ตรวจวัดสัญญาณชีพ
อุปกรณ์เสริมสำหรับจ่ายไฟแบบพกพา – สถานะการชาร์จและตัวบ่งชี้การเชื่อมต่อในพาวเวอร์แบงค์ แผ่นชาร์จไร้สาย และชุดแบตเตอรี่
ระบบอิเล็กทรอนิกส์ภายในรถยนต์ – ระบบเตือนรัดเข็มขัดนิรภัย เสียงสถานะประตู และเสียงเตือนบนแผงหน้าปัดในการใช้งานในรถยนต์

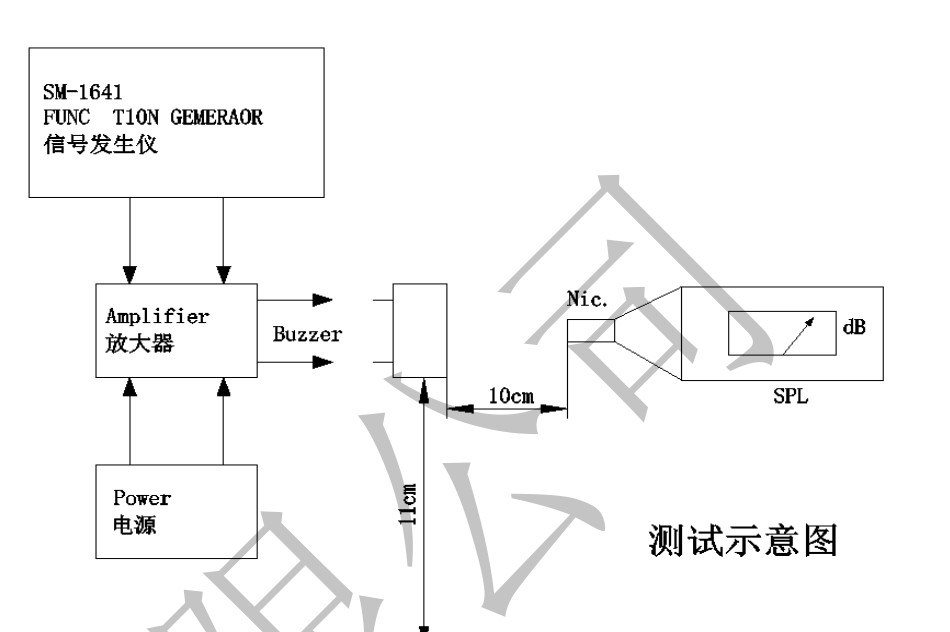

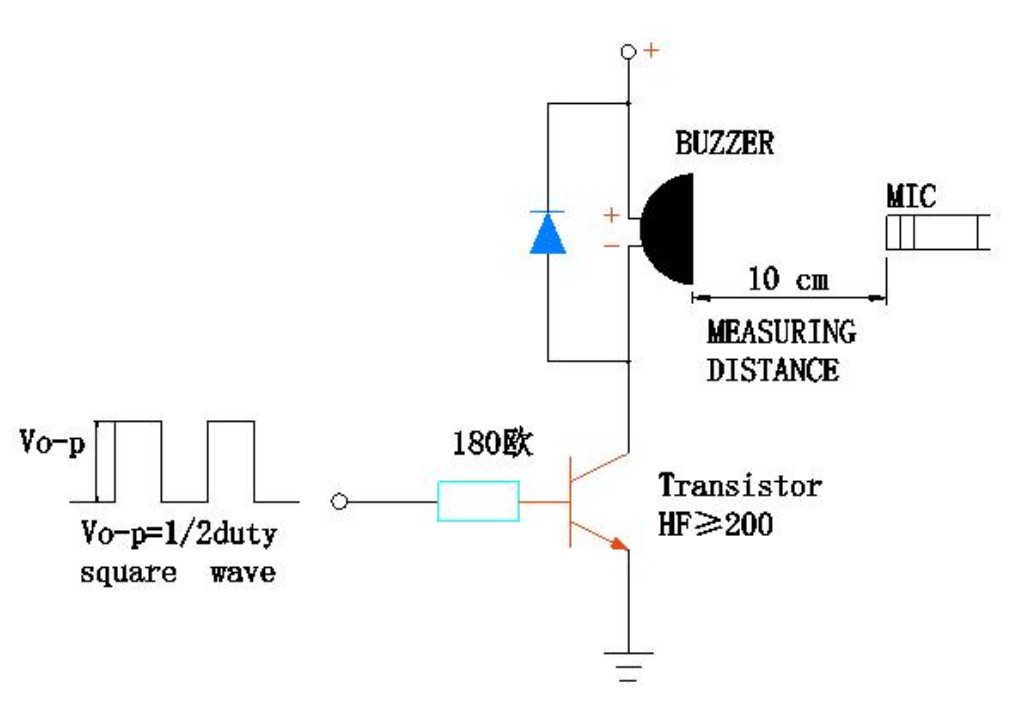

ข้อมูลการตรวจสอบการผลิตจากชุดตัวแทน (n=10) ภายใต้เงื่อนไขมาตรฐาน (คลื่นสี่เหลี่ยม 3.0V, 4kHz, รอบการทำงาน 50%, การวัดระยะอิสระ 10 ซม.) แสดงการกระจายประสิทธิภาพต่อไปนี้:
| พารามิเตอร์ | นาที | สูงสุด | หมายถึง |
| ระดับความดันเสียง | 84.6 เดซิเบล | 87.1 เดซิเบล | 85.8 เดซิเบล |
| การดำเนินงานในปัจจุบัน | 85.4 มิลลิแอมป์ | 88.1 มิลลิแอมป์ | 86.7 มิลลิแอมป์ |
| ความต้านทานคอยล์ | 11.4 โอห์ม | 12.6 โอห์ม | 12.0 โอห์ม |
ตัวเลขเหล่านี้แสดงให้เห็นถึงคุณภาพการผลิตที่สม่ำเสมอ และช่วยให้วิศวกรได้รับพารามิเตอร์การออกแบบที่เชื่อถือได้ อัตรา SPL ที่สูงกว่าข้อกำหนด 80dB (ประมาณ 4.6–7.1dB) รองรับการเปลี่ยนแปลงของแรงดันไฟฟ้า สิ่งกีดขวางทางเสียง และอายุของส่วนประกอบตลอดวงจรชีวิตผลิตภัณฑ์
MEIDI ผลิต MLT-5020 โดยใช้สายการผลิต SMD อัตโนมัติที่มีการพันขดลวด การบัดกรี และการสอบเทียบเสียงในตัว โรงงานผลิตในมณฑลเจียงซูของเรารักษาใบรับรอง ISO 9001:2015 โดยมีการควบคุมกระบวนการทางสถิติในแต่ละขั้นตอนการผลิต
ล็อตการผลิตแต่ละล็อตต้องผ่านขั้นตอนการรับรองดังต่อไปนี้:
การแสดงคุณลักษณะทางไฟฟ้า – การตรวจสอบความต้านทานของคอยล์ (12±3Ω) และกระแสไฟฟ้าที่ใช้งาน (≤100mA) ได้ 100% ที่สภาวะที่กำหนด

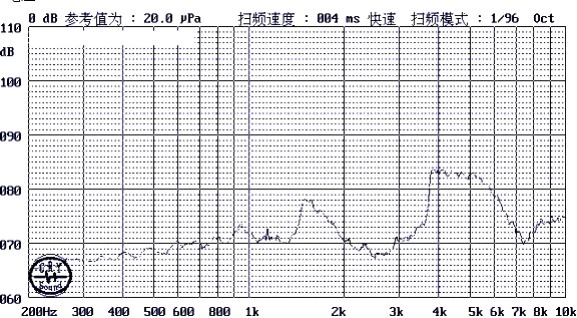

การตรวจสอบความถูกต้องทางเสียง - การสุ่มตัวอย่างทางสถิติยืนยัน SPL ≥80dB ที่ 10 ซม. ผลลัพธ์โดยทั่วไปมีตั้งแต่ 84.6dB ถึง 87.1dB
การคัดกรองความถี่ - ความถี่เรโซแนนซ์ที่วัดที่ 4000 ± 300Hz; คลัสเตอร์ตัวอย่างการผลิตระหว่าง 3950Hz ถึง 4050Hz
การทดสอบการสัมผัสความร้อน – การเก็บรักษา 48 ชั่วโมงที่ +80°C พร้อมการกู้คืนพารามิเตอร์เต็มรูปแบบหลังจากการรักษาเสถียรภาพโดยรอบ และการเก็บรักษา 48 ชั่วโมงที่ -30°C พร้อมการเปิดใช้งานการสตาร์ทขณะเย็นที่ได้รับการยืนยัน
การหมุนเวียนของอุณหภูมิ – การเปลี่ยน 5 ครั้งระหว่าง -30°C ถึง +80°C โดยมีช่วงพัก 30 นาทีในแต่ละช่วงสุดขั้ว
ความสมบูรณ์ทางกลไก – การทดสอบการสั่นสะเทือน (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, รวมเวลา 0.5 ชั่วโมง) และการทดสอบการตกกระแทกที่ความสูง 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
การสัมผัสความชื้น – 48 ชั่วโมงที่ 50°C / 95% RH พร้อมการตรวจสอบทางไฟฟ้าในภายหลัง
การตรวจสอบกระบวนการบัดกรี – ตรวจสอบความต้านทานความร้อนที่ 250°C เป็นเวลา 10 วินาที โดยมีระยะห่างจากเนื้อถึงบัดกรี 2.0 มม.
มีเอกสารการปฏิบัติตามข้อกำหนด RoHS และ REACH ตามคำขอ รหัสระบุล็อตบนตัวเครื่องช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต ผลการทดสอบ และใบรับรองวัตถุดิบได้อย่างสมบูรณ์
คำถามที่ 1: MLT-5020 สามารถทำงานโดยตรงจากพินไมโครคอนโทรลเลอร์ 3.3V ได้หรือไม่
ใช่ โดยมีเงื่อนไขว่าพิน GPIO สามารถจ่ายกระแสสูงสุดได้อย่างน้อย 100mA ARM Cortex-M และ MCU ที่คล้ายกันหลายตัวนำเสนอความสามารถนี้ผ่านทางพินไดรฟ์สูงโดยเฉพาะ หรือโดยการขนานเอาต์พุตหลายตัว สำหรับไมโครคอนโทรลเลอร์ที่มีการจ่ายกระแสไฟจำกัด บัฟเฟอร์ทรานซิสเตอร์ NPN แบบธรรมดา (เช่น 2N3904) พร้อมด้วยตัวต้านทานฐาน 1kΩ ถือเป็นโซลูชันที่คุ้มค่า ตรวจสอบความสามารถปัจจุบันของ GPIO เฉพาะในเอกสารข้อมูล MCU เสมอก่อนที่จะสรุปการออกแบบ
คำถามที่ 2: อะไรคือสัญญาณขับเคลื่อนที่เหมาะสมที่สุดสำหรับเอาต์พุตเสียงสูงสุด?
คลื่นสี่เหลี่ยมที่ 4000Hz พร้อมรอบการทำงาน 50% และแอมพลิจูด 3.0V จะสร้าง SPL สูงสุด การเปลี่ยนแรงดันไฟฟ้าอย่างรวดเร็วทำให้กระแสคอยล์และการเคลื่อนที่ของไดอะแฟรมสูงสุด รอบการทำงานที่ต่ำกว่า (เช่น 25% หรือ 75%) จะลดกำลังเฉลี่ย และลด SPL ลงประมาณ 3–6dB สำหรับการแจ้งเตือนแบบปรับระดับเสียง การมอดูเลตตามรอบการทำงานเป็นวิธีง่ายๆ ในการปรับความดังที่รับรู้ได้หลากหลายโดยไม่ต้องเปลี่ยนความถี่
คำถามที่ 3: MLT‑5020 เข้ากันได้กับระบบลอจิก 5V หรือไม่
MLT-5020 ได้รับการจัดอันดับสำหรับการทำงาน 2–4V การใช้ไฟ 5V อย่างต่อเนื่องอาจเสี่ยงต่อความร้อนสูงเกินไปของคอยล์และอาจเกินข้อกำหนดกระแสสูงสุด สำหรับระบบ 5V ให้เพิ่มตัวต้านทานแบบอนุกรม (47–100Ω) เพื่อจำกัดกระแสไว้ที่ ≤100mA หรือใช้ตัวแบ่งแรงดันไฟฟ้าหรือตัวควบคุม 3.3V สำหรับวงจรออดโดยเฉพาะ นอกจากนี้ MEIDI ยังมีรุ่นพิกัด 5V ในรูปแบบเดียวกัน โปรดติดต่อทีมวิศวกรของเราเพื่อขอคำแนะนำในการเลือก
คำถามที่ 4: MLT‑5020 เปรียบเทียบกับ 4 มม. MLT‑4020H ในทางปฏิบัติเป็นอย่างไร
ส่วนประกอบทั้งสองใช้พารามิเตอร์ทางไฟฟ้าเหมือนกัน (12Ω, 2–4V, 4kHz) ทำให้สามารถใช้วงจรขับเคลื่อนและเฟิร์มแวร์เดียวกันได้ MLT-5020 ให้ SPL สูงกว่าประมาณ 15dB (≥80dB เทียบกับ ≥65dB) บนพื้นที่ขนาดใหญ่กว่า 1 มม. (สี่เหลี่ยมจัตุรัส 5 มม. เทียบกับ 4 มม.) การตัดสินใจนั้นตรงไปตรงมา: เลือก MLT-4020H เมื่อพื้นที่ PCB ถูกจำกัดอย่างมากและข้อกำหนด SPL อยู่ในระดับปานกลาง เลือก MLT-5020 เมื่อเสียงมีความสำคัญและพื้นที่บอร์ดอนุญาตให้มีพื้นที่ขนาดใหญ่ขึ้น
คำถามที่ 5: มีตัวเลือกการปรับแต่งใดบ้างสำหรับคำสั่งซื้อตามปริมาณ OEM
MEIDI นำเสนอเส้นทางการปรับแต่งที่หลากหลายสำหรับโปรเจ็กต์ที่เข้าเกณฑ์: ความถี่เรโซแนนซ์ทางเลือก (2.7kHz, 3.0kHz หรือ 5.0kHz), ค่าอิมพีแดนซ์ของคอยล์แบบกำหนดเอง, สีตัวเครื่องเฉพาะเพื่อสร้างความแตกต่างของแบรนด์ และการกำหนดค่าบรรจุภัณฑ์แบบเทปและม้วนแบบดัดแปลง ปริมาณการสั่งซื้อขั้นต่ำและเวลารอคอยสินค้าจะแตกต่างกันไปตามขอบเขตการปรับแต่ง ติดต่อทีมสนับสนุน OEM ของเราเพื่อแจ้งความต้องการของคุณเพื่อตรวจสอบความเป็นไปได้และเสนอราคา
คำถามที่ 6: อายุการใช้งานที่คาดหวังภายใต้การใช้งานอย่างต่อเนื่องคือเท่าใด
คุณสมบัติมาตรฐานประกอบด้วยการทำงานต่อเนื่อง 96 ชั่วโมงที่อุณหภูมิ 25°C โดยมีคลื่นสี่เหลี่ยมรอบการทำงาน 50% สำหรับการใช้งานโทนเสียงต่อเนื่องไม่มีกำหนด MEIDI แนะนำให้จำกัดรอบการทำงานไว้ที่ 50% หรือใช้ช่วงหยุดเป็นระยะเพื่อลดความร้อนของคอยล์ สามารถขอข้อมูลการทดสอบอายุการใช้งานที่ขยายออกไปได้ตามคำขอสำหรับสภาวะการทำงานเฉพาะ – โปรดติดต่อทีมวิศวกรการใช้งานของเราพร้อมระบุรอบการทำงานเป้าหมายและโปรไฟล์อุณหภูมิโดยรอบ
หากต้องการเอกสารทางเทคนิคฉบับสมบูรณ์ วงจรไดรเวอร์อ้างอิง คำแนะนำการใช้ PCB หรือราคาตามปริมาณ โปรดติดต่อฝ่ายสนับสนุนด้านวิศวกรรมของ MEIDI มีตัวอย่างทางวิศวกรรมสำหรับโครงการพัฒนาที่มีคุณสมบัติเหมาะสม
โดยปกติแล้วทีมวิศวกรรมแอปพลิเคชันของเราจะตอบกลับภายในหนึ่งวันทำการพร้อมคำแนะนำเกี่ยวกับโปรไฟล์ reflow บันทึกการรวมระบบเสียง และการสนับสนุนการออกแบบที่ปรับให้เหมาะกับความต้องการผลิตภัณฑ์เฉพาะของคุณ
