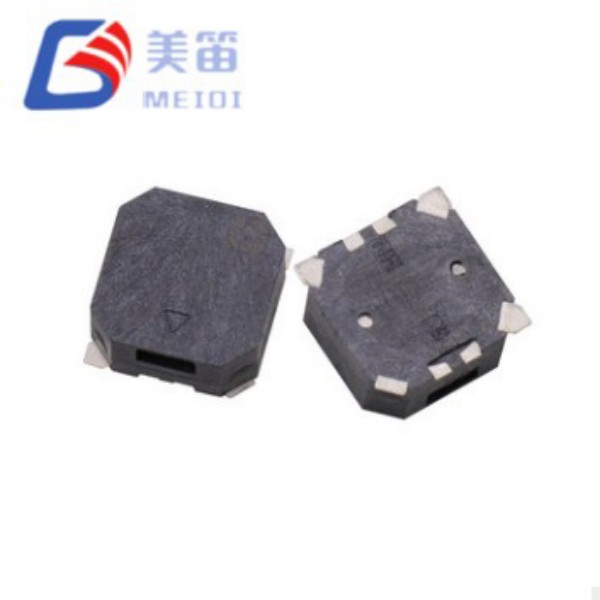

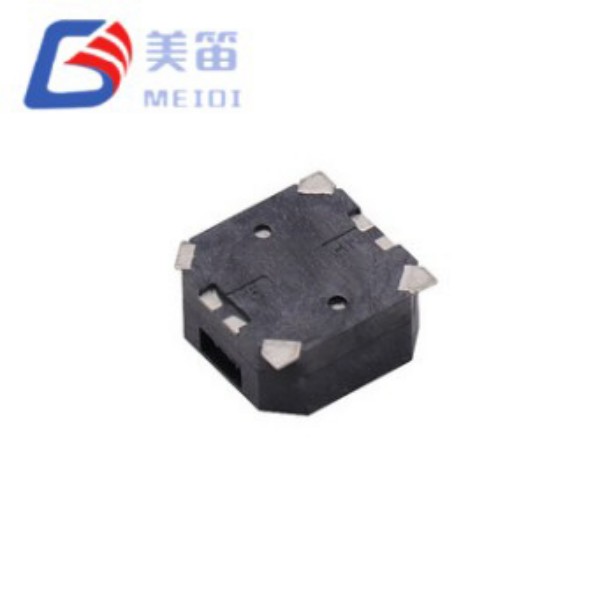

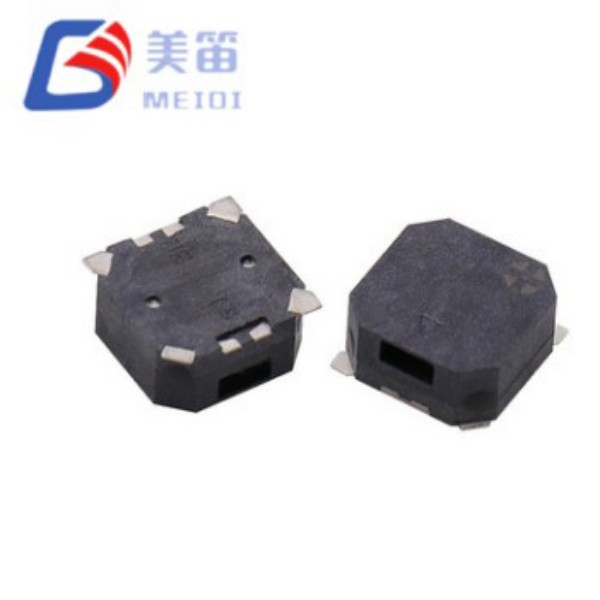

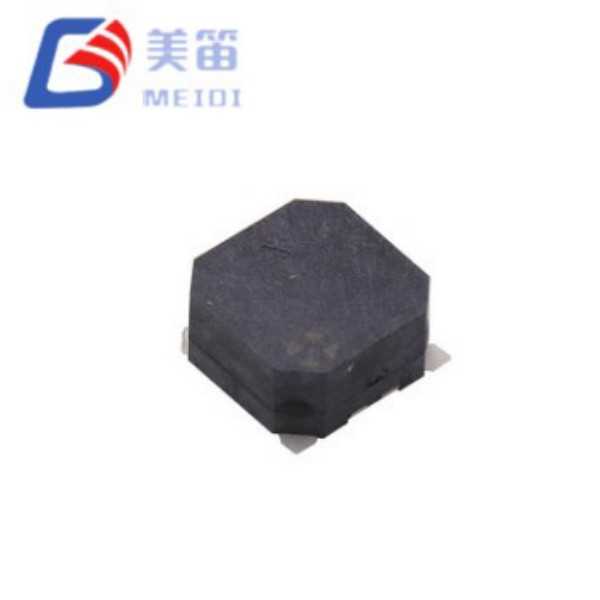

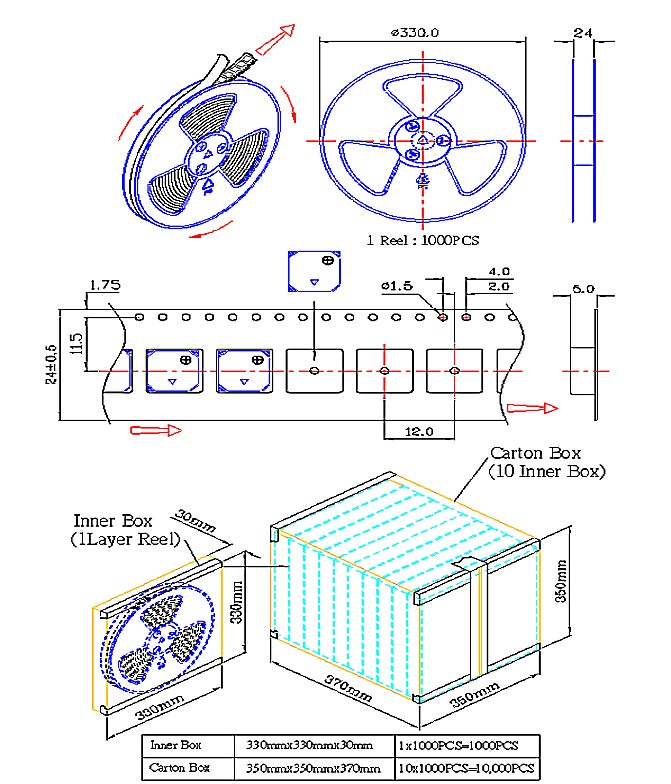

ซีรีส์ MLT‑8540 ประกอบด้วยออดแม่เหล็กไฟฟ้าแบบพาสซีฟสองตัวที่มีขนาด SMD 8.5×8.5×4.0 มม. เหมือนกัน ซึ่งแยกความแตกต่างด้วยอิมพีแดนซ์ของคอยล์และพิกัดแรงดันไฟฟ้า: รุ่น 16Ω (MLT‑8540‑16R) สำหรับระบบ 2.5–4.5V และรุ่น 32Ω (MLT‑8540‑32R) สำหรับบัส 4.5–6.5V แพลตฟอร์มกลไกแบบรวมศูนย์นี้ช่วยให้วิศวกรสามารถประเมินสถาปัตยกรรมไดรฟ์ทั้งสองโดยไม่ต้องเปลี่ยนเค้าโครง PCB ทำให้การสร้างต้นแบบและการปรับขนาดแพลตฟอร์มในตระกูลผลิตภัณฑ์ที่มีแรงดันไฟฟ้าต่างกันทำได้ง่ายขึ้น
ผลิตในโรงงานมณฑลเจียงซูที่ได้รับการรับรองมาตรฐาน ISO-9001 ของ MEIDI ทั้งสองรุ่นมีความสูงของช่องภายใน 4.0 มม. ซึ่งสูงที่สุดในประเภทรอยเท้า 8.5 มม. - เพิ่มประสิทธิภาพเสียงสะท้อนของ Helmholtz ที่ 2700Hz เพื่อเพิ่มการเจาะความถี่ต่ำ การตรวจสอบชุดตัวอย่างจะยืนยันค่า SPL ตั้งแต่ 91.2dB ถึง 99.3dB ซึ่งเกินค่าขั้นต่ำ 85dB อย่างมาก โครงสร้าง LCP สีดำรองรับการไหลซ้ำแบบไร้สารตะกั่วที่อุณหภูมิ 255°C และทำงานตั้งแต่ -30°C ถึง +70°C พร้อมความสามารถในการจัดเก็บตั้งแต่ -40°C ถึง +85°C
ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 8.5*8.5*4 มม. นำเสนอกลยุทธ์การจัดซื้อที่มีประสิทธิภาพซึ่งหาได้ยากในพอร์ตโฟลิโอออดสัญญาณ SMD แทนที่จะบังคับให้วิศวกรเลือกอิมพีแดนซ์ตัวเดียวและยอมรับช่วงแรงดันไฟฟ้าใดๆ ก็ตาม ซีรีส์นี้นำเสนอการกำหนดค่าทางไฟฟ้าที่ได้รับการตรวจสอบความถูกต้องสองแบบจากรากฐานทางกลอันเดียว แนวทางนี้ให้ข้อดีในทางปฏิบัติสามประการ:
ความยืดหยุ่นในการสร้างต้นแบบ – ในระหว่างการพัฒนาในช่วงแรก ทีมสามารถประเมินทั้งตัวแปร 16Ω และ 32Ω บนเค้าโครง PCB ที่เหมือนกัน โดยไม่ต้องแก้ไขรูปทรงของแพด โซนป้องกัน หรือโมเดลอะคูสติกของตู้ ความสูง 4.0 มม. และขนาด 8.5 มม. ยังคงที่ เฉพาะวงจรขับเคลื่อนและรายการบรรทัด BOM เท่านั้นที่เปลี่ยนแปลง
ความสามารถในการปรับขนาดแพลตฟอร์ม – กลุ่มผลิตภัณฑ์ที่ครอบคลุมหน่วยแบบพกพาที่ใช้พลังงาน USB 3.3V และโมดูลที่ติดตั้งในยานพาหนะ 5V สามารถใช้โมเดลกลไกออดเดียวร่วมกัน ทำให้การจัดการห่วงโซ่อุปทานง่ายขึ้น ลดการแพร่กระจายของ SKU และรวบรวมความพยายามในการรับรองความน่าเชื่อถือ
ประสิทธิภาพการปรับแรงดันไฟฟ้าให้เหมาะสม – รุ่น 16Ω ดึง ≤100mA ที่ 3.6V เหมาะสำหรับการออกแบบที่มีข้อจำกัดของแบตเตอรี่ รุ่น 32Ω ดึงกระแสไฟ ≤80mA ที่ 5V ซึ่งช่วยลดการสูญเสีย I²R ในการเดินสายเคเบิลยาว และลดความเครียดจากความร้อนบนทรานซิสเตอร์ตัวขับในตู้ที่ปิดสนิท ทั้งสองได้เอาต์พุตเสียงที่เทียบเคียงได้ผ่านไดอะแฟรมและรูปทรงช่องที่เหมือนกัน ความแตกต่างของอิมพีแดนซ์คือการเพิ่มประสิทธิภาพระดับระบบ ไม่ใช่การลดทอนเสียง
แพลตฟอร์มรวมอิมพีแดนซ์คู่ – ตัวเลือก 16Ω และ 32Ω จากตัวเครื่องขนาด 8.5×8.5×4.0 มม. ที่เหมือนกัน ขจัดการออกแบบกลไกใหม่เมื่อประเมินสถาปัตยกรรมแรงดันไฟฟ้าของไดรฟ์
ความสูงของช่อง SMT สูงสุด – ระดับเสียงภายใน 4.0 มม. ปรับประสิทธิภาพเรโซแนนซ์ของ Helmholtz ที่ 2.7kHz ให้เหมาะสม ให้ SPL ที่สูงกว่าทางเลือก 3.0 มม. ของรอยเท้าที่เท่ากัน
เอาต์พุตที่วัดได้ 91.2–99.3dB – ประสิทธิภาพเชิงประจักษ์เกินกว่าข้อกำหนด ≥85dB อย่างมีนัยสำคัญ ทำให้มีพื้นที่เสียงอะคูสติกเพียงพอสำหรับสภาพแวดล้อมที่มีเสียงดัง
การจับคู่อิมพีแดนซ์ที่ปรับแรงดันไฟฟ้าให้เหมาะสม – 16Ω สำหรับ 3.6V Li‑ion/ระบบลอจิกที่มีการดึง ≤100mA 32Ω สำหรับรถบัสอุตสาหกรรม/ยานยนต์ 5V ที่มีกระแสดึง ≤80mA
ช่วงการทำงานขยาย -30°C ถึง +70°C – เหนือกว่าขีดจำกัดระดับผู้บริโภคมาตรฐาน รองรับการใช้งานกลางแจ้งโดยสตาร์ทเครื่องขณะเย็นและโดนแสงแดด
ตัวเครื่อง LCP สีดำที่เข้ากันได้กับการรีโฟลว์ – ทนทานต่ออุณหภูมิสูงสุดของการรีโฟลว์แบบไร้สารตะกั่วที่ 255±5°C และรักษาความเสถียรของมิติตลอดทั้งซองระบายความร้อนแบบเต็ม
| พารามิเตอร์ | MLT-8540-16R | MLT-8540-32R |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์ (o-p) | 5.0 V (o-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2.5 – 4.5 V (o-p) | 4.5 – 6.5 V (o-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ≥ 85 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ | ≤ 80 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | 2700 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 16 ± 3 โอห์ม | 32 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส |
| ขนาด (ยาว × กว้าง × สูง) | 8.5 × 8.5 × 4.0 มม | 8.5 × 8.5 × 4.0 มม |
| น้ำหนัก | 0.5 ก | 0.5 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | แอลซีพีสีดำ |
| วิธีการบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
ความสูงของช่องสัญญาณที่ขยายและเสียงสะท้อนความถี่ต่ำทำให้ซีรีส์ MLT-8540 มีประสิทธิภาพเป็นพิเศษในสภาพแวดล้อมที่เสียงรบกวนรอบข้างปิดบังการแจ้งเตือนความถี่สูง การติดตั้งทั่วไป ได้แก่ :
แผงระบบอัตโนมัติทางอุตสาหกรรม – การแจ้งเตือนข้อผิดพลาดและเสียงสิ้นสุดกระบวนการบนพื้นโรงงานพร้อมเสียงเครื่องจักรอย่างต่อเนื่อง
การรักษาความปลอดภัยอาคารพาณิชย์ – การแจ้งเตือนการบุกรุกและการตอบสนองการควบคุมการเข้าออกในล็อบบี้ ทางเดิน และโครงสร้างที่จอดรถ
ระบบเตือนภายในรถ – เตือนให้คาดเข็มขัดนิรภัย, เสียงเตือนสถานะประตู และการแจ้งเตือนผู้ขับขี่ในสถาปัตยกรรมไฟฟ้า 12V/24V
อุปกรณ์โทรคมนาคมกลางแจ้ง – โทนเสียงสถานะและตัวบ่งชี้ความผิดปกติในตู้ที่สัมผัสกับสภาพอากาศและกล่องหุ้มแบบติดเสา
คอนโซลการนำทางทางทะเล – เสียงเตือนในอุปกรณ์สะพานและแผงภายในที่มีการระบายอากาศที่จำกัดและมีความชื้นสูง
การตรวจสอบการจัดเก็บในตู้เย็น – คำเตือนเกณฑ์อุณหภูมิในโลจิสติกส์โซ่เย็นและสภาพแวดล้อมคลังสินค้า

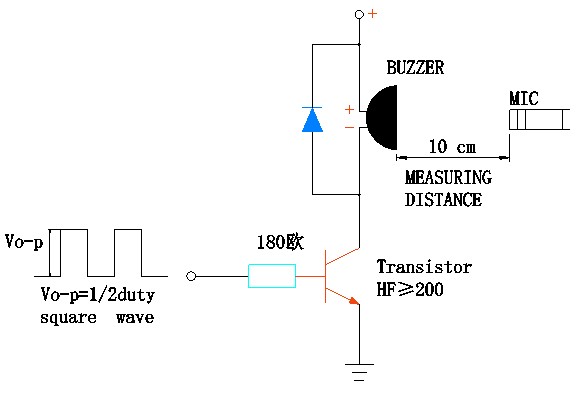

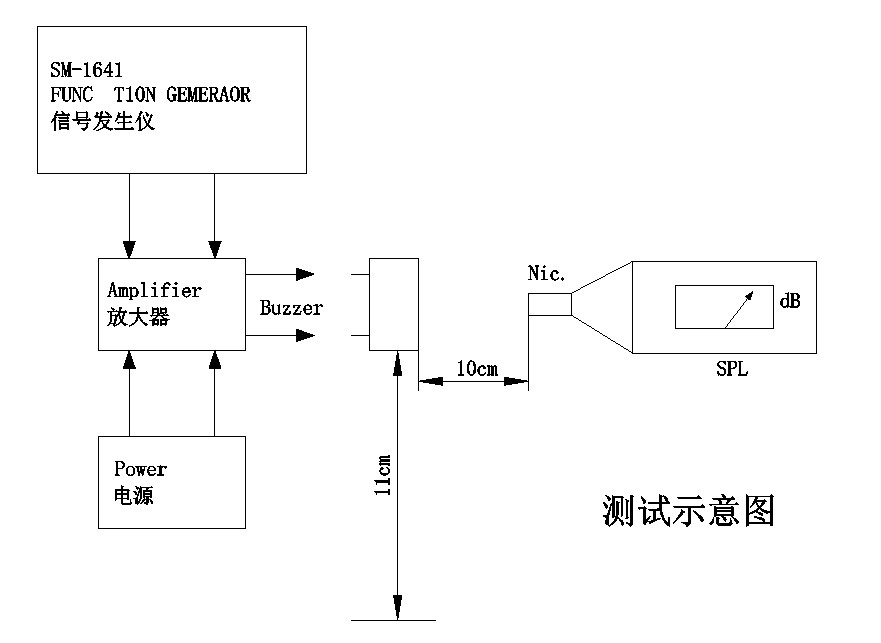

การทดสอบการผลิต (n=10 ต่อตัวแปร) ภายใต้เงื่อนไขมาตรฐาน – คลื่นสี่เหลี่ยมที่แรงดันไฟฟ้า ความถี่เรโซแนนซ์ รอบการทำงาน 50% การวัดระยะอิสระ 10 ซม. – ยืนยันการกระจายต่อไปนี้:
| ตัวแปร | ช่วง SPL (เดซิเบล) | ช่วงกระแส (mA) | ความถี่ (เฮิร์ตซ์) | ความต้านทาน (Ω) |
| MLT-8540-16R | 94.5–99.3 | 69.1–72.9 | 2700 (ตัวอย่างทั้งหมด) | 15.8–17.1 |
| MLT-8540-32R | 91.2–95.1 | 60.0–62.5 | 2700 (ตัวอย่างทั้งหมด) | 30.4–32.1 |
รุ่น 16Ω มี SPL สูงสุด (99.3dB) ที่สูงขึ้น เนื่องจากการจ่ายกระแสไฟฟ้าที่มากขึ้นที่แรงดันไฟฟ้าที่กำหนด รุ่น 32Ω ให้ SPL ที่ต่ำกว่าเล็กน้อยแต่มีการดึงกระแสไฟลดลง ทำให้มีประสิทธิภาพมากขึ้นสำหรับระบบ 5V ทั้งสองรูปแบบแสดงการเบี่ยงเบนความถี่เป็นศูนย์ในทุกตัวอย่าง โดยทั้งหมด 20 ยูนิตวัดที่ 2700Hz พอดี ซึ่งบ่งบอกถึงการควบคุมการผลิตที่ยอดเยี่ยม พื้นที่ส่วนหัวของ SPL ที่อยู่เหนือข้อกำหนด 85dB มีตั้งแต่ 6.2dB ถึง 14.3dB ซึ่งให้ส่วนต่างที่สำคัญสำหรับการลดทอนระดับระบบ
MEIDI ผลิต MLT-8540 ทั้งสองรุ่นบนสายการประกอบ SMD โดยเฉพาะ พร้อมการพันคอยล์ การบัดกรี และการสอบเทียบเสียงอัตโนมัติ โรงงานในมณฑลเจียงซูของเรารักษาใบรับรอง ISO 9001:2015 โดยมีการควบคุมกระบวนการทางสถิติในทุกขั้นตอนการผลิต
ชุดการผลิตแต่ละชุดผ่านการทดสอบคุณสมบัติที่สม่ำเสมอ:
คุณลักษณะทางไฟฟ้า – การตรวจสอบความต้านทานของคอยล์ กระแสไฟฟ้าที่ใช้งาน และความถี่เรโซแนนซ์ 100%
การตรวจสอบเสียง - การสุ่มตัวอย่างทางสถิติยืนยัน SPL ≥85dB; ผลลัพธ์ที่วัดได้สม่ำเสมอเกิน 91dB
ความทนทานต่อสิ่งแวดล้อม – การจัดเก็บที่อุณหภูมิสูง 48 ชั่วโมงที่ +80°C, การจัดเก็บที่อุณหภูมิต่ำ 48 ชั่วโมงที่ -30°C และการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน 5 รอบ (-30°C ↔ +80°C)
ความเค้นเชิงกล – การสั่นสะเทือนแบบไซนูซอยด์ (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, รวม 0.5 ชั่วโมง) และแรงตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
ต้านทานความชื้น – 48 ชั่วโมงที่ 50°C / 95% RH พร้อมการคืนสภาพและคุณลักษณะทางไฟฟ้า 2 ชั่วโมง
ความต้านทานความร้อนของบัดกรี – 250°C เป็นเวลา 10 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม. รวมถึงการปฏิบัติตามโปรไฟล์การรีโฟลว์
มีเอกสารการปฏิบัติตามข้อกำหนด RoHS และ REACH รหัสระบุล็อตช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต ผลการทดสอบ และใบรับรองวัตถุดิบได้อย่างสมบูรณ์
คำถามที่ 1: ฉันจะเลือกระหว่างตัวแปร 16Ω และ 32Ω สำหรับระบบของฉันได้อย่างไร
การเลือกขึ้นอยู่กับแรงดันไฟฟ้าที่มีอยู่และงบประมาณปัจจุบันของคุณ รุ่น 16Ω (2.5–4.5V) ได้รับการปรับให้เหมาะสมสำหรับตรรกะ 3.3V, Li‑ion เซลล์เดียว (3.0–4.2V) และการออกแบบที่ใช้พลังงาน USB โดยที่ไดรฟ์ MCU GPIO โดยตรงอาจเป็นไปได้โดยมีความสามารถของกระแสพินที่เพียงพอ รุ่น 32Ω (4.5–6.5V) กำหนดเป้าหมายไปที่อุปกรณ์เสริมในรถยนต์ 5V เอาต์พุต PLC อุตสาหกรรม และระบบที่จ่ายไฟ PoE ซึ่งแรงดันไฟฟ้าที่สูงขึ้นจะช่วยลดความต้องการในปัจจุบันและการสูญเสียการเดินสายไฟ ทั้งสองรุ่นมีขนาดกลไกและประสิทธิภาพเสียงที่เหมือนกัน การตัดสินใจเป็นไฟฟ้าล้วนๆ
คำถามที่ 2: ทั้งสองตัวแปรสามารถขับเคลื่อนด้วยสัญญาณ PWM เดียวกันจากไมโครคอนโทรลเลอร์ได้หรือไม่
ใช่ ทั้งคู่ยอมรับคลื่นสี่เหลี่ยม 2700Hz ที่แรงดันไฟฟ้าที่กำหนดตามลำดับ อย่างไรก็ตาม วงจรขับเคลื่อนจะต้องจ่ายแรงดันและกระแสที่เหมาะสม รุ่น 16Ω ที่ 3.6V ต้องใช้แหล่งจ่ายที่มีความสามารถ ≤100mA; รุ่น 32Ω ที่ 5.0V ต้องใช้ ≤80mA จาก MCU 3.3V รุ่น 32Ω ต้องใช้ทรานซิสเตอร์แบบเลื่อนระดับหรือ MOSFET เพื่อให้ถึงพิกัด 5V จาก MCU 5V สามารถขับเคลื่อนทั้งสองแบบด้วยตัวต้านทานพื้นฐานและไดโอดฟลายแบ็คที่เหมาะสมเพื่อปกป้อง GPIO
คำถามที่ 3: ข้อดีของความสูงของโพรง 4.0 มม. มากกว่าทางเลือกอื่น 3.0 มม. คืออะไร
ระดับเสียงภายในที่เพิ่มขึ้นช่วยเพิ่มเสียงสะท้อนของ Helmholtz ที่ 2700Hz ปรับปรุงประสิทธิภาพเสียง และมีส่วนช่วยในการวัด SPL ที่สูง (91–99dB) โปรไฟล์ที่สูงขึ้นยังให้พื้นที่เพิ่มเติมสำหรับการเคลื่อนตัวของไดอะแฟรม ทำให้สามารถสร้างแรงดันเสียงได้มากขึ้นก่อนที่จะมีการตัดเฉือนโดยกลไก แม้ว่าความสูง 4.0 มม. จะต้องมีระยะห่างจากแกน z มากกว่า แต่ข้อดีด้านเสียงทำให้เหมาะสำหรับการใช้งานที่เอาต์พุตมีความสำคัญและมีพื้นที่แนวตั้ง
คำถามที่ 4: ความถี่ 2700Hz เหมาะสำหรับสภาพแวดล้อมที่มีเสียงรบกวนรอบข้างความถี่สูงหรือไม่
2700Hz อยู่ต่ำกว่าสเปกตรัมที่โดดเด่นของมอเตอร์ คอมเพรสเซอร์ และอุปกรณ์จ่ายไฟแบบสวิตชิ่งจำนวนมาก (โดยทั่วไปคือ 3–8kHz) ความถี่ที่ต่ำกว่านี้มักจะปรับปรุงอัตราส่วนสัญญาณต่อเสียงรบกวนในสภาพแวดล้อมทางอุตสาหกรรมโดยการหลีกเลี่ยงย่านความถี่ที่เสียงรบกวนของเครื่องจักรเข้มข้น สำหรับสภาพแวดล้อมที่มีเสียงก้องความถี่ต่ำ (เช่น เครื่องยนต์ดีเซล) ความถี่ที่สูงกว่าอาจเหมาะสมกว่า - MEIDI เสนอความถี่เรโซแนนซ์ทางเลือกสำหรับการปรับแต่ง OEM
คำถามที่ 5: ซีรีส์ MLT‑8540 สามารถใช้ในงานกลางแจ้งหรือมีความชื้นสูงได้หรือไม่
ส่วนประกอบต่างๆ ได้รับการจัดอันดับสำหรับการทำงานโดยไม่ควบแน่น 90–95% RH ต่อการทดสอบความต้านทานความชื้น (48 ชม. ที่ 50°C / 95% RH) พวกเขาไม่ได้ปิดผนึกอย่างแน่นหนาและไม่ควรสัมผัสกับความชื้นหรือการแช่โดยตรง สำหรับการใช้งานกลางแจ้ง ต้องติดตั้งออดภายในตู้ที่ได้รับมาตรฐาน IP พร้อมช่องต่อเสียงที่ช่วยให้ส่งผ่านเสียงได้ในขณะที่ป้องกันน้ำเข้า MEIDI นำเสนอการเคลือบตามมาตรฐานเป็นตัวเลือกที่กำหนดเองสำหรับการสั่งซื้อจำนวนมาก - ติดต่อทีมวิศวกรของเราเพื่อหารือเกี่ยวกับข้อกำหนดการป้องกันทางเข้า
คำถามที่ 6: อายุการใช้งานที่คาดหวังภายใต้การทำงานต่อเนื่องคือเท่าไร?
คุณสมบัติมาตรฐานประกอบด้วยการทำงานต่อเนื่อง 96 ชั่วโมงที่อุณหภูมิ 25°C โดยมีคลื่นสี่เหลี่ยมรอบการทำงาน 50% สำหรับการใช้งานโทนเสียงต่อเนื่องไม่จำกัด MEIDI แนะนำให้จำกัดรอบการทำงานไว้ที่ 50% หรือใช้รูปแบบการแจ้งเตือนเป็นระยะๆ (เช่น เปิด 1 วินาที ปิด 3 วินาที) เพื่อลดความร้อนของคอยล์และยืดอายุการใช้งาน ข้อมูลการทดสอบอายุการใช้งานที่ขยายออกไปสำหรับสภาวะการทำงานเฉพาะสามารถขอได้ตามคำขอ
หากต้องการเอกสารทางเทคนิคฉบับสมบูรณ์ คำแนะนำเกี่ยวกับรอยเท้า PCB วงจรไดรเวอร์อ้างอิงสำหรับตัวแปรอิมพีแดนซ์ทั้งสองแบบ หรือราคาตามปริมาณ โปรดติดต่อฝ่ายสนับสนุนด้านวิศวกรรมของ MEIDI มีตัวอย่างทางวิศวกรรมของทั้งรุ่น 16Ω และ 32Ω สำหรับโครงการพัฒนาที่มีคุณสมบัติเหมาะสม
โดยปกติแล้วทีมวิศวกรแอปพลิเคชันของเราจะตอบกลับภายในหนึ่งวันทำการพร้อมคำแนะนำเกี่ยวกับโปรไฟล์ reflow บันทึกการรวมตู้เก็บเสียง และการสนับสนุนการออกแบบที่ปรับให้เหมาะกับความต้องการด้านแรงดันไฟฟ้าและกระแสไฟเฉพาะของคุณ
