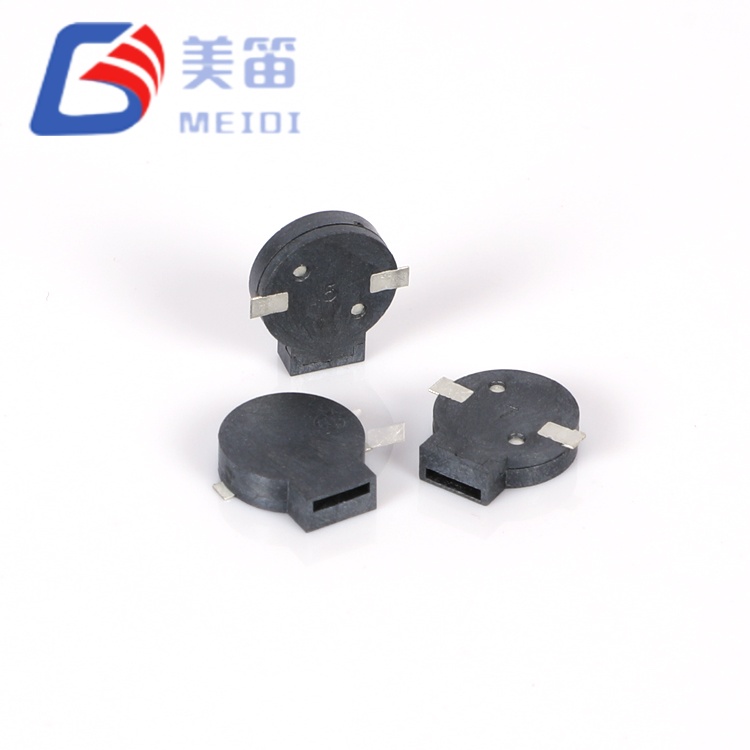

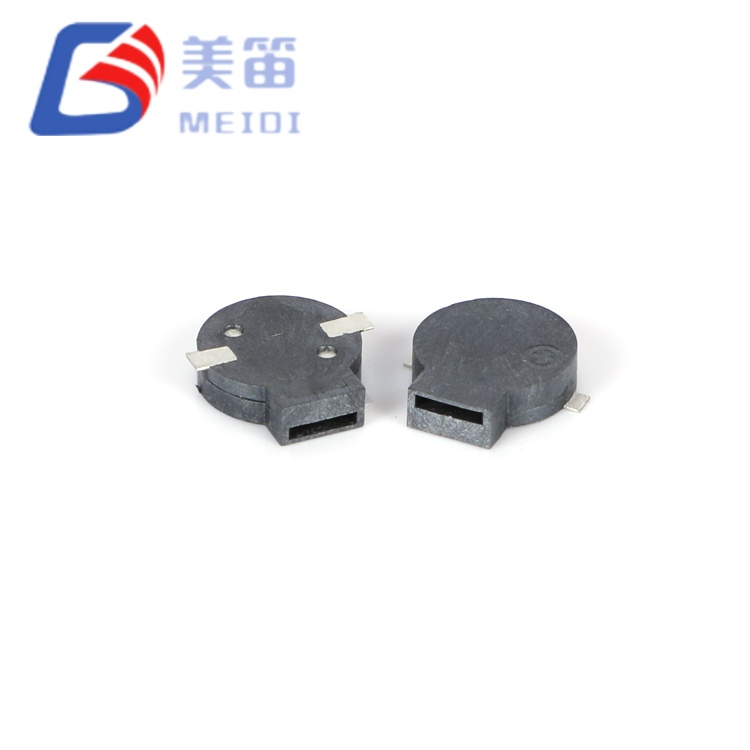

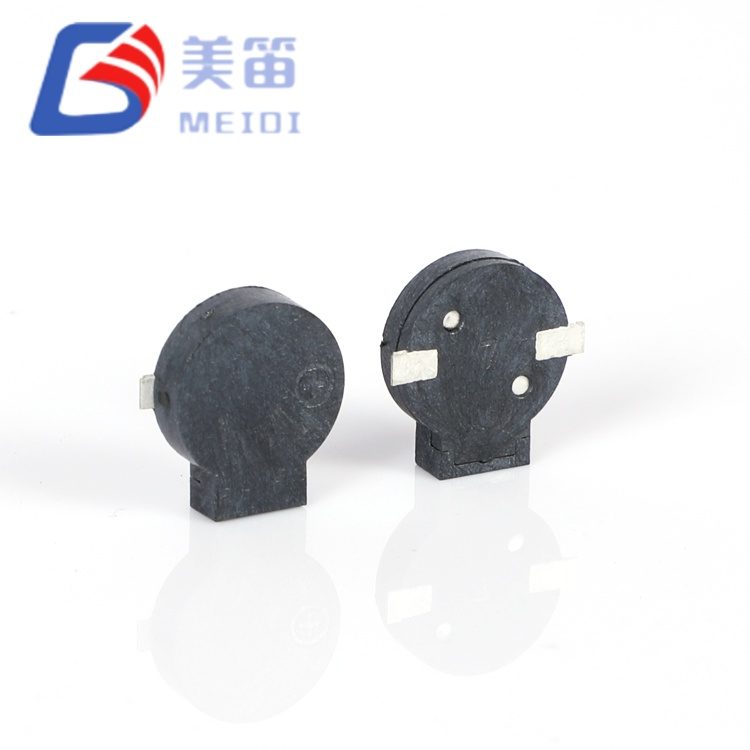

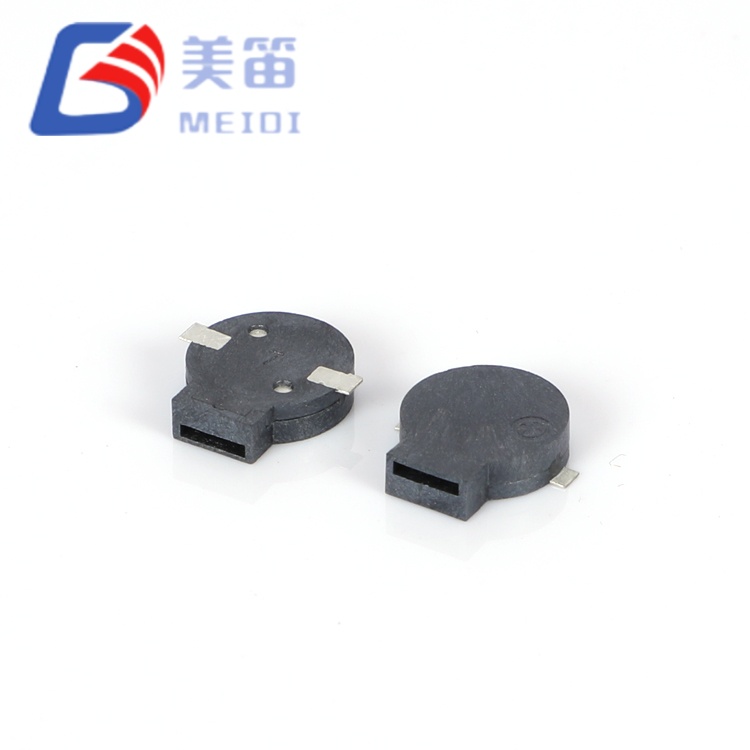

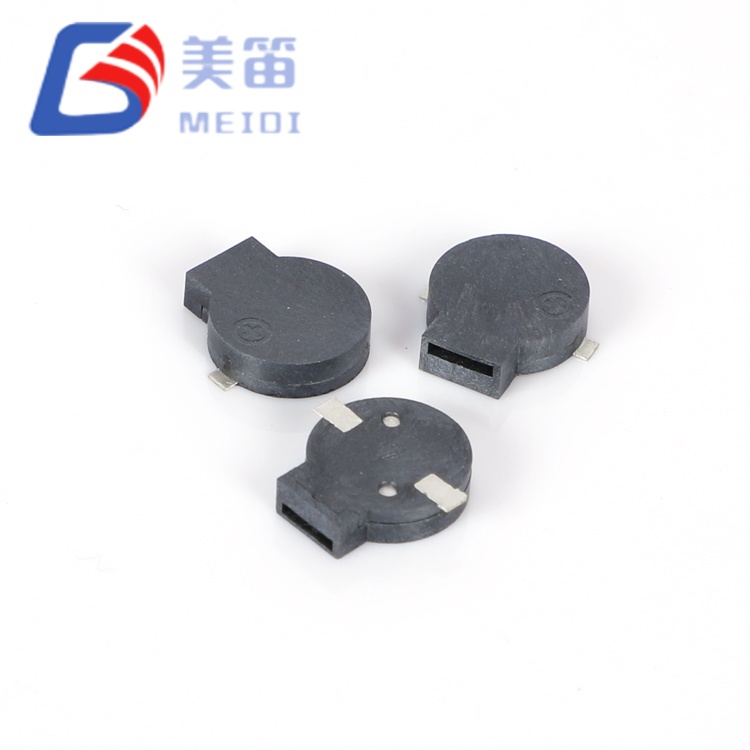

ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 9*2.5 มม. ประกอบด้วยออดแม่เหล็กไฟฟ้าแบบพาสซีฟสองตัวที่มีขนาดวงกลม 9.0 มม. โดยมีโปรไฟล์ต่ำพิเศษ 2.5 มม. ซึ่งแยกความแตกต่างจากความต้านทานของคอยล์: รุ่น 16Ω (MLT‑9025‑16R) สำหรับระบบ 2.5–4.5V และรุ่น 32Ω (MLT‑9025‑32R) สำหรับบัส 4.5–6.5V แพลตฟอร์มกลไกแบบรวมศูนย์นี้ช่วยให้วิศวกรสามารถประเมินสถาปัตยกรรมไดรฟ์ทั้งสองโดยไม่ต้องเปลี่ยนเค้าโครง PCB ในขณะที่ความสูง 2.5 มม. ที่บางเฉียบช่วยแก้ไขข้อจำกัดที่รุนแรงของแกน z ในตัวเครื่องที่บางเฉียบและชุดประกอบ PCB แบบเรียงซ้อน
ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 9*2.5 มม. ผลิตที่โรงงานที่ได้รับการรับรองมาตรฐาน ISO-9001 ของ MEIDI ในมณฑลเจียงซู มีไดอะแฟรมทรงกลมที่เพิ่มพื้นที่เมมเบรนให้สูงสุดภายในขนาดเส้นผ่านศูนย์กลาง 9 มม. การตรวจสอบชุดตัวอย่างจะยืนยันค่า SPL ตั้งแต่ 91.8dB ถึง 98.5dB ซึ่งเกินข้อกำหนดขั้นต่ำ 85dB อย่างมาก ตัวเรือน LCP สีดำรองรับการไหลซ้ำแบบไร้สารตะกั่วที่อุณหภูมิ 255°C และทำงานตั้งแต่ -30°C ถึง +70°C พร้อมความสามารถในการจัดเก็บตั้งแต่ -40°C ถึง +85°C สำหรับการขนส่งแบบโซ่เย็นและการขนส่งในฤดูหนาว
| พารามิเตอร์ | MLT-9025-16R | MLT-9025-32R |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์ (o-p) | 5.0 V (o-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2.5 – 4.5 V (o-p) | 4.5 – 6.5 V (o-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ≥ 85 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ | ≤ 80 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | 2700 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 16 ± 3 โอห์ม | 32 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส |
| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 9.0 × 2.5 มม | 9.0 × 2.5 มม |
| น้ำหนัก | 0.8 ก | 0.8 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | แอลซีพีสีดำ |
| วิธีการบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 9*2.5 มม. มีฟอร์มแฟคเตอร์วงกลมขนาด 9.0 มม. แตกต่างจากตระกูล MLT-8540 และ MLT-7525 ที่มีขนาดเป็นตารางฟุต รูปทรงวงกลมช่วยเพิ่มพื้นที่ไดอะแฟรมให้สูงสุดสำหรับขนาดพื้นที่ใช้งานที่กำหนด โดยวงกลมขนาด 9.0 มม. ล้อมรอบ 63.6 มม.² ทำให้มีพื้นที่เมมเบรนมากกว่าความสูงที่เทียบเท่าขนาดสี่เหลี่ยมจัตุรัส 8.5 มม. ถึง 30% พื้นที่ไดอะแฟรมที่เพิ่มขึ้นนี้ส่งผลให้มีการวัดค่า SPL สูงที่สังเกตได้ในระหว่างการทดสอบการผลิต
โปรไฟล์ 2.5 มม. – บางกว่าซีรีส์ MLT-8540 1.5 มม. – แก้ไขข้อจำกัดของแกน z ที่รุนแรงในตัวเครื่องที่บางเป็นพิเศษ ชุดประกอบ PCB แบบเรียงซ้อน และตำแหน่งการติดตั้งที่อยู่ติดกันของช่องใส่แบตเตอรี่ มวล 0.8 กรัม – หนักกว่ารุ่น 5 มม. ถึง 60% – ช่วยลดการสั่นสะเทือนและความเสถียรทางกลภายใต้สภาวะกระแทก ซึ่งเป็นข้อพิจารณาที่สำคัญสำหรับการใช้งานในยานพาหนะและอุปกรณ์พกพา
สถาปัตยกรรมอิมพีแดนซ์คู่ให้ความยืดหยุ่นในการสร้างต้นแบบและความสามารถในการปรับขนาดแพลตฟอร์มเช่นเดียวกับซีรี่ส์ MLT-8540 แต่อยู่ภายในแพ็คเกจที่มีรายละเอียดต่ำกว่า รุ่น 16Ω ช่วยให้สามารถประเมินโดยตรงบนลอจิก 3.3V และแพลตฟอร์ม Li‑ion โดยไม่มีค่าใช้จ่ายในการควบคุมแรงดันไฟฟ้า รุ่น 32Ω ผสานรวมเข้ากับบัสอุปกรณ์เสริมสำหรับรถยนต์ 5V, โมดูล I/O ของ PLC อุตสาหกรรม และจุดสิ้นสุดที่ขับเคลื่อนด้วย PoE โดยที่แรงดันไฟฟ้าของรางที่สูงขึ้นจะช่วยลด EMI ที่เกิดจากกระแสไฟฟ้าและการสูญเสียการเดินสายไฟ
อัตราส่วนไดอะแฟรมต่อความสูงสูงสุด – โครงสร้างทรงกลม 9.0 มม. ให้พื้นที่เมมเบรนแบบสั่นที่ใหญ่ที่สุดในระดับความสูง 2.5 มม. ปรับเอาต์พุตเสียงให้เหมาะสมต่อยูนิตระยะห่างแกน z
แพลตฟอร์มแบบครบวงจรที่มีอิมพีแดนซ์คู่ – ตัวเลือก 16Ω และ 32Ω จากซองกลไกขนาด 9.0×2.5 มม. ที่เหมือนกัน ทำให้ไม่ต้องมีการออกแบบเค้าโครง PCB ใหม่เมื่อประเมินสถาปัตยกรรมแรงดันไฟฟ้าของไดรฟ์
การเจาะสัญญาณรบกวนความถี่ต่ำ – ศูนย์เรโซแนนซ์ 2700Hz กำหนดเป้าหมายย่านความถี่ 2–3kHz โดยที่ความหนาแน่นสเปกตรัมของเสียงรบกวนรอบข้างทางอุตสาหกรรมลดลง ทำให้การรับรู้การแจ้งเตือนในสภาพแวดล้อมของเครื่องจักรดีขึ้น
ประสิทธิภาพกระแสไฟฟ้าที่ปรับแรงดันไฟฟ้าให้เหมาะสม – 16Ω ดึง ≤100mA ที่ 3.6V สำหรับอุปกรณ์พกพาที่ใช้พลังงานจากแบตเตอรี่ 32Ω ดึง ≤80mA ที่ 5V เพื่อลดความเครียดจากความร้อนในโมดูลยานยนต์แบบปิด
การจัดเก็บในสภาพอากาศเย็นแบบขยาย – อัตราการจัดเก็บ -40°C รองรับการขนส่งอาร์กติก อุปกรณ์ในระดับความสูง และเครื่องจักรที่จัดเก็บในฤดูหนาวโดยไม่มีการย่อยสลาย
โครงสร้าง LCP ที่รองรับการรีโฟลว์ – โพลีเมอร์ผลึกเหลวสีดำทนทานต่ออุณหภูมิรีโฟลว์แบบไร้สารตะกั่วสูงสุด 255±5°C สูงสุด 3 รอบ ช่วยรักษามิติความเสถียรตลอดช่วงความร้อนเต็มรูปแบบ
การจัดการกลุ่มยานพาหนะเพื่อการพาณิชย์ – เสียงแจ้งเตือนผู้ขับขี่และเสียงสถานะสินค้าในรถตู้ขนส่ง รถบรรทุกห้องเย็น และรถพ่วงระยะไกลที่ทำงานบนระบบ 12V/24V พร้อมวงจรย่อยควบคุม 5V
การสูบจ่ายอัจฉริยะและจุดสิ้นสุดด้านสาธารณูปโภค – การตรวจจับการงัดแงะ สถานะการสื่อสาร และการเตือนแบตเตอรี่เหลือน้อยในมิเตอร์ก๊าซ เครื่องตรวจสอบไฟฟ้า และเซ็นเซอร์การไหลของน้ำที่ติดตั้งในตู้กลางแจ้ง
การวินิจฉัยแบบมือถือทางอุตสาหกรรม – เสียงตอบรับผ่าน/ไม่ผ่านในเครื่องวิเคราะห์การสั่นสะเทือน เครื่องสร้างภาพความร้อน และออสซิลโลสโคปแบบพกพาที่ใช้ในการบำรุงรักษาภาคสนามบนพื้นที่มีเสียงรบกวนแปรผัน
ตัวควบคุมระบบอัตโนมัติทางการเกษตร – การแจ้งเตือนเกณฑ์การชลประทาน การแจ้งเตือนสภาพอากาศเรือนกระจก และการแจ้งเตือนระบบการให้อาหารปศุสัตว์ในการติดตั้งระยะไกลที่ใช้พลังงานแสงอาทิตย์
การขนส่งทางการแพทย์และยานพาหนะฉุกเฉิน – เสียงพร้อมอุปกรณ์ในรถพยาบาล คลินิกเคลื่อนที่ และการขนส่งผู้ป่วยที่สถาปัตยกรรมรถบัสของยานพาหนะ 5V โดดเด่น
ระบบอินเวอร์เตอร์พลังงานทดแทน - ข้อผิดพลาดของกริด ข้อผิดพลาดของสายดิน และการแจ้งเตือนการบำรุงรักษาในอินเวอร์เตอร์สตริงไฟฟ้าโซลาร์เซลล์และตัวควบคุมกังหันลมขนาดเล็ก

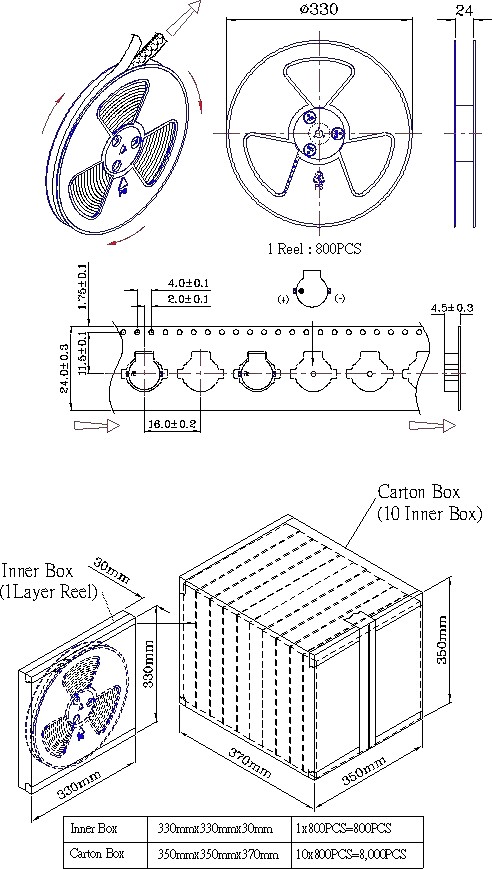

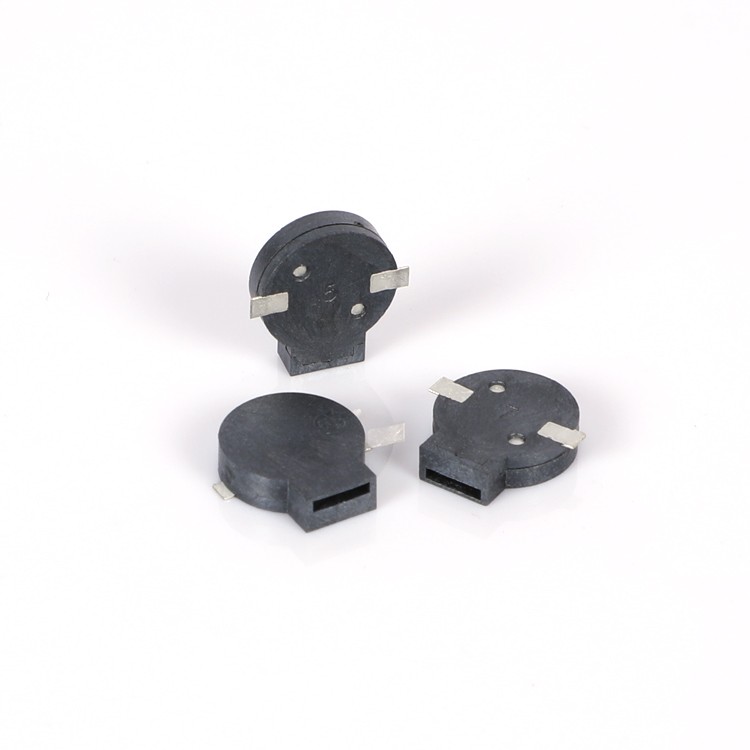

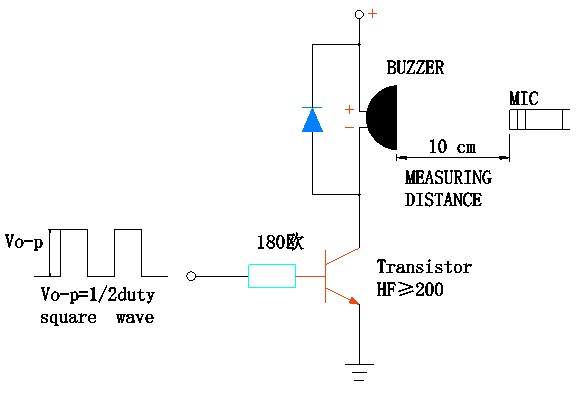

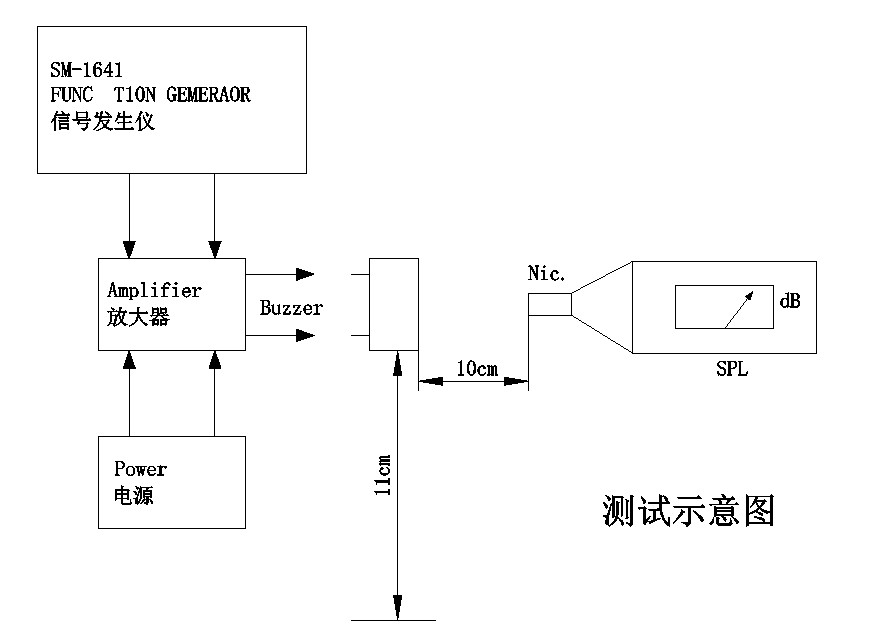

การทดสอบการผลิต (n=10 ต่อตัวแปร) ภายใต้เงื่อนไขมาตรฐาน – คลื่นสี่เหลี่ยมที่แรงดันไฟฟ้า ความถี่เรโซแนนซ์ รอบการทำงาน 50% การวัดระยะอิสระ 10 ซม. – ยืนยันการกระจายต่อไปนี้:
| ตัวแปร | ช่วง SPL (เดซิเบล) | ช่วงกระแส (mA) | ความถี่ (เฮิร์ตซ์) | ความต้านทาน (Ω) |
| MLT-9025-16R | 91.8–95.0 | 66.5–71.6 | 2700 (ตัวอย่างทั้งหมด) | 15.4–17.1 |
| MLT-9025-32R | 93.9–98.5 | 62.2–65.7 | 2700 (ตัวอย่างทั้งหมด) | 28.1–32.1 |
ตัวอย่างทั้งหมดของทั้งสองรุ่นวัดที่ 2700Hz พอดี ซึ่งบ่งชี้ถึงการควบคุมการผลิตที่ยอดเยี่ยมสำหรับความตึงของไดอะแฟรมและพารามิเตอร์ช่องว่างแม่เหล็ก ตัวแปร 16Ω แสดงให้เห็น SPL ที่ 91.8–95.0dB ในขณะที่ตัวแปร 32Ω บรรลุ 93.9–98.5dB ซึ่งทั้งคู่ให้อัตรากำไรที่สำคัญเหนือค่าขั้นต่ำ 85dB เสียงช่วงบนของ SPL มีตั้งแต่ 6.8dB ถึง 13.5dB ซึ่งรองรับการลดทอนระดับระบบตั้งแต่กรอบหุ้ม ตะแกรง และอายุของส่วนประกอบ
MEIDI ผลิต MLT-9025 ทั้งสองรุ่นบนสายการประกอบ SMD โดยเฉพาะ พร้อมการพันคอยล์ การบัดกรี และการสอบเทียบเสียงอัตโนมัติ โรงงานในมณฑลเจียงซูของเรารักษาใบรับรอง ISO 9001:2015 โดยมีการควบคุมกระบวนการทางสถิติในทุกขั้นตอนการผลิต
ชุดการผลิตแต่ละชุดผ่านการทดสอบคุณสมบัติที่สม่ำเสมอ:
คุณลักษณะทางไฟฟ้า – การตรวจสอบความต้านทานของคอยล์ กระแสไฟฟ้าที่ใช้งาน และความถี่เรโซแนนซ์ 100%
การตรวจสอบเสียง - การสุ่มตัวอย่างทางสถิติยืนยัน SPL ≥85dB; ผลลัพธ์ที่วัดได้สม่ำเสมอเกิน 91dB
ความทนทานต่อสภาพอากาศ – การจัดเก็บที่อุณหภูมิสูง 48 ชั่วโมงที่ +80°C, การจัดเก็บที่อุณหภูมิต่ำ 48 ชั่วโมงที่ -30°C และการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน 5 รอบ (-30°C ↔ +80°C, การคงอยู่ 30 นาทีต่อสภาวะสุดขั้ว)
ความเค้นเชิงกล – การสั่นสะเทือนแบบไซนูซอยด์ (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, รวม 0.5 ชั่วโมง) และแรงตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
ต้านทานความชื้น – 48 ชั่วโมงที่ 50°C / 95% RH พร้อมการคืนสภาพและคุณลักษณะทางไฟฟ้า 2 ชั่วโมง
ความต้านทานความร้อนของบัดกรี – 250°C เป็นเวลา 10 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม. รวมถึงการปฏิบัติตามโปรไฟล์การรีโฟลว์
มีเอกสารการปฏิบัติตามข้อกำหนด RoHS และ REACH รหัสระบุล็อตช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต ผลการทดสอบ และใบรับรองวัตถุดิบได้อย่างสมบูรณ์
คำถามที่ 1: MLT‑9025 แบบวงกลมขนาด 9.0 มม. เป็นอย่างไรเมื่อเปรียบเทียบกับรุ่นอื่นขนาดสี่เหลี่ยมจัตุรัส 8.5 มม. เช่น MLT-8540
รูปทรงวงกลมของ MLT-9025 ช่วยเพิ่มพื้นที่ไดอะแฟรมให้สูงสุดสำหรับขนาดพื้นที่ใช้งานที่กำหนด โดยวงกลมขนาด 9.0 มม. ล้อมรอบ 63.6 มม.² เทียบกับ 72.3 มม.² สำหรับสี่เหลี่ยมจัตุรัส 8.5 มม. อย่างไรก็ตาม ความสูง 2.5 มม. (เทียบกับ 4.0 มม. สำหรับ MLT-8540) ทำให้ MLT-9025 เป็นตัวเลือกที่ต้องการเมื่อระยะห่างของแกน z ถูกจำกัดอย่างรุนแรง เอาต์พุตเสียงเทียบเคียงได้ (≥85dB ทั้งคู่) แต่โปรไฟล์ที่ต่ำกว่าของ MLT-9025 จะทำให้ประสิทธิภาพการเรโซแนนซ์ความถี่ต่ำลดลงบางส่วน เลือก MLT‑9025 สำหรับตัวเครื่องแบบบาง เลือก MLT-8540 สำหรับพื้นที่ส่วนหัวของเสียงสูงสุดที่มีพื้นที่ในแนวตั้ง
คำถามที่ 2: วงจรขับเคลื่อนใดที่แนะนำสำหรับแต่ละรุ่น?
รุ่น 16Ω ที่ 3.6V ดึงกระแสไฟ ≤100mA และสามารถขับเคลื่อนได้โดยตรงจากพิน MCU GPIO ที่มีความสามารถ (ตรวจสอบพิกัดกระแสไฟของพิน) หรือผ่านสวิตช์ทรานซิสเตอร์ NPN แบบธรรมดาที่มีตัวต้านทานพื้นฐาน 180Ω รุ่น 32Ω ที่ 5V ดึง ≤80mA แต่ต้องใช้สเตจไดรเวอร์เมื่อขับเคลื่อนจากลอจิก 3.3V จากลอจิก 5V ตัวต้านทานฐาน 330Ω พร้อมทรานซิสเตอร์เอนกประสงค์ (hเฟ≥ 200) ให้การขับเคลื่อนที่เพียงพอ จำเป็นต้องมีฟลายแบ็คไดโอด (1N4148 หรือที่คล้ายกัน) ทั่วทั้งคอยล์สำหรับทั้งสองรุ่น เพื่อปกป้ององค์ประกอบการขับเคลื่อนจากการดีดกลับแบบเหนี่ยวนำในระหว่างการเปลี่ยนการเปลี่ยน
คำถามที่ 3: ความสูง 2.5 มม. เพียงพอสำหรับเอาต์พุตเสียงที่เชื่อถือได้หรือไม่
ใช่. แม้ว่าช่องที่สูงขึ้น (3.0–4.0 มม.) จะช่วยเพิ่มประสิทธิภาพเรโซแนนซ์ของ Helmholtz แต่โปรไฟล์ 2.5 มม. ของ MLT-9025 จะให้ความดัง ≥85dB ผ่านการปรับความตึงของไดอะแฟรมและรูปทรงช่องว่างแม่เหล็กที่ปรับให้เหมาะสม การวัดตัวอย่างยืนยัน SPL ที่สูงกว่า 91dB ซึ่งแสดงให้เห็นว่ารูปทรงเพรียวบางไม่กระทบต่อประสิทธิภาพเสียง ข้อดีข้อเสียคือแบนด์วิดท์ความถี่: ความสูง 2.5 มม. จะรักษาเสียงสะท้อนที่ 2700Hz ไว้สูง แต่ให้การตอบสนองที่ไม่สะท้อนน้อยกว่าทางเลือกที่สูงกว่า สำหรับการใช้งานสัญญาณเตือนแบบโทนเสียงเดียว นี่ไม่ใช่ข้อจำกัด
คำถามที่ 4: ทั้งสองรุ่นสามารถทนต่ออุณหภูมิใต้ฝากระโปรงรถยนต์ได้หรือไม่
ช่วงการทำงานคือ -30°C ถึง +70°C ซึ่งครอบคลุมการใช้งานภายในรถยนต์และห้องโดยสารส่วนใหญ่ สภาพแวดล้อมใต้ฝากระโปรงที่เกิน +70°C จำเป็นต้องมีการจัดการระบายความร้อนหรือกลุ่มออดอุณหภูมิสูงทางเลือก ระดับพื้นที่จัดเก็บ -40°C รองรับโลจิสติกส์สตาร์ทขณะเครื่องเย็นและการขนส่งในฤดูหนาวโดยไม่เสื่อมสภาพ แต่ไม่รับประกันการทำงานที่ยั่งยืนที่อุณหภูมิต่ำกว่า -30°C สำหรับการใช้งานในห้องเครื่องยนต์ โปรดติดต่อ MEIDI เพื่อขอคำแนะนำเกี่ยวกับตัวแปรอุณหภูมิสูง
คำถามที่ 5: ความถี่เรโซแนนซ์หรือค่าอิมพีแดนซ์แบบกำหนดเองมีให้สำหรับโปรแกรม OEM หรือไม่
ใช่. MEIDI รองรับการปรับแต่ง OEM/ODM รวมถึงค่าอิมพีแดนซ์ระดับกลาง (20–24Ω สำหรับสถาปัตยกรรมแบบแยกแรงดันไฟฟ้า), ความถี่เรโซแนนซ์ที่ปรับเปลี่ยน (ช่วง 2.0–3.5kHz), สีตัวเรือนทางเลือกสำหรับการระบุด้วยภาพ และบรรจุภัณฑ์เทปและม้วนแบบกำหนดเอง มีการใช้ปริมาณการสั่งซื้อขั้นต่ำและเวลานำ ติดต่อทีมขายของเราเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะและขอใบเสนอราคาสำหรับการกำหนดค่าแบบกำหนดเอง
คำถามที่ 6: รอยเท้า PCB ที่แนะนำสำหรับแพ็คเกจทรงกลมขนาด 9.0 มม. คืออะไร
แนะนำให้ใช้รูปแบบแผ่นวงกลมที่ตรงกับเส้นผ่านศูนย์กลางตัวเรือน 9.0 มม. โดยมีระยะห่าง 0.25 มม. ต่อด้าน ขั้วต่อ SMD ตั้งอยู่ที่ด้านล่างของตัวเครื่องทรงกลม รอยเท้า PCB ควรมีแผ่นสี่เหลี่ยมสองแผ่นอยู่ใต้ส่วนประกอบโดยวางตำแหน่งตามระยะห่างของเทอร์มินัลที่ระบุในแผ่นข้อมูล MEIDI ให้คำแนะนำรอยเท้าที่สอดคล้องกับ IPC และไฟล์ 3D STEP เมื่อมีการร้องขอ
หากต้องการเอกสารทางเทคนิคฉบับสมบูรณ์ คำแนะนำเกี่ยวกับรอยเท้า PCB วงจรไดรเวอร์อ้างอิงสำหรับตัวแปรอิมพีแดนซ์ทั้งสองแบบ หรือราคาตามปริมาณ โปรดติดต่อฝ่ายสนับสนุนด้านวิศวกรรมของ MEIDI มีตัวอย่างทางวิศวกรรมของทั้งรุ่น 16Ω และ 32Ω สำหรับโครงการพัฒนาที่มีคุณสมบัติเหมาะสม
โดยปกติแล้วทีมวิศวกรแอปพลิเคชันของเราจะตอบกลับภายในหนึ่งวันทำการพร้อมคำแนะนำเกี่ยวกับโปรไฟล์ reflow บันทึกการรวมตู้เก็บเสียง และการสนับสนุนการออกแบบที่ปรับให้เหมาะกับความต้องการด้านแรงดันไฟฟ้าและกระแสไฟเฉพาะของคุณ
