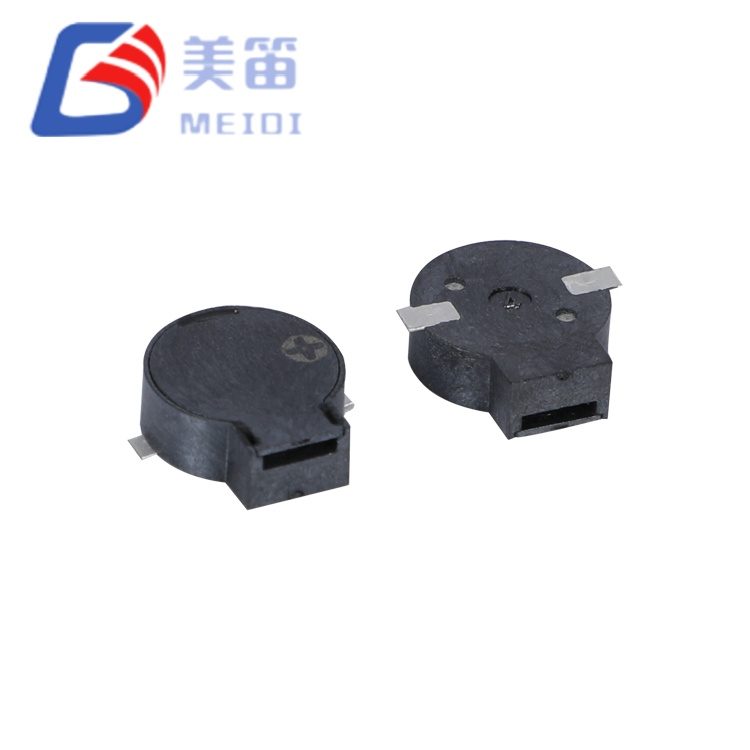

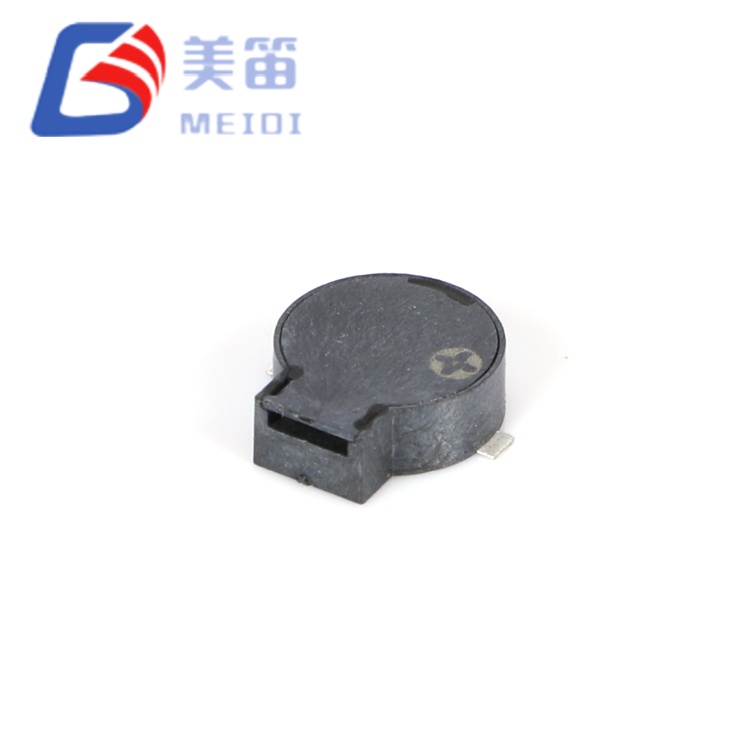

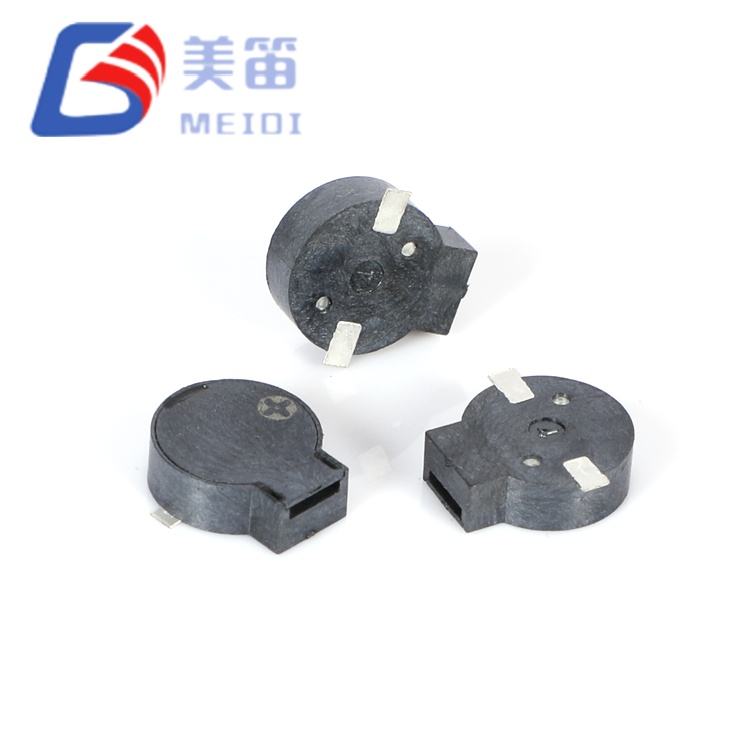

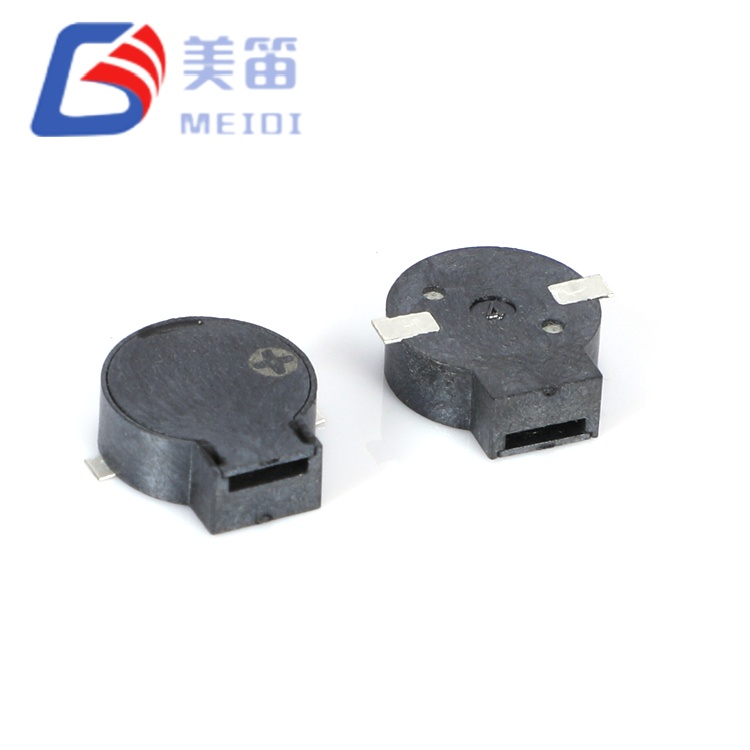

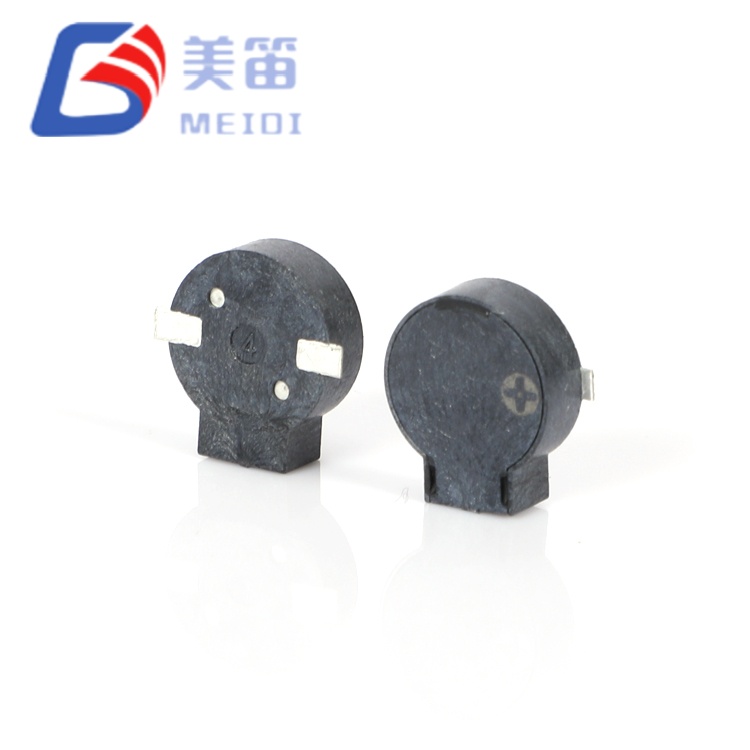

ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 9*3.2 มม. ประกอบด้วยออดแม่เหล็กไฟฟ้าแบบพาสซีฟสองตัวที่มีขนาดเป็นวงกลมขนาด 9.0 มม. โดยมีโปรไฟล์ขนาด 3.2 มม. โดยให้จุดกึ่งกลางระหว่างตัวเลือกขนาด 2.5 มม. ที่บางเฉียบเป็นพิเศษและขนาดที่สูงกว่า 4.0 มม. มีอิมพีแดนซ์ให้เลือกสองแบบ: รุ่น 16Ω (MLT‑9032‑16R) สำหรับระบบ 2.5–4.5V และรุ่น 32Ω (MLT‑9032‑32R) สำหรับบัส 4.5–6.5V โดยทั้งคู่ให้แรงดันเสียง ≥80dB ที่ 2700Hz จากซองกลไกเดียวกัน
Produced at MEIDI’s ISO‑9001 certified facility in Jiangsu Province, the 3.2 mm cavity height provides increased internal resonance volume compared to 2.5 mm variants, improving low‑frequency acoustic efficiency without significantly impacting z‑axis clearance. The circular 9 mm diaphragm generates consistent output across production batches, with sample data showing SPL values typically exceeding 86 dB. The black LCP housing supports reflow soldering at 255 °C and operates from -30 °C to +70 °C, with storage capability down to -40 °C for cold‑chain logistics.
| พารามิเตอร์ | MLT-9032-16R | MLT-9032-32R |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์ (o-p) | 5.0 V (o-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2.5 – 4.5 V (o-p) | 4.5 – 6.5 V (o-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล | ≥ 80 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ | ≤ 80 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | 2700 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 16 ± 3 โอห์ม | 32 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส |

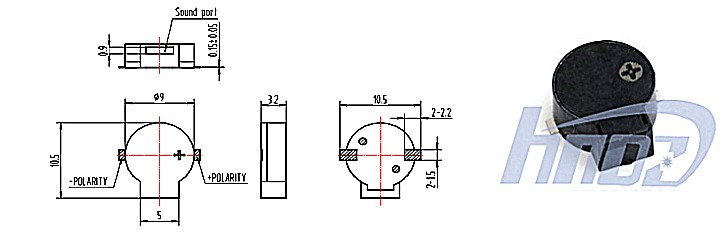

| ขนาด (เส้นผ่านศูนย์กลาง × สูง) | 9.0 × 3.2 มม | 9.0 × 3.2 มม |
| น้ำหนัก | 0.8 ก | 0.8 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | แอลซีพีสีดำ |
| วิธีการบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 9*3.2 มม. อยู่ในตำแหน่งที่เหมาะสมระหว่างตระกูล MLT‑9025 ขนาด 2.5 มม. ที่บางเป็นพิเศษกับตระกูล MLT‑8540 ขนาด 4.0 มม. ที่สูงกว่า ความสูงของช่อง 3.2 มม. ให้เสียงสะท้อนของ Helmholtz ที่ได้รับการปรับปรุงที่ 2700Hz เมื่อเทียบกับรุ่น 2.5 มม. ซึ่งให้ประสิทธิภาพเสียงที่ได้รับการปรับปรุงโดยไม่เกินงบประมาณแกน z ของตู้อุตสาหกรรมและยานยนต์ส่วนใหญ่ ทำให้เป็นตัวเลือกที่หลากหลายสำหรับการออกแบบที่มีระยะห่างในแนวตั้งจำกัด แต่เอาต์พุตเสียงจะต้องแข็งแกร่ง
สถาปัตยกรรมอิมพีแดนซ์คู่ให้ความยืดหยุ่นในการจัดซื้อเช่นเดียวกับผลิตภัณฑ์ซีรีส์ MLT อื่นๆ: รอยเท้าทางกลเดี่ยวรองรับทั้งตัวแปร 16Ω และ 32Ω ช่วยให้วิศวกรสามารถประเมินรางแรงดันไฟฟ้าที่แตกต่างกันโดยไม่ต้องเปลี่ยนเค้าโครง PCB รุ่น 16Ω ได้รับการปรับให้เหมาะสมสำหรับ Li-ion 3.6V และระบบลอจิก 3.3V ในขณะที่รุ่น 32Ω กำหนดเป้าหมายไปที่ 5V ในยานยนต์และรถบัสอุตสาหกรรม โดยแต่ละรุ่นจะมีการใช้กระแสไฟที่ปรับให้เหมาะกับระดับแรงดันไฟฟ้า
ฐานวางแบบวงกลมขนาด 9.0 มม. ให้พื้นที่ไดอะแฟรมที่ใหญ่กว่าทางเลือกอื่นแบบสี่เหลี่ยมจัตุรัส 8.5 มม. ซึ่งมีส่วนทำให้ประสิทธิภาพ SPL ที่วัดได้ มวล 0.8 กรัม ช่วยให้มั่นใจในการจัดการที่เชื่อถือได้ด้วยอุปกรณ์หยิบและวางมาตรฐาน และตัวเครื่อง LCP สีดำจะรักษาความเสถียรของมิติตลอดช่วงความร้อนเต็มรูปแบบ รองรับทั้งกระบวนการรีโฟลว์และการบัดกรีแบบคลื่น
ช่องขยายสำหรับการเพิ่มประสิทธิภาพความถี่ต่ำ – ความสูง 3.2 มม. ให้ระดับเสียงสะท้อนภายในเพิ่มขึ้น เมื่อเทียบกับขนาด 2.5 มม. เพิ่มประสิทธิภาพเสียงที่ 2.7kHz โดยไม่ขยายรอยเท้า PCB
แพลตฟอร์มแบบครบวงจรที่มีอิมพีแดนซ์คู่ – ตัวเลือก 16Ω และ 32Ω จากซองกลไกขนาด 9.0×3.2 มม. ที่เหมือนกัน ขจัดการออกแบบกลไกใหม่เมื่อประเมินสถาปัตยกรรมแรงดันไฟฟ้าของไดรฟ์ตลอดรุ่นผลิตภัณฑ์
การเจาะสัญญาณรบกวนความถี่ต่ำ – ศูนย์เรโซแนนซ์ 2700Hz กำหนดเป้าหมายย่านความถี่ 2–3kHz โดยที่ความหนาแน่นสเปกตรัมของเสียงรบกวนรอบข้างทางอุตสาหกรรมลดลง ทำให้การรับรู้การแจ้งเตือนในสภาพแวดล้อมของเครื่องจักรและยานพาหนะดีขึ้น
ประสิทธิภาพกระแสไฟฟ้าที่ปรับแรงดันไฟฟ้าให้เหมาะสม – ตัวแปร 16Ω ≤100mA ที่ 3.6V; ตัวแปร 32Ω ≤80mA ที่ 5V; ตรวจสอบประสิทธิภาพการระบายความร้อนและ EMI ในกล่องหุ้มเป้าหมาย
การจัดเก็บในสภาพอากาศเย็นแบบขยาย – อัตราการจัดเก็บ -40°C รองรับการขนส่งอาร์กติก อุปกรณ์ในระดับความสูง และเครื่องจักรที่จัดเก็บในฤดูหนาวโดยไม่มีการย่อยสลายแบบพาราเมตริก
โครงสร้าง LCP ที่รองรับการรีโฟลว์ – โพลีเมอร์ผลึกเหลวสีดำทนทานต่ออุณหภูมิรีโฟลว์แบบไร้สารตะกั่วสูงสุด 255±5°C สูงสุด 3 รอบ ช่วยรักษามิติความเสถียรตลอดช่วงความร้อนเต็มรูปแบบ
ระบบอัตโนมัติในคลังสินค้าและหุ่นยนต์ลอจิสติกส์ – การหลีกเลี่ยงการชน การหยิบสินค้าเสร็จ และการแจ้งเตือนแท่นชาร์จใน AGV, AMR และระบบคัดแยกอัตโนมัติที่ทำงานในห้องโถงอุตสาหกรรมที่มีเสียงสะท้อนสูง
โครงสร้างพื้นฐานการชาร์จรถยนต์ไฟฟ้า – สถานะการเชื่อมต่อ ความผิดปกติ และเสียงเซสชั่นสมบูรณ์ในวอลล์บ็อกซ์ระดับ 2 และแท่นชาร์จ DC แบบเร็วพร้อมสถาปัตยกรรมบัสภายใน 5V
อุปกรณ์ขอบโทรคมนาคม – เกณฑ์ความร้อน พัดลมขัดข้อง และการแจ้งเตือนกำลังสำรองในเซลล์ขนาดเล็ก 5G หน่วยวิทยุระยะไกล และกล่องหุ้มแบ็คฮอลกลางแจ้ง
ห้องครัวเชิงพาณิชย์และอุปกรณ์บริการอาหาร – ครบวงจร แจ้งเตือนเมื่อถึงอุณหภูมิ และแง้มประตูในเตาอบลมร้อน เครื่องแช่เย็น และเครื่องจ่ายเครื่องดื่มอัตโนมัติ
ระบบภายในรางและขนส่งมวลชน – สิ่งกีดขวางประตู สถานีถัดไป และเสียงอินเตอร์คอมฉุกเฉินในรถไฟโดยสาร รถไฟใต้ดิน และชานชาลารถรางที่มีระบบย่อยควบคุม 24V-to-5V
ตัวควบคุมปั๊มและคอมเพรสเซอร์อุตสาหกรรม – การเกิดโพรงอากาศ แรงดันเกิน และการแจ้งเตือนช่วงเวลาการบำรุงรักษาในสถานีบำบัดน้ำเสีย เครื่องทำความเย็น HVAC และแผงจ่ายลมแบบนิวแมติก

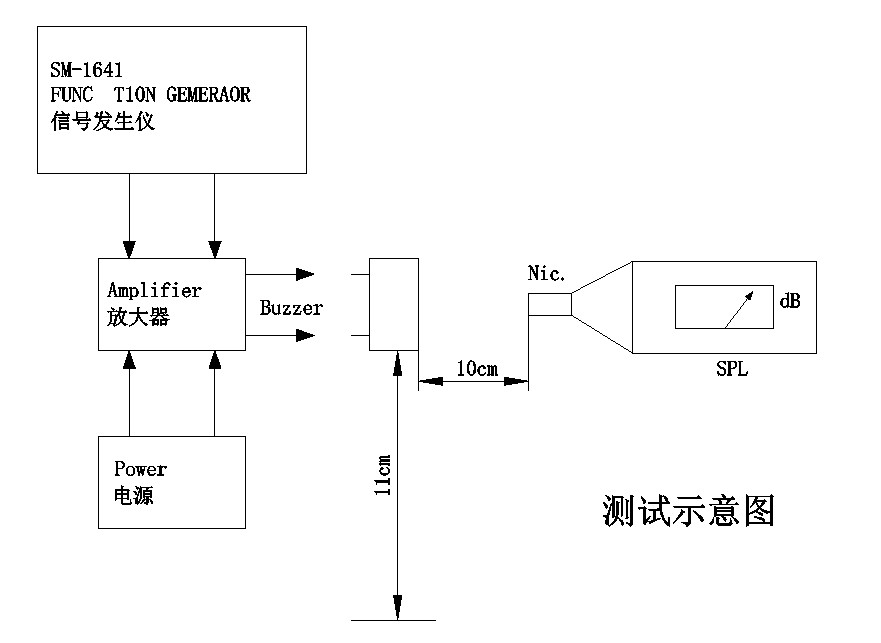

การตรวจสอบยืนยันชุดการผลิต (n=10 ต่อตัวแปร) ภายใต้เงื่อนไขมาตรฐาน – คลื่นสี่เหลี่ยมที่แรงดันไฟฟ้า ความถี่เรโซแนนซ์ รอบการทำงาน 50% การวัดระยะอิสระ 10 ซม. – ยืนยันการกระจายต่อไปนี้:
| ตัวแปร | ช่วง SPL (เดซิเบล) | ช่วงกระแส (mA) | ความถี่ (เฮิร์ตซ์) | ความต้านทาน (Ω) |
| MLT-9032-16R | 86.2–89.7 | 68.0–72.5 | 2700 (ตัวอย่างทั้งหมด) | 15.6–17.2 |
| MLT-9032-32R | 85.4–88.9 | 60.5–64.2 | 2700 (ตัวอย่างทั้งหมด) | 29.8–32.3 |
ตัวแปรทั้งสองแสดงค่าเบี่ยงเบนความถี่เป็นศูนย์ในทุกตัวอย่าง ซึ่งบ่งชี้ถึงการควบคุมการผลิตที่สมบูรณ์ ช่วง SPL ที่ 85.4–89.7dB ให้ 5.4dB ถึง 9.7dB ของ headroom ที่สูงกว่าขั้นต่ำ 80dB ซึ่งรองรับการลดทอนของตู้และการเสื่อมสภาพของส่วนประกอบ รุ่น 16Ω แสดงค่า SPL สูงสุดที่สูงกว่าเล็กน้อยเนื่องจากการจ่ายกระแสไฟฟ้าที่เพิ่มขึ้นที่แรงดันไฟฟ้าที่กำหนด ในขณะที่รุ่น 32Ω ให้เอาต์พุตที่เทียบเคียงได้โดยมีกระแสไฟลดลง เพื่อตรวจสอบจุดประสงค์ของการออกแบบการปรับแรงดันไฟฟ้าให้เหมาะสม
MEIDI ผลิต MLT-9032 ทั้งสองรุ่นบนสายการประกอบ SMD โดยเฉพาะ พร้อมการพันคอยล์ การบัดกรี และการสอบเทียบเสียงอัตโนมัติ โรงงานในมณฑลเจียงซูของเรารักษาใบรับรอง ISO 9001:2015 โดยมีการควบคุมกระบวนการทางสถิติในทุกขั้นตอนการผลิต
ชุดการผลิตแต่ละชุดผ่านการทดสอบคุณสมบัติที่สม่ำเสมอ:
คุณลักษณะทางไฟฟ้า – การตรวจสอบความต้านทานของคอยล์ กระแสไฟฟ้าที่ใช้งาน และความถี่เรโซแนนซ์ 100%
การตรวจสอบเสียง - การสุ่มตัวอย่างทางสถิติยืนยัน SPL ≥80dB; ผลลัพธ์ที่วัดได้สม่ำเสมอเกิน 85dB
ความทนทานต่อสภาพอากาศ – การจัดเก็บที่อุณหภูมิสูง 48 ชั่วโมงที่ +80°C, การจัดเก็บที่อุณหภูมิต่ำ 48 ชั่วโมงที่ -30°C และการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน 5 รอบ (-30°C ↔ +80°C, การคงอยู่ 30 นาทีต่อสภาวะสุดขั้ว)
ความเค้นเชิงกล – การสั่นสะเทือนแบบไซนูซอยด์ (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, รวม 0.5 ชั่วโมง) และแรงตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)
ต้านทานความชื้น – 48 ชั่วโมงที่ 50°C / 95% RH พร้อมการคืนสภาพและคุณลักษณะทางไฟฟ้า 2 ชั่วโมง
ความต้านทานความร้อนของบัดกรี – 250°C เป็นเวลา 10 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม. รวมถึงการปฏิบัติตามโปรไฟล์การรีโฟลว์
มีเอกสารการปฏิบัติตามข้อกำหนด RoHS และ REACH รหัสระบุล็อตช่วยให้สามารถตรวจสอบย้อนกลับไปยังวันที่ผลิต ผลการทดสอบ และใบรับรองวัตถุดิบได้อย่างสมบูรณ์
คำถามที่ 1: 3.2 มม. MLT‑9032 เปรียบเทียบกับ 2.5 มม. MLT‑9025 และ 4.0 มม. MLT‑8540 เป็นอย่างไร
ความสูง 3.2 มม. ของ MLT-9032 แสดงถึงเส้นทางตรงกลางระหว่างตระกูล MLT-9025 และ MLT-8540 เอาต์พุตเสียงสามารถเทียบเคียงได้กับทั้งสาม (≥80dB) แต่ช่องที่สูงกว่าให้การตอบสนองออฟเรโซแนนซ์ที่สม่ำเสมอมากกว่า และลดความไวต่อการโหลดเสียงของตู้ เลือก MLT-9025 สำหรับการออกแบบบางเฉียบ, MLT-9032 สำหรับระยะห่างที่สมดุล และ MLT-8540 สำหรับเสียงบนศีรษะสูงสุดที่มีพื้นที่ในแนวตั้ง
คำถามที่ 2: วงจรขับเคลื่อนใดที่แนะนำสำหรับแต่ละรุ่น?

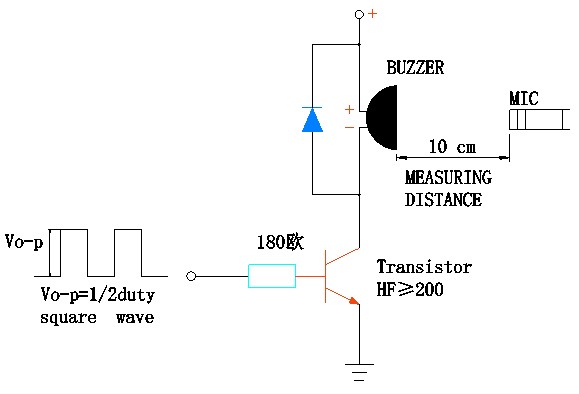

รุ่น 16Ω ที่ 3.6V ดึงกระแสไฟ ≤100mA และสามารถขับเคลื่อนได้โดยตรงจากพิน MCU GPIO ที่มีความสามารถ (ตรวจสอบอัตรากระแสไฟของพิน ≥100mA) หรือผ่านสวิตช์ทรานซิสเตอร์ NPN แบบธรรมดาที่มีตัวต้านทานฐาน 180Ω รุ่น 32Ω ที่ 5V ดึง ≤80mA แต่ต้องใช้สเตจไดรเวอร์เมื่อขับเคลื่อนจากลอจิก 3.3V จากลอจิก 5V ตัวต้านทานฐาน 330Ω พร้อมทรานซิสเตอร์เอนกประสงค์ (hเฟ≥ 200) ให้การขับเคลื่อนที่เพียงพอ จำเป็นต้องมีฟลายแบ็คไดโอด (1N4148 หรือคล้ายกัน) ตลอดคอยล์สำหรับทั้งสองรุ่น เพื่อปกป้ององค์ประกอบขับเคลื่อนจากการดีดกลับแบบเหนี่ยวนำระหว่างการสวิตช์
คำถามที่ 3: MLT-9032 สามารถเปลี่ยนออดแม่เหล็กแบบรูทะลุในการออกแบบที่มีอยู่ได้หรือไม่
ใช่ ด้วยการแก้ไขเค้าโครง PCB จากรูทะลุเป็นแผ่น SMD ฐานวางแบบวงกลมขนาด 9.0 มม. ใช้พื้นที่บอร์ดน้อยกว่าออดผ่านรูทะลุขนาด 12 มม. ทั่วไป ในขณะเดียวกันก็ไม่ต้องเจาะรูและการสอดด้วยตนเอง เอาต์พุตเสียง (≥80dB) ตรงหรือเกินกว่าค่าเทียบเท่ารูทะลุ 12 มม. จำนวนมาก ข้อควรพิจารณาในการออกแบบเบื้องต้นคือการย้ายวงจรไดรฟ์: ออดผ่านรูมักจะทำงานที่ 12V พร้อมด้วยออสซิลเลเตอร์ภายใน ในขณะที่ MLT-9032 ต้องการการกระตุ้นภายนอก 2.7kHz ที่ 3.6V หรือ 5V เอาต์พุต PWM ของไมโครคอนโทรลเลอร์หรือออสซิลเลเตอร์แบบธรรมดาจะเข้ามาแทนที่ไดรฟ์แบบสั่นในตัว
คำถามที่ 4: ความสูง 3.2 มม. ใช้ได้กับสมาร์ทโฟนและแท็บเล็ตมาตรฐานหรือไม่
โปรไฟล์ 3.2 มม. เกินงบประมาณแกน z ของสมาร์ทโฟนสมัยใหม่ส่วนใหญ่ (โดยทั่วไปจะอยู่เหนือ PCB 2.0–2.5 มม.) แต่ใส่ได้สบายๆ ในแท็บเล็ต แล็ปท็อป อุปกรณ์พกพาทางอุตสาหกรรม และตัวเครื่องภายในรถยนต์ซึ่งมีระยะห่างปกติ 4.0–6.0 มม. สำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภครุ่นบางเฉียบ ตระกูล MLT-9025 (2.5 มม.) หรือ MLT-5020 (2.0 มม.) มีความเหมาะสมมากกว่า MLT-9032 กำหนดเป้าหมายการใช้งานที่ประสิทธิภาพเสียงมีค่ามากกว่าความบางเฉียบอย่างแท้จริง
คำถามที่ 5: ความถี่เรโซแนนซ์หรือค่าอิมพีแดนซ์แบบกำหนดเองมีให้สำหรับโปรแกรม OEM หรือไม่

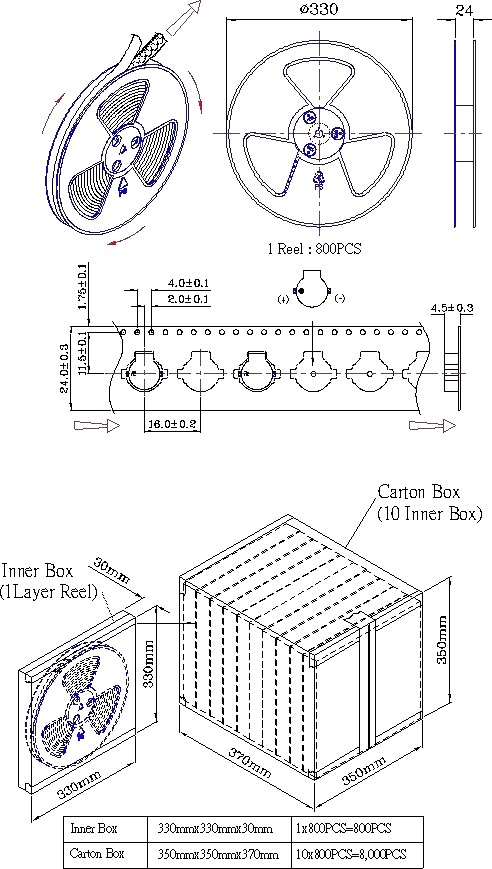

ใช่. MEIDI รองรับการปรับแต่ง OEM/ODM รวมถึงค่าอิมพีแดนซ์ระดับกลาง ความถี่เรโซแนนซ์ที่แก้ไข (ช่วง 2.0–3.5kHz) สีตัวเรือนทางเลือกสำหรับการระบุด้วยภาพ และบรรจุภัณฑ์เทปและม้วนแบบกำหนดเอง มีการใช้ปริมาณการสั่งซื้อขั้นต่ำและเวลานำ ติดต่อทีมขายของเราเพื่อหารือเกี่ยวกับข้อกำหนดเฉพาะและขอใบเสนอราคาสำหรับการกำหนดค่าแบบกำหนดเอง
คำถามที่ 6: อายุการใช้งานเสียงโดยทั่วไปภายใต้การทำงานต่อเนื่องคือเท่าไร?
คุณสมบัติมาตรฐานประกอบด้วยการทำงานต่อเนื่อง 96 ชั่วโมงที่อุณหภูมิ 25°C โดยมีคลื่นสี่เหลี่ยมรอบการทำงาน 50% สำหรับการใช้งานโทนเสียงต่อเนื่องไม่จำกัด MEIDI แนะนำให้จำกัดรอบการทำงานไว้ที่ 50% หรือใช้รูปแบบการแจ้งเตือนเป็นระยะๆ (เช่น เปิด 1 วินาที ปิด 3 วินาที) เพื่อลดความร้อนของคอยล์และยืดอายุการใช้งาน ข้อมูลการทดสอบอายุการใช้งานที่ขยายออกไปสำหรับสภาวะการทำงานเฉพาะสามารถขอได้ตามคำขอ
หากต้องการเอกสารทางเทคนิคฉบับสมบูรณ์ คำแนะนำเกี่ยวกับรอยเท้า PCB วงจรไดรเวอร์อ้างอิงสำหรับตัวแปรอิมพีแดนซ์ทั้งสองแบบ หรือราคาตามปริมาณ โปรดติดต่อฝ่ายสนับสนุนด้านวิศวกรรมของ MEIDI มีตัวอย่างทางวิศวกรรมของทั้งรุ่น 16Ω และ 32Ω สำหรับโครงการพัฒนาที่มีคุณสมบัติเหมาะสม
โดยปกติแล้วทีมวิศวกรแอปพลิเคชันของเราจะตอบกลับภายในหนึ่งวันทำการพร้อมคำแนะนำเกี่ยวกับโปรไฟล์ reflow บันทึกการรวมตู้เก็บเสียง และการสนับสนุนการออกแบบที่ปรับให้เหมาะกับความต้องการด้านแรงดันไฟฟ้าและกระแสไฟเฉพาะของคุณ
