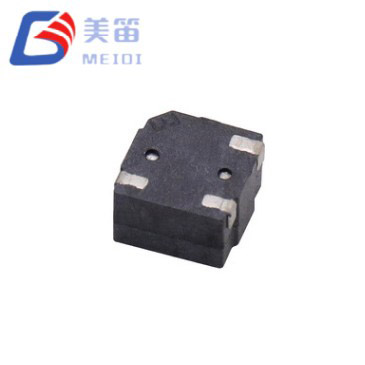

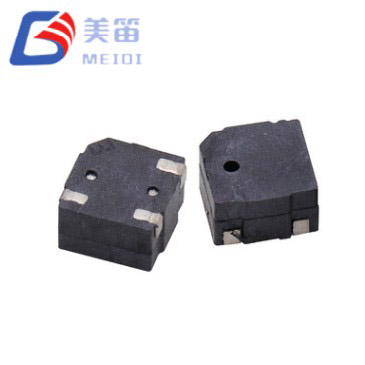

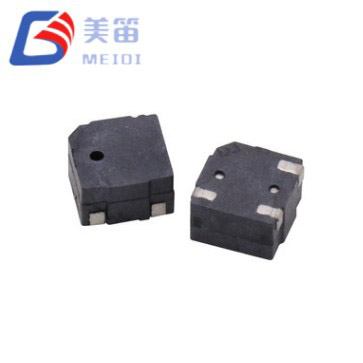

ออดแม่เหล็กไฟฟ้าแบบพาสซีฟ SMD ขนาด 5*3 มม. เป็นออดแม่เหล็กไฟฟ้าแบบพาสซีฟแบบติดตั้งบนพื้นผิวซึ่งเพิ่มความสูงของช่องเป็น 3.0 มม. ภายในแพ็คเกจขนาดกะทัดรัด 5.0×5.0 มม. ของซีรี่ส์ MLT-5000 ระดับเสียงภายในเพิ่มเติมนี้ช่วยให้ทรานสดิวเซอร์ส่งระดับความดันเสียงที่สูงขึ้นโดยไม่ต้องเพิ่มพื้นที่ PCB ให้การอัพเกรดในทางปฏิบัติสำหรับการออกแบบที่ต้องการสัญญาณเตือนที่โดดเด่นมากขึ้น แต่ถูกจำกัดด้วยข้อจำกัดของโครงร่างบอร์ด ออดดังกล่าวขับเคลื่อนด้วยคลื่นสี่เหลี่ยมหรือสัญญาณ PWM ภายนอก 4000Hz และอิมพีแดนซ์ของคอยล์ 12Ω ทำให้สามารถเชื่อมต่อโดยตรงกับพิน GPIO ของไมโครคอนโทรลเลอร์ 3.3V จำนวนมากได้ ทำให้รายการวัสดุง่ายขึ้น
MEIDI พัฒนา MLT‑5030 สำหรับการใช้งานที่เสียงในตู้หรือเสียงรบกวนรอบข้างต้องการเอาต์พุตมากกว่าทางเลือกที่มีความสูง 2.0 มม. ข้อมูลการทดสอบจากตัวอย่างการผลิต 10 หน่วยแสดงระดับความดันเสียงระหว่าง 87.8dB ถึง 89.5dB ที่ 10 ซม. โดยมีกระแสดึงที่ 86.7mA ถึง 89.0mA ผลลัพธ์ที่วัดได้เหล่านี้สอดคล้องกับค่าขั้นต่ำที่รับประกันที่ 80dB และกระแสสูงสุดที่ 100mA ทำให้วิศวกรมีขอบเขตประสิทธิภาพที่ชัดเจนในการทำงานภายใน
ความสูงโปรไฟล์ 3.0 มม. จะเพิ่มระดับเสียงของห้องเรโซแนนซ์ แปลโดยตรงเป็นความดันเสียงที่สูงขึ้นเมื่อเทียบกับรุ่น 2.0 มม. ในซีรีส์เดียวกัน ในขณะที่ขนาด 5.0×5.0 มม. ยังคงไม่เปลี่ยนแปลง
ความต้านทานของคอยล์ที่ 12Ω ทำให้สามารถขับเคลื่อนออดได้โดยตรงจากเอาต์พุตไมโครคอนโทรลเลอร์ 3.3V มาตรฐาน ซึ่งช่วยลดความจำเป็นในการแยกทรานซิสเตอร์สเตจในการออกแบบหลายๆ แบบ และลดจำนวนส่วนประกอบ
ช่วงแรงดันไฟฟ้าในการทำงานขยายจาก 2V เป็น 4V ครอบคลุมแบตเตอรี่ลิเธียมไอออนเซลล์เดียว เซลล์แบบเหรียญ และรางควบคุม 3.3V โดยไม่มีการปรับแรงดันไฟฟ้าเพิ่มเติม

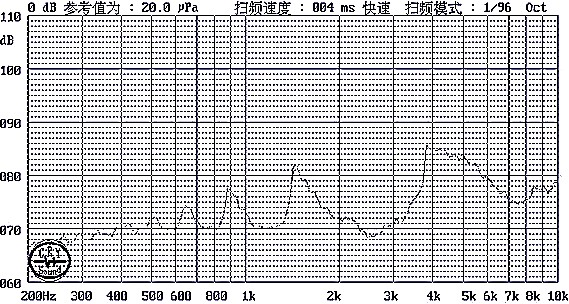

เอาต์พุตเสียงระบุอย่างน้อย 80dB ที่ 10 ซม. ภายใต้ไดรฟ์ 3V โดยมีความถี่เรโซแนนซ์ 4000Hz และค่าความคลาดเคลื่อน ±300Hz
โครงสร้าง LCP สีดำได้รับการจัดอันดับสำหรับการทำงานต่อเนื่องตั้งแต่ -20°C ถึง +70°C และเข้ากันได้กับการบัดกรีแบบรีโฟลว์แบบไร้สารตะกั่วมาตรฐานจนถึงจุดสูงสุด 255°C
เนื่องจากเป็นส่วนประกอบแม่เหล็กไฟฟ้าแบบพาสซีฟ Buzzer แบบแม่เหล็กแบบพาสซีฟขนาด 5*3 มม. จึงต้องอาศัยสัญญาณกระตุ้น AC ซึ่งโดยทั่วไปจะเป็นคลื่นสี่เหลี่ยม 4000Hz เพื่อสร้างเสียง คอยล์ขนาด 12Ω นำเสนอโหลดที่สามารถขับเคลื่อนด้วยพิน GPIO 3.3V จำนวนมากที่สามารถจ่ายกระแสไฟได้สูงสุด 100mA แม้ว่าบัฟเฟอร์ทรานซิสเตอร์จะยังคงเป็นตัวเลือกที่แนะนำ เมื่อความจุกระแสไฟของพินไม่แน่นอน หรือเมื่อออดหลายตัวใช้รางร่วมกัน หน้าต่างการทำงาน 2V ถึง 4V มีพื้นที่ว่างเหนือเส้นโค้งการคายประจุแบตเตอรี่และความคลาดเคลื่อนของแหล่งจ่ายไฟ ที่ระดับ 3.0V ความดันเสียงจะสูงถึงอย่างน้อย 80dB และตัวอย่างการผลิตจะเกิน 87dB อย่างสม่ำเสมอ ซึ่งยืนยันถึงประโยชน์ของช่องที่ขยายใหญ่ขึ้น

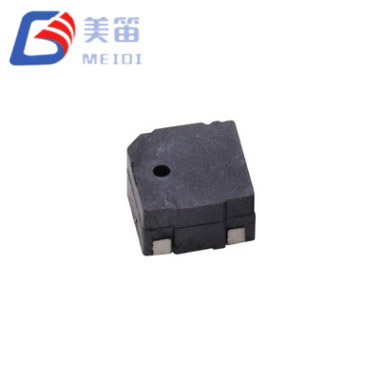

ความถี่เรโซแนนซ์ได้รับการแก้ไขที่ 4000Hz ซึ่งอยู่ในช่วงที่การได้ยินของมนุษย์มีความไวมากที่สุด ทำให้ได้ยินเสียงได้ชัดเจนแม้ในสภาพแวดล้อมที่มีเสียงดังปานกลาง ช่องรับเสียงแบบออฟเซ็ตได้รับการออกแบบมาเพื่อฉายโทนเสียงไปข้างหน้า ซึ่งมีประโยชน์เมื่อวางออดไว้ด้านหลังตะแกรงหรือช่องเปิดทิศทางในกล่องหุ้ม ที่น้ำหนัก 0.1 กรัม ส่วนประกอบจะเพิ่มมวลเล็กน้อยให้กับบอร์ด และสามารถวางได้โดยอุปกรณ์หยิบและวางมาตรฐาน

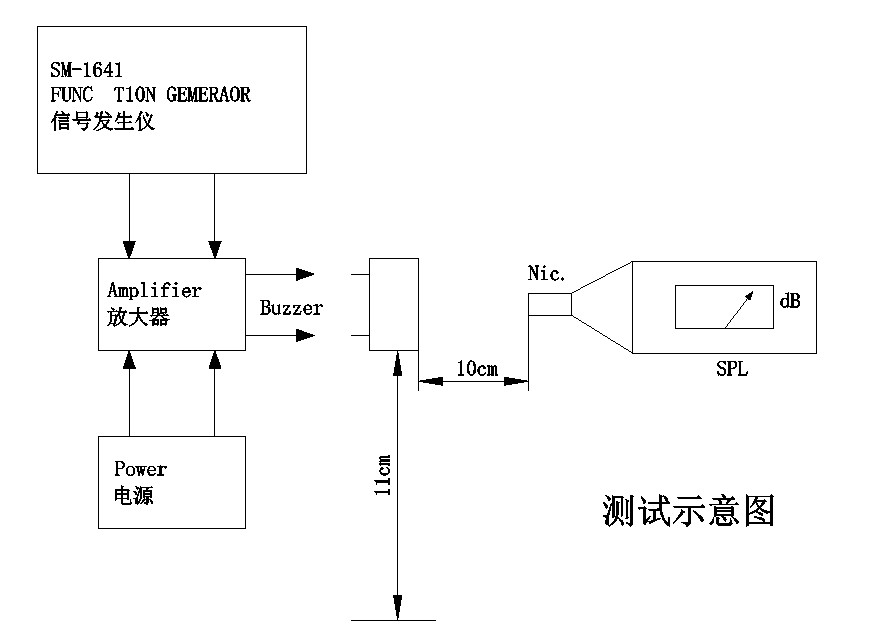

MEIDI ทำการทดสอบเสียงในทุกชุดการผลิต และตัวเลขประสิทธิภาพโดยทั่วไปที่อ้างถึงในเอกสารข้อมูลได้มาจากการวัดดังกล่าว ข้อมูลจำเพาะที่รับประกันเป็นพื้นฐานที่เชื่อถือได้สำหรับการออกแบบระบบ ในขณะที่ข้อมูลตัวอย่างให้มุมมองที่สมจริงของสิ่งที่คาดหวังได้จากการผลิตในปริมาณมาก
ความสูงของช่องที่เพิ่มขึ้น 3.0 มม. ให้ความได้เปรียบทางเสียงที่วัดได้เหนือทางเลือก 2.0 มม. ที่บางกว่า โดยไม่ต้องขยายพื้นที่ PCB ทำให้เป็นการอัพเกรดแบบดรอปอินสำหรับเลย์เอาต์ 5 มม. ที่มีอยู่ซึ่งมีระยะห่างในแนวตั้งที่ต้องการ
ความต้านทานของคอยล์ 12Ω ช่วยให้สามารถขับ GPIO ได้โดยตรงบนไมโครคอนโทรลเลอร์ 3.3V จำนวนมาก ทำให้วงจรขับเคลื่อนง่ายขึ้นและประหยัดพื้นที่บอร์ด
ความทนทานต่อแรงดันไฟฟ้าของแหล่งจ่ายไฟที่ 2V ถึง 4V รองรับแหล่งจ่ายแรงดันไฟฟ้าต่ำได้หลากหลาย ตั้งแต่ชุดลิเธียมเซลล์เดียวไปจนถึงรางลอจิกแบบควบคุม
ตัวเรือน LCP รักษารูปร่างและความสมบูรณ์ของแผ่นบัดกรีผ่านวงจรการไหลซ้ำ โดยมีอุณหภูมิสูงสุดที่กำหนดที่ 255°C และผ่านได้สูงสุดสามครั้ง ซึ่งรองรับการประกอบสองด้านเมื่อจำเป็น
การปล่อยเสียงตามทิศทางผ่านรูออฟเซ็ตช่วยเน้นการแจ้งเตือนไปยังผู้ใช้ ปรับปรุงความดังที่รับรู้ในการติดตั้งแบบเผชิญหน้า
| พารามิเตอร์ | ค่า |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.0 V (o-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2 – 4 โวลต์ (o-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 80 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 4000 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 12 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -20 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -30 องศาเซลเซียส ~ +80 องศาเซลเซียส |
| ขนาด (ยาว × กว้าง × สูง) | 5.0 × 5.0 × 3.0 มม |
| น้ำหนัก | 0.1 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ |
| วิธีการบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ |
คำอธิบายกรณีการใช้งานต่อไปนี้อิงตามคุณลักษณะทางไฟฟ้าและเสียงของ MLT-5030 สิ่งเหล่านี้จัดทำไว้เป็นแนวทางในการบูรณาการและควรได้รับการตรวจสอบความถูกต้องสำหรับผลิตภัณฑ์ขั้นสุดท้ายและสภาพแวดล้อมด้านกฎระเบียบที่เฉพาะเจาะจง
แผงสัญญาณเตือนทางอุตสาหกรรมและตัวควบคุมกระบวนการได้รับประโยชน์จากเอาต์พุต 85dB+ และขนาด 5 มม. ซึ่งพอดีกับบอร์ด I/O หนาแน่นซึ่งจำเป็นต้องมีจุดแจ้งเตือนหลายจุด โดยทั่วไปความสูง 3.0 มม. จะเข้ากันได้กับระยะห่างเหนือกรอบ DIN-rail มาตรฐาน
แผงปุ่มควบคุมความปลอดภัยและการควบคุมการเข้าถึง อุปกรณ์ตรวจจับการบุกรุก และเครื่องส่งเสียงสัญญาณเตือนไฟไหม้สามารถใช้การส่งสัญญาณทิศทางของออดเพื่อส่งเสียงไปยังผู้ใช้ ในขณะที่ไดรฟ์ GPIO โดยตรงช่วยลดความยุ่งยากในการติดตั้งหลายโซน
อุปกรณ์วินิจฉัยทางการแพทย์ เช่น เครื่องวิเคราะห์แบบตั้งโต๊ะและจอภาพผู้ป่วย มักต้องการการแจ้งเตือนที่ชัดเจนและเสถียรด้านความถี่สำหรับการสิ้นสุดรอบการทำงานหรือสภาวะข้อผิดพลาด โทนเสียง 4000Hz แตกต่างจากเสียงรบกวนรอบข้างความถี่ต่ำซึ่งพบได้ทั่วไปในสถานพยาบาล
เครื่องใช้ไฟฟ้าเชิงพาณิชย์ รวมถึงเครื่องล้างจานอุตสาหกรรม เครื่องซักผ้า และอุปกรณ์จำหน่ายสินค้าอัตโนมัติ สามารถไว้วางใจ MLT-5030 สำหรับการแจ้งเตือนเมื่อสิ้นสุดรอบการทำงานและการแจ้งเตือนข้อผิดพลาด โดยมีช่วงแหล่งจ่ายไฟที่กว้างเพื่อรองรับการเปลี่ยนแปลงแรงดันไฟฟ้าตามแบบฉบับของแผงควบคุมเครื่องใช้ไฟฟ้า
ระบบเสริมในยานยนต์ เช่น พรอกซิมิตี้เซนเซอร์ถอยหลัง ตัวเตือนให้คาดเข็มขัดนิรภัย และไฟแสดงการชาร์จ EV สามารถใช้ออดในระบบ 12V ได้เมื่อมีการเพิ่มตัวต้านทานแบบอนุกรมเพื่อลดแรงดันไฟฟ้า หรือใช้โดยตรงในวงจรย่อย 3.3V
อุปกรณ์ IoT กลางแจ้ง เซ็นเซอร์สิ่งแวดล้อม และโหนดโครงสร้างพื้นฐานของเมืองอัจฉริยะที่โดนลมและเสียงพื้นหลัง สามารถใช้ประโยชน์จากแรงดันเสียงที่สูงขึ้นจากช่องขนาด 3.0 มม. เพื่อรักษาความสามารถในการได้ยิน
ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 5*3 มม. จัดการกับข้อขัดแย้งด้านฮาร์ดแวร์ทั่วไป: ความต้องการเอาต์พุตเสียงที่มากขึ้นโดยไม่ต้องเพิ่มพื้นที่ PCB ด้วยการเพิ่มความสูงของออดจาก 2.0 มม. เป็น 3.0 มม. MEIDI ได้สร้างส่วนประกอบที่เหมาะกับแผ่นบัดกรีแบบเดียวกับ MLT-5020 และ MLT-5020H ที่บางกว่า ทำให้สามารถอัพเกรดประสิทธิภาพเสียงได้โดยไม่ต้องเปลี่ยนเค้าโครง ระดับเสียงภายในเพิ่มเติมให้ระดับความดันเสียงในช่วง 80dB สูงอย่างสม่ำเสมอ ตามที่ยืนยันโดยการวัดตัวอย่างการผลิต

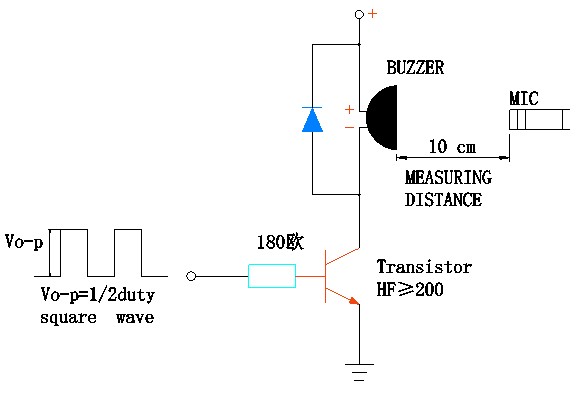

ความต้านทานของคอยล์ 12Ω ถูกเลือกเพื่อให้ข้อกำหนดของไดรฟ์เป็นเรื่องง่าย พิน MCU 3.3V ที่สามารถจ่ายกระแสไฟ 100mA สามารถสั่งการออดได้โดยตรง ซึ่งมีประโยชน์ในการออกแบบที่คำนึงถึงต้นทุนซึ่งทรานซิสเตอร์ทุกตัวมีความสำคัญ สำหรับนักออกแบบที่ชอบบัฟเฟอร์ ทรานซิสเตอร์ NPN หรือ MOSFET ขนาดเล็กใช้งานได้กับระดับลอจิกมาตรฐานและเพิ่มพื้นที่น้อยที่สุด
ตัวเรือน LCP สีดำได้รับการพิสูจน์ผ่านการทดสอบความน่าเชื่อถือซึ่งรวมถึงการทดสอบการหมุนเวียนของอุณหภูมิ การทดสอบการสั่นสะเทือนและการตกกระแทก ทำให้มั่นใจในความเสถียรในระยะยาว ส่วนประกอบนี้เข้ากันได้กับสาย SMT อัตโนมัติ และสามารถทนต่อความเครียดจากความร้อนของกระบวนการรีโฟลว์สองด้านได้ มีตัวอย่างเพื่อตรวจสอบประสิทธิภาพเสียงในตู้ของคุณก่อนที่จะดำเนินการกับปริมาณการผลิต
MEIDI Intelligent Technology ผลิตส่วนประกอบเกี่ยวกับเสียงมาตั้งแต่ปี 2011 โรงงานของบริษัทในมณฑลเจียงซู ประเทศจีน ดำเนินงานภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001 และผสานรวมการขึ้นรูปแบบ LCP ภายในบริษัท การม้วนขดลวดอัตโนมัติ การประกอบ SMD และการทดสอบเสียงแบบอินไลน์ 100% การบูรณาการในแนวดิ่งนี้ทำให้ MEIDI สามารถควบคุมห่วงโซ่การผลิตทั้งหมด ตั้งแต่วัตถุดิบไปจนถึงส่วนประกอบสำเร็จรูป และรักษาคุณภาพที่สม่ำเสมอในปริมาณมาก
MLT-5030 ผลิตบนสายการผลิต SMD อัตโนมัติแบบเดียวกับที่ให้บริการลูกค้าด้านยานยนต์และอุตสาหกรรมของ MEIDI แต่ละแบทช์ผ่านโปรแกรมการตรวจสอบความน่าเชื่อถือตามที่กำหนดไว้ในข้อมูลจำเพาะของผลิตภัณฑ์ การคัดกรองความเครียดด้านสิ่งแวดล้อมประกอบด้วยการสัมผัสกับอุณหภูมิสูงเป็นเวลา 48 ชั่วโมงที่ +80°C การแช่เย็นเป็นเวลา 48 ชั่วโมงที่ −30°C และรอบการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันห้ารอบระหว่างอุณหภูมิเหล่านี้ ความทนทานทางกลได้รับการยืนยันโดยการทดสอบการสั่นสะเทือนจาก 10Hz ถึง 55Hz ด้วยแอมพลิจูด 1.0 มม. บนทุกแกน ตามด้วยการตกอย่างอิสระสูง 75 ซม. 3 ครั้งลงบนพื้นผิวไม้เนื้อแข็ง ความต้านทานต่อความชื้นได้รับการประเมินที่ 50°C และความชื้นสัมพัทธ์ 90–95% เป็นเวลา 48 ชั่วโมง และความสมบูรณ์ของการบัดกรีได้รับการตรวจสอบผ่านการทดสอบความร้อนของบัดกรี 250°C และโปรไฟล์การรีโฟลว์เต็มรูปแบบ
ประสิทธิภาพการผลิตโดยทั่วไปสำหรับ MLT-5030 ตามที่บันทึกจากตัวอย่าง 10 หน่วย แสดงความดันเสียงระหว่าง 87.8dB ถึง 89.5dB กระแสไฟระหว่าง 86.7mA ถึง 89.0mA และความถี่เรโซแนนซ์ 4000Hz ที่เสถียร ตัวเลขเหล่านี้แสดงให้เห็นถึงความสม่ำเสมอที่เกิดขึ้นจากกระบวนการผลิต และพร้อมให้ลูกค้าตรวจสอบพร้อมกับรายงานการทดสอบทั้งชุด
1. MLT‑5030 เปรียบเทียบด้านเสียงกับรุ่น 2.0 มม. MLT‑5020 อย่างไร
ช่อง 3.0 มม. ช่วยให้ MLT-5030 มีระดับเสียงสะท้อนภายในที่ใหญ่ขึ้น ซึ่งแปลเป็นความดันเสียงที่สูงขึ้น แม้ว่าค่าขั้นต่ำที่รับประกันคือ 80dB แต่ตัวอย่างการผลิตจะวัดค่าได้ 87dB ถึง 89dB เป็นประจำ ขนาดพื้นที่ 5.0×5.0 มม. เท่ากัน ดังนั้น MLT-5030 จึงสามารถเปลี่ยนออดขนาด 2.0 มม. ได้โดยไม่ต้องเปลี่ยน PCB ตราบใดที่มีความสูงเพิ่มเติม 1.0 มม. เหนือบอร์ด
2. ระยะห่างขั้นต่ำที่จำเป็นสำหรับ MLT-5030 คือเท่าใด
ตัวออดขยายเหนือพื้นผิว PCB 3.0 มม. เพื่อหลีกเลี่ยงการอุดตันทางเสียง แนะนำให้รักษาพื้นที่ว่างให้ห่างจากพื้นผิวบอร์ดอย่างน้อย 4–5 มม. รวมทั้งช่องเสียงด้วย พื้นผิวที่อยู่ใกล้เคียงใกล้กับรูรับแสงมากเกินไปสามารถลดความดังที่รับรู้และเปลี่ยนการตอบสนองความถี่ได้
3. ฉันสามารถเปลี่ยนออดแม่เหล็กแบบรูทะลุเป็น MLT-5030 ได้หรือไม่
ใช่ Buzzer แม่เหล็กแบบพาสซีฟ SMD ขนาด 5*3 มม. เป็นทางเลือกสำหรับการยึดติดบนพื้นผิวในพื้นที่สี่เหลี่ยมจัตุรัสขนาด 5.0 มม. PCB จะต้องได้รับการออกแบบใหม่สำหรับแผ่น SMD แต่คอยล์ 12Ω และไดรฟ์ 3V สามารถใช้งานร่วมกับวงจรลอจิก 3.3V จำนวนมากที่เคยขับชิ้นส่วนทะลุผ่านรูได้ก่อนหน้านี้ อาจยังคงใช้บัฟเฟอร์ทรานซิสเตอร์ได้หากวงจรที่มีอยู่มีบัฟเฟอร์อยู่แล้ว
4. MLT‑5030 เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่หรือไม่
ด้วยการดึงกระแสสูงสุด 100mA ที่ 3.0V ออดเซอร์จึงสามารถจัดการได้สำหรับการกำหนดค่าแบตเตอรี่ส่วนใหญ่ รวมถึง Li-ion เซลล์เดียวและเซลล์แบบเหรียญ 3V ช่วงการทำงาน 2V ถึง 4V ครอบคลุมกราฟการปล่อยประจุของเซลล์ลิเธียมโดยไม่มีการควบคุม สำหรับการใช้งานที่ใช้พลังงานต่ำเป็นพิเศษ การลดรอบการทำงานของ PWM ให้ต่ำกว่า 50% จะทำให้กระแสไฟฟ้าเฉลี่ยลดลงได้อีก โดยต้องแลกกับแรงดันเสียงบางส่วน
5. แนะนำโปรไฟล์การเรียงซ้ำแบบใดสำหรับ MLT-5030
ตัวเรือน LCP สีดำทนทานต่อการไหลซ้ำแบบไร้สารตะกั่วตามมาตรฐาน โดยมีอุณหภูมิสูงสุด 255±5°C เป็นเวลา 3 วินาที หลังจากอุ่นเครื่องที่ 180°C เป็นเวลา 40–70 วินาที อนุญาตให้ผ่าน reflow ได้สูงสุดสามครั้ง โปรไฟล์โดยละเอียดรวมอยู่ในข้อมูลจำเพาะของผลิตภัณฑ์ และ MEIDI สามารถให้คำแนะนำสำหรับการตั้งค่าเตาอบเฉพาะได้
หากต้องการขอใบเสนอราคา สั่งซื้อตัวอย่างทางวิศวกรรม หรือหารือเกี่ยวกับการปรับแต่ง OEM/ODM โปรดติดต่อ MEIDI ผ่านแบบฟอร์มสอบถาม ทีมวิศวกรรมการใช้งานสามารถช่วยในเรื่องเสียงของตู้ การปรับวงจรขับเคลื่อนให้เหมาะสม และการตรวจสอบโปรไฟล์การรีโฟลว์สำหรับสภาพแวดล้อมการผลิตของคุณ การผลิตแบบบูรณาการในแนวตั้งของ MEIDI และระบบคุณภาพ ISO 9001 ให้ความสม่ำเสมอที่จำเป็นสำหรับโปรแกรมที่มีปริมาณมาก
