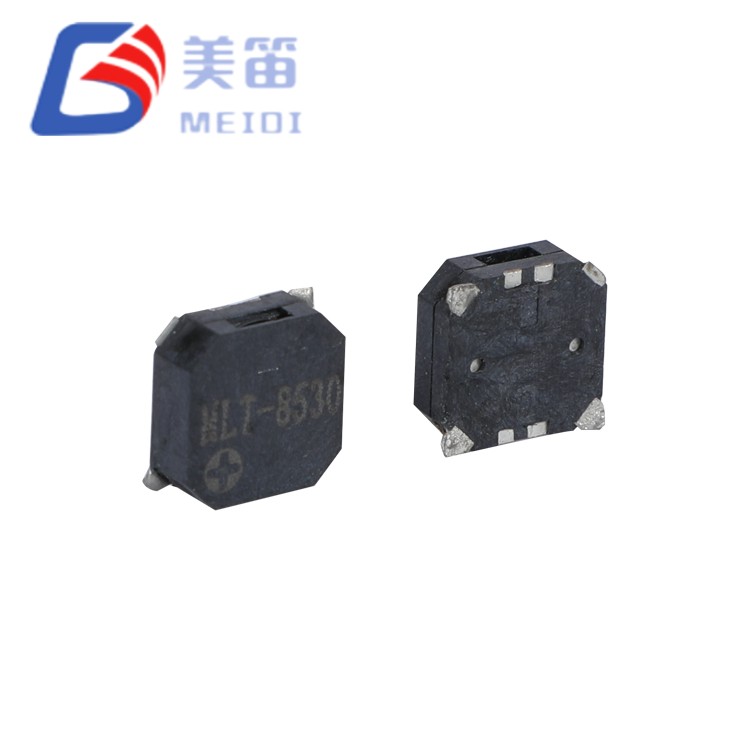

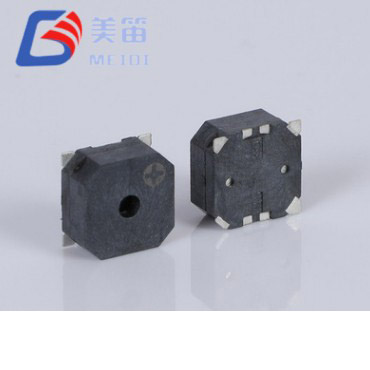

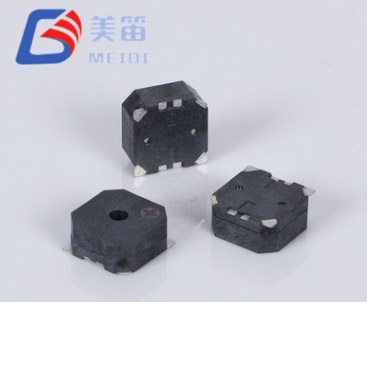

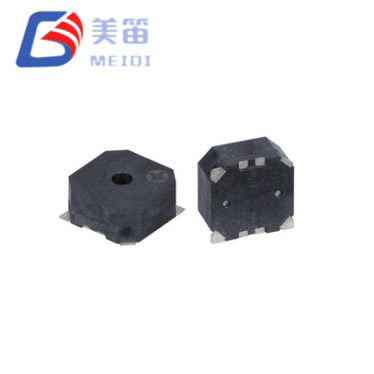

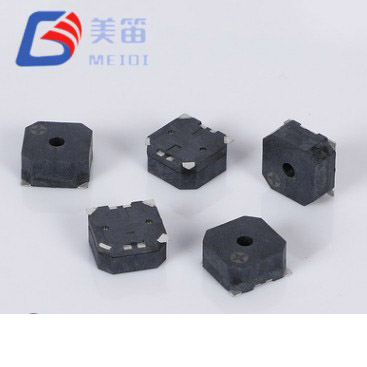

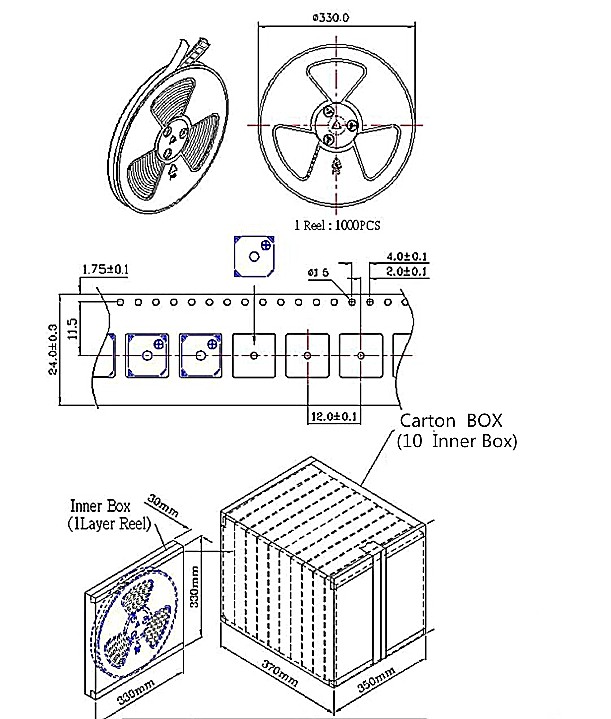

ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 8.5*8.5*3 มม. มอบโซลูชันที่ใช้งานได้จริงสำหรับการออกแบบที่ต้องใช้ออดแม่เหล็กไฟฟ้าแบบติดตั้งบนพื้นผิว โดยมีความยืดหยุ่นในการรองรับรางจ่ายไฟที่แตกต่างกันบน PCB แผ่นเดียว ตัวแปรอิมพีแดนซ์สองตัวใช้แพ็คเกจ 8.5×8.5×3.0 มม. เหมือนกัน โดยเวอร์ชัน 16Ω ครอบคลุมระบบ 2.5V ถึง 4.5V ในขณะที่เวอร์ชัน 32Ω ได้รับการปรับให้เหมาะสมสำหรับการทำงาน 4.5V ถึง 6.5V เนื่องจากทั้งสองขนาดมีมิติทางกลที่เหมือนกัน วิศวกรจึงสามารถประเมินแรงดันไฟฟ้าและการแลกเปลี่ยนกระแสระหว่างการสร้างต้นแบบได้โดยไม่ต้องแยกเค้าโครงบอร์ดหรือการออกแบบตู้แยกกัน
ในฐานะทรานสดิวเซอร์แบบพาสซีฟ MLT‑8530H‑16R และ MLT‑8530H‑32R ต้องใช้สัญญาณคลื่นสี่เหลี่ยมหรือ PWM ภายนอกเพื่อสร้างเสียง แนวทางนี้ทำให้การควบคุมความถี่ ระยะเวลา และรูปแบบการมอดูเลตเต็มรูปแบบอยู่ในมือของทีมเฟิร์มแวร์ ทำให้สามารถสร้างลำดับการแจ้งเตือนที่โดดเด่นได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ ความถี่เรโซแนนซ์ตั้งไว้ที่ 2700±300Hz และทั้งสองรุ่นรับประกันระดับความดันเสียงขั้นต่ำ 85dB ที่ 10 ซม. ภายใต้แรงดันไฟฟ้าที่กำหนดตามลำดับ
โครงสร้าง LCP สีดำเข้ากันได้กับการบัดกรีแบบรีโฟลว์แบบไร้สารตะกั่วมาตรฐาน และความสูงโปรไฟล์ 3.0 มม. ช่วยให้จัดวางในส่วนประกอบที่มีพื้นที่แนวตั้งในระดับพรีเมี่ยม แต่ประสิทธิภาพเสียงไม่สามารถลดลงได้ ส่วนต่อไปนี้ให้รายละเอียดเกี่ยวกับคุณลักษณะทางไฟฟ้า คำแนะนำไดรฟ์ การตรวจสอบความน่าเชื่อถือ และคำแนะนำในการเลือกเพื่อรวมซีรีส์นี้เข้ากับอุตสาหกรรม ความปลอดภัย ระบบอัตโนมัติในอาคาร และอุปกรณ์พกพา
ความต้านทานคอยล์สองตัวจากการออกแบบทางกลไกเดียว: 16Ω สำหรับการใช้งานที่มีแรงดันไฟฟ้าต่ำ และ 32Ω สำหรับราง 5V มาตรฐาน
จำเป็นต้องใช้ไดรฟ์ภายนอก โครงสร้างแม่เหล็กไฟฟ้าแบบพาสซีฟคาดว่าจะมีรูปคลื่น AC ซึ่งโดยทั่วไปจะเป็นคลื่นสี่เหลี่ยม 2700Hz ซึ่งให้อิสระในการใช้รูปแบบโทนเสียงที่กำหนดเอง ระยะเวลาที่เปลี่ยนแปลงได้ และการแจ้งเตือนแบบมัลติโทนเสียงทั้งหมดผ่านซอฟต์แวร์

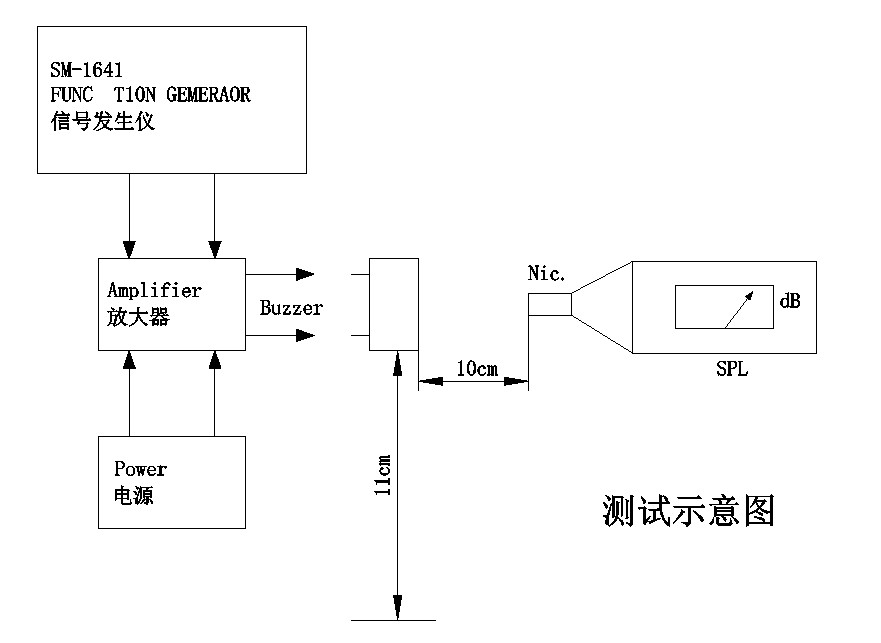

รับประกันเอาต์พุตเสียงอย่างน้อย 85dB ที่ระยะห่าง 10 ซม. โดยวัดที่แรงดันไฟฟ้าที่กำหนดสำหรับแต่ละรุ่น

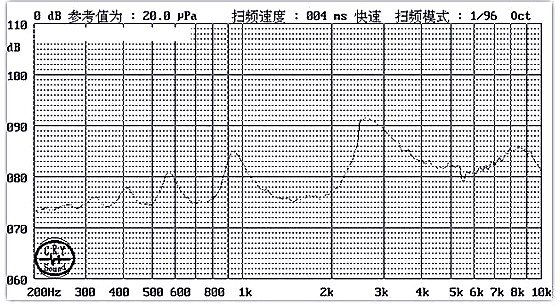

ความถี่เรโซแนนซ์ 2700±300Hz พร้อมข้อมูลตัวอย่างเป็นชุดซึ่งยืนยันจุดศูนย์กลาง 2700Hz ที่แน่นหนาในหลายยูนิต
ขนาดกะทัดรัด 8.5×8.5 มม. และความสูง 3.0 มม. ออกแบบมาสำหรับการประกอบ SMT ที่มีความหนาแน่นสูง โดยที่พื้นที่บอร์ดและระยะห่างถูกจำกัด
ช่วงอุณหภูมิในการทำงานตั้งแต่ −30°C ถึง +70°C รองรับสภาวะการสตาร์ทเย็นและโครงสร้างภายนอก
ตัวเรือน LCP สีดำเข้ากันได้กับการบัดกรีแบบรีโฟลว์สูงถึง 255±5°C รวมถึงกระบวนการแบบคลื่นและแบบแมนนวล
| พารามิเตอร์ | MLT-8530H-16R | MLT-8530H-32R |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์ (Vo-p) | 5 โวลต์ (Vo-p) |
| แรงดันไฟฟ้าที่ใช้งาน | 2.5 – 4.5 V (Vo-p) | 4.5 – 6.5 V (Vo-p) |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ≥ 85 เดซิเบล |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ | ≤ 80 มิลลิแอมป์ |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | 2700 ± 300 เฮิรตซ์ |
| ความต้านทานคอยล์ | 16 ± 3 โอห์ม | 32 ± 3 โอห์ม |
| อุณหภูมิในการทำงาน | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส |

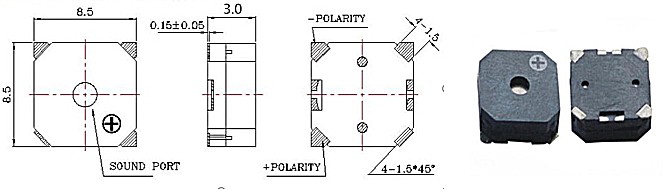

| ขนาด (ยาว × กว้าง × สูง) | 8.5 × 8.5 × 3.0 มม | 8.5 × 8.5 × 3.0 มม |
| น้ำหนัก | 0.5 ก | 0.5 ก |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | แอลซีพีสีดำ |
รูปแบบที่ดิน PCB แผ่นเดียวรองรับทั้งชิ้นส่วน 16Ω และ 32Ω ช่วยให้สามารถออกแบบแพลตฟอร์มที่สามารถเติมตามแรงดันไฟฟ้าของระบบเป้าหมายโดยไม่ต้องเปลี่ยนเค้าโครง
สถาปัตยกรรมไดรฟ์แบบพาสซีฟอาศัยคลื่นสี่เหลี่ยมที่สร้างขึ้นจากภายนอก ซึ่งช่วยให้ไมโครคอนโทรลเลอร์สามารถกำหนดความถี่ของโทนเสียง อัตราการทำซ้ำ และรูปแบบได้ ไม่มีออสซิลเลเตอร์ภายในมาจำกัดพฤติกรรมทางเสียง
เอาต์พุตเสียงระบุอย่างน้อย 85dB สำหรับทั้งสองรุ่น โดยมีความถี่เรโซแนนซ์ 2700Hz และค่าความคลาดเคลื่อน ±300Hz
อัตราการใช้กระแสไฟอยู่ที่ ≤100mA สำหรับเวอร์ชัน 16Ω ที่ 3.6V และ ≤80mA สำหรับเวอร์ชัน 32Ω ที่ 5V ซึ่งให้ตัวเลขที่ชัดเจนสำหรับขนาดของแหล่งจ่ายไฟ
ความสูง 3.0 มม. ช่วยให้ส่วนประกอบอยู่ภายใน z-envelope ของระบบมัลติบอร์ดหลายตัว ในขณะที่พื้นที่สี่เหลี่ยมจัตุรัส 8.5 มม. จะรักษาช่องเส้นทางที่อยู่ติดกัน
การทำงานต่อเนื่องกำหนดไว้ที่ -30°C ซึ่งเป็นขีดจำกัดล่างที่ขยายช่วงการใช้งานให้เกินกว่าที่ออดเกรดเชิงพาณิชย์หลายรุ่นจะมีให้
แพ็คเกจ LCP สีดำทนทานต่อโปรไฟล์การบัดกรีแบบรีโฟลว์ การโบกมือ และการบัดกรีด้วยมือ ทำให้ผู้ผลิตมีความยืดหยุ่นในลำดับการประกอบ
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6 โวลต์ (Vo-p) | ที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 2.5 – 4.5 V (Vo-p) | ต่อเนื่อง |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 3.6V, 10 ซม |
| การดำเนินงานในปัจจุบัน | ≤ 100 มิลลิแอมป์ | ที่ 3.6V |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| ความต้านทานคอยล์ | 16 ± 3 โอห์ม | ที่อุณหภูมิ 25 °C กระแสตรง |
| อุณหภูมิในการทำงาน | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส | ไม่ทำงาน |
| ขนาด (ยาว × กว้าง × สูง) | 8.5 × 8.5 × 3.0 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 0.5 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | รองรับการรีโฟลว์ |
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | ออดแบบพาสซีฟ SMD แบบแม่เหล็กไฟฟ้า | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์ (Vo-p) | ที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 4.5 – 6.5 V (Vo-p) | ต่อเนื่อง |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 5V, 10 ซม |
| การดำเนินงานในปัจจุบัน | ≤ 80 มิลลิแอมป์ | ที่ 5V |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| ความต้านทานคอยล์ | 32 ± 3 โอห์ม | ที่อุณหภูมิ 25 °C กระแสตรง |
| อุณหภูมิในการทำงาน | -30 องศาเซลเซียส ~ +70 องศาเซลเซียส | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +85 องศาเซลเซียส | ไม่ทำงาน |
| ขนาด (ยาว × กว้าง × สูง) | 8.5 × 8.5 × 3.0 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 0.5 ก | ทั่วไป |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | รองรับการรีโฟลว์ |
| ตัวแปร | ช่วง SPL (เดซิเบล) | ช่วงกระแส (mA) | ความถี่ (เฮิร์ตซ์) | ช่วงความต้านทาน (Ω) |
| MLT-8530H-16R | 89.9 – 92.5 | 68.6 – 72.5 | 2700 | 15.4 – 16.5 |
| MLT-8530H-32R | 90.1 – 92.4 | 59.6 – 63.1 | 2700 | 30.5 – 32.8 |
ค่าที่วัดได้จะแสดงค่าสเปรดทั่วไปภายในชุดการผลิต ขีดจำกัดการรับประกันแสดงอยู่ในตารางข้อมูลจำเพาะแต่ละรายการด้านบน ติดต่อ MEIDI เพื่อขอรายงานผลการทดสอบทั้งหมดและข้อมูลความสามารถในการประมวลผล

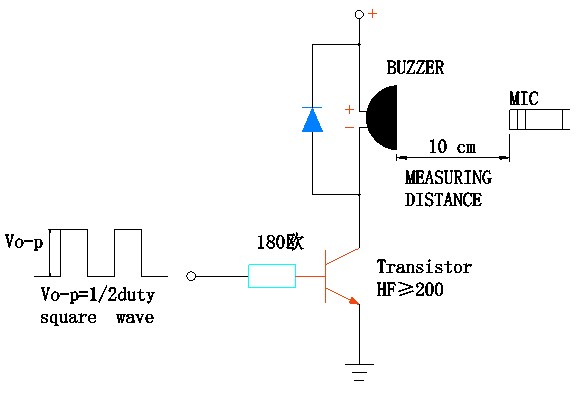

| ตัวแปร | ไดร์เวอร์ที่แนะนำ | การกำหนดค่าทั่วไป | หมายเหตุ |
| MLT-8530H-16R | บัฟเฟอร์ทรานซิสเตอร์ | ทรานซิสเตอร์ NPN หรือ MOSFET ระดับลอจิกพร้อมตัวต้านทานฐาน/เกต | ไม่สามารถทำได้ไดรฟ์ Direct GPIO เนื่องจากข้อกำหนดในปัจจุบัน จำเป็นต้องมีองค์ประกอบการสลับ |
| MLT-8530H-16R | ไดรเวอร์ Open Collector | NPN พร้อมระบบดึงขึ้นเพื่อจ่ายไฟ | การกำหนดค่ามาตรฐาน เลือกตัวต้านทานฐานตามแผ่นข้อมูลทรานซิสเตอร์ |
| MLT-8530H-32R | บัฟเฟอร์ทรานซิสเตอร์ | ทรานซิสเตอร์ NPN หรือ MOSFET ระดับลอจิกพร้อมตัวต้านทานฐาน/เกต | ที่จำเป็น; หมุด GPIO ไม่สามารถจ่ายกระแสโหลดได้โดยตรง |
| MLT-8530H-32R | IC ตัวขับออดเฉพาะ | เอาต์พุตคลื่นสี่เหลี่ยม รองรับ 5V | ตรวจสอบให้แน่ใจว่าความถี่เอาต์พุตได้รับการปรับเป็น 2700Hz เพื่อให้ได้แรงดันเสียงสูงสุด |
| ทั้งสองรุ่น | เครื่องขยายเสียง | คลื่นไซน์หรือสี่เหลี่ยม อิมพีแดนซ์เอาท์พุตตรงกับความต้านทานของคอยล์ | มีประโยชน์เมื่อต้องมีการควบคุมระดับเสียงหรือความบริสุทธิ์ของรูปคลื่น |
คลื่นสี่เหลี่ยม 2700Hz ที่มีรอบการทำงาน 50% ที่แรงดันไฟฟ้าสูงสุดถึงจุดสูงสุดที่กำหนด ให้ประสิทธิภาพเสียงตามที่กำหนด การขับออดที่ความถี่ห่างจากเสียงสะท้อนจะลดระดับเสียงและเพิ่มการโหลดปฏิกิริยา
หมายเหตุการใช้งานด้านล่างนี้อิงตามข้อกำหนดทางไฟฟ้าและสิ่งแวดล้อมของ Buzzer แบบแม่เหล็กแบบพาสซีฟขนาด 8.5*8.5*3 มม. สิ่งเหล่านี้ไม่รับประกันการออกแบบ ตรวจสอบประสิทธิภาพตามข้อกำหนดเฉพาะของคุณและมาตรฐานที่บังคับใช้
แผงระบบอัตโนมัติทางอุตสาหกรรม: การแจ้งเตือนข้อผิดพลาดและตัวบ่งชี้สถานะกระบวนการใน PLC และระบบขับเคลื่อนมอเตอร์จะได้รับประโยชน์จากตัวเลือกอิมพีแดนซ์คู่ ซึ่งสอดคล้องกับตรรกะการควบคุมทั้ง 3.3V และ 5V โดยไม่ต้องเปลี่ยนบอร์ด
ความปลอดภัยและการควบคุมการเข้าถึง: แผงควบคุมการบุกรุกและเครื่องอ่านการ์ดสามารถสร้างจังหวะการแจ้งเตือนที่ควบคุมด้วย PWM ที่โดดเด่น ช่วยให้ผู้ปฏิบัติงานแยกแยะระหว่างเหตุการณ์ต่างๆ
ระบบอัตโนมัติในอาคารและภายในบ้าน: ฮับเกตเวย์ การเชื่อมต่อระหว่างเครื่องตรวจจับควัน และการยืนยันเทอร์โมสตัท ขึ้นอยู่กับความสามารถของออดในการสร้างรูปแบบการแจ้งเตือนที่กำหนดโดยซอฟต์แวร์
อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่: รุ่น 16Ω เหมาะกับระบบ Li‑ion 3.3V ในขณะที่รุ่น 32Ω ได้รับการปรับให้เหมาะสมสำหรับอุปกรณ์ควบคุม 5V ซึ่งครอบคลุมอุปกรณ์พกพาหลากหลายประเภท
โครงสร้างพื้นฐานโทรคมนาคม: การบุกรุกตู้และสัญญาณเตือนไฟฟ้าขัดข้องในสถานที่กลางแจ้งหรือสถานที่ไม่ได้รับความร้อนจะได้รับประโยชน์จากขีดจำกัดการทำงานที่ต่ำกว่า -30°C
ตู้กลางแจ้งและตู้ที่เปิดรับความร้อน: อุปกรณ์ที่มีการเปลี่ยนแปลงของอุณหภูมิที่กว้างสามารถขึ้นอยู่กับช่วงการทำงานที่ -30°C ถึง +70°C ที่ระบุเพื่อสร้างการแจ้งเตือนที่สม่ำเสมอ
| ข้อกำหนดการออกแบบ | ข้อดีของซีรีส์ MLT‑8530H |
| แรงดันไฟฟ้าของแพลตฟอร์มยังคงได้รับการยืนยัน | รอยเท้าทั่วไปช่วยให้สามารถสลับล่าช้าระหว่าง 16Ω และ 32Ω โดยคงเค้าโครง PCB ไว้ |
| การแลกเปลี่ยนระหว่างช่วงแรงดันไฟฟ้าด้านบนและการสิ้นเปลืองกระแสไฟ | รุ่น 16Ω ทำงานที่แรงดันไฟฟ้าต่ำกว่า ในขณะที่รุ่น 32Ω ลดการดึงกระแสบนราง 5V |
| ต้องการรูปแบบการแจ้งเตือนที่ปรับแต่งได้ | การออกแบบแบบพาสซีฟควบคุมความถี่โทนเสียง เวลาเปิดปิด และการมอดูเลตไปยังไมโครคอนโทรลเลอร์ได้เต็มรูปแบบ |
| อสังหาริมทรัพย์ PCB แน่น | ตัวเครื่องทรงสี่เหลี่ยมจัตุรัส 8.5 มม. และความสูง 3.0 มม. พอดีกับรูปแบบ SMT ที่หนาแน่น |
| การใช้งานในสภาพอากาศหนาวเย็น | พื้นปฏิบัติการที่ −30°C ได้รับการบันทึกไว้ในข้อกำหนด |
| กระบวนการบัดกรีแบบผสม | ข้อมูลจำเพาะของผลิตภัณฑ์ครอบคลุมการบัดกรีแบบรีโฟลว์ การเวฟ และการบัดกรีด้วยตนเอง |
ออดแม่เหล็กแบบพาสซีฟ SMD ขนาด 8.5*8.5*3 มม. ครอบครองตำแหน่งระหว่างออดเซอร์ SMD ที่เล็กที่สุดและประเภทรูทะลุที่ใหญ่กว่า ความสูง 3.0 มม. ให้ระดับเสียงภายในที่เพียงพอสำหรับเอาท์พุตเสียงที่แข็งแกร่ง ในขณะที่พื้นที่ใช้งานร่วมกันระหว่างค่าอิมพีแดนซ์ 2 ค่าทำให้ทีมออกแบบมีอิสระในการปรับแต่งอินเทอร์เฟซทางไฟฟ้าในช่วงท้ายของวงจรการพัฒนา ความถี่เรโซแนนซ์ 2700Hz ซึ่งต่ำกว่าความถี่ 4kHz ทั่วไปอาจนิยมใช้ในสภาพแวดล้อมแบบอะคูสติกที่โทนเสียงที่ลึกกว่าเล็กน้อยช่วยให้แยกแยะได้ดีกว่า
มีตัวอย่างการประเมินสำหรับอิมพีแดนซ์ทั้งสองแบบ เพื่อให้คุณสามารถยืนยันแรงดันเสียง การใช้กระแสไฟ และความเข้ากันได้ของไดรฟ์บนบอร์ดของคุณเอง
MEIDI Intelligent Technology ผลิตส่วนประกอบอะคูสติกแม่เหล็กไฟฟ้าและเพียโซอิเล็กทริกมาตั้งแต่ปี 2011 โรงงานบูรณาการในแนวตั้งของบริษัทในมณฑลเจียงซู ประเทศจีน ได้ผสมผสานการขึ้นรูปแบบ LCP ภายในบริษัท การม้วนขดลวดอัตโนมัติ การประกอบ SMD และการทดสอบเสียง 100% การรับรอง ISO 9001 และห้องปฏิบัติการความน่าเชื่อถือโดยเฉพาะ มอบกรอบการทำงานสำหรับคุณภาพที่สม่ำเสมอสำหรับการผลิตในปริมาณมาก ลูกค้าในภาคยานยนต์ อุตสาหกรรม ความปลอดภัย และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไว้วางใจในการสนับสนุนทางวิศวกรรมของ MEIDI และการส่งมอบตรงเวลา
ซีรีส์ MLT-8530H ผลิตภายใต้ระบบคุณภาพเดียวกันนี้ ทุกชุดอยู่ภายใต้โปรแกรมการตรวจสอบความน่าเชื่อถือที่เป็นไปตามข้อกำหนดของผลิตภัณฑ์ การคัดกรองความเครียดจากสิ่งแวดล้อมประกอบด้วย 48 ชั่วโมงที่ +80±2°C, 48 ชั่วโมงที่ −30±2°C และห้ารอบการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันระหว่างอุณหภูมิสุดขั้วเหล่านี้ โดยใช้เวลา 30 นาทีในแต่ละอุณหภูมิ ความทนทานทางกลไกได้รับการยืนยันโดยการทดสอบการสั่นสะเทือนจาก 10Hz ถึง 55Hz ที่แอมพลิจูด 1.0 มม. บนทั้งสามแกน ตามด้วยหยดแบบตกอย่างอิสระ 75 ซม. 3 ครั้งลงบนพื้นผิวไม้เนื้อแข็ง 10 มม.
ความต้านทานต่อความชื้นประเมินได้โดยการวางตัวอย่างไว้ที่อุณหภูมิ 50±5°C ที่ความชื้นสัมพัทธ์ 90–95% เป็นเวลา 48 ชั่วโมง โดยมีการฟื้นฟูโดยรอบ 2 ชั่วโมงก่อนทำการวัด ความสมบูรณ์ของการบัดกรีได้รับการตรวจสอบโดยการทดสอบความร้อนของบัดกรี 10 วินาทีที่อุณหภูมิ 250±5°C (ส่วนประกอบของร่างกายอยู่ห่างจากจุดบัดกรี 2.0 มม.) และโดยการโปรไฟล์การรีโฟลว์แบบเต็ม เงื่อนไขการทดสอบ เกณฑ์การยอมรับ และเอกสารชุดงานทั้งหมดพร้อมให้ลูกค้าตรวจสอบได้ สำหรับโครงการที่ต้องการคุณสมบัติเพิ่มเติม เช่น โครงการที่ควบคุมโดยมาตรฐานยานยนต์หรืออุปกรณ์การแพทย์ ทีมงานคุณภาพของ MEIDI สามารถหารือเกี่ยวกับระเบียบการคัดกรองเพิ่มเติมได้
1. ฉันจะตัดสินใจเลือกระหว่าง MLT-8530H-16R และ MLT-8530H-32R ได้อย่างไร
ตัวเลือกนี้ขึ้นอยู่กับแรงดันไฟฟ้าของไดรฟ์ที่มีอยู่และปริมาณกระแสไฟที่แหล่งจ่ายไฟของคุณสามารถจ่ายได้ ชิ้นส่วนขนาด 16Ω ทำงานตั้งแต่ 2.5V ถึง 4.5V และเข้ากันได้อย่างลงตัวกับลอจิก 3.3V หรือการออกแบบ Li-ion เซลล์เดียว ชิ้นส่วน 32Ω ใช้งานได้ตั้งแต่ 4.5V ถึง 6.5V ซึ่งตรงกับราง 5V มาตรฐาน และดึงกระแสไฟน้อยลงสำหรับเอาต์พุตเสียงเดียวกัน เนื่องจากทั้งสองรูปแบบมีรูปแบบที่ดินเหมือนกัน คุณจึงสามารถประเมินตัวแปรหนึ่งแล้วสลับไปใช้อีกรูปแบบหนึ่งในภายหลังโดยไม่ต้องแก้ไข PCB
2. ฉันควรใช้วงจรขับเคลื่อนใดสำหรับแต่ละรุ่น?
ทั้งสองประเภทต้องใช้คลื่นสี่เหลี่ยมภายนอกที่ 2700Hz และแรงดันไฟฟ้าที่กำหนด จำเป็นต้องใช้บัฟเฟอร์ทรานซิสเตอร์หรือ MOSFET ระดับลอจิก เนื่องจากกระแสคอยล์ (≤100mA สำหรับ 16Ω, ≤80mA สำหรับ 32Ω) เกินความสามารถของพิน GPIO ของไมโครคอนโทรลเลอร์ส่วนใหญ่ ทรานซิสเตอร์ NPN อย่างง่ายที่มีตัวต้านทานฐานคือวิธีแก้ปัญหาที่พบบ่อยที่สุด นอกจากนี้ยังสามารถใช้ IC ไดรเวอร์ออดเฉพาะได้ ตรวจสอบให้แน่ใจว่าความถี่เอาต์พุตตั้งไว้ที่ 2700Hz เพื่อให้ถึงจุดเรโซแนนซ์
3. ฉันสามารถใช้งาน MLT‑8530H‑16R บนแหล่งจ่ายไฟ 5V หรือเวอร์ชัน 32Ω บน 3.3V ได้หรือไม่
การใช้งานตัวแปร 16Ω ที่สูงกว่า 4.5V อาจทำให้ขดลวดร้อนเกินไป รุ่น 32Ω ที่ต่ำกว่า 4.5V จะสร้างเอาต์พุตเสียงที่ลดลงซึ่งอาจต่ำกว่าค่าขั้นต่ำ 85dB ที่ระบุ หากแรงดันไฟฟ้าของระบบของคุณได้รับการแก้ไขและไม่ตรงกับช่วงธรรมชาติของชิ้นส่วนใดส่วนหนึ่ง MEIDI สามารถแนะนำรุ่นอื่นหรือหารือเกี่ยวกับตัวต้านทานซีรีส์ค่าต่ำสำหรับเวอร์ชัน 16Ω ได้ แม้ว่าการดำเนินการนี้จะลดความดันเสียงลงก็ตาม
4. ความถี่ 2700Hz มีความสำคัญอย่างไรเมื่อเทียบกับออด 4000Hz?
ความถี่กลาง 2700Hz ต่ำกว่า 4kHz โดยทั่วไปของออด SMD ขนาดกะทัดรัดหลายรุ่น ทั้งสองนั่งอยู่ในวงดนตรีที่มนุษย์ไวต่อการได้ยิน แต่ระดับเสียงต่ำอาจถูกมองว่าส่งเสียงแหลมน้อยกว่าและสามารถมีพฤติกรรมแตกต่างออกไปภายในกรงได้ ตัวเลือกที่ดีที่สุดขึ้นอยู่กับสเปกตรัมเสียงรบกวนรอบข้างและประเภทของการแจ้งเตือนที่สร้างความแตกต่างให้กับผลิตภัณฑ์ของคุณต้องการ แนะนำให้ทดสอบต้นแบบด้วยช่วงความถี่ทั้งสองหากคุณภาพเสียงมีความสำคัญ
5. ตารางการวัดตัวอย่างบอกอะไรฉันบ้าง
ข้อมูลตัวอย่าง 10 หน่วยแสดงการกระจายประสิทธิภาพโดยทั่วไปสำหรับความดันเสียง กระแสไฟฟ้า ความถี่ และอิมพีแดนซ์ ตัวเลขเหล่านี้เป็นเพียงการให้ข้อมูลเท่านั้น และไม่ได้แทนที่ขีดจำกัดที่รับประกัน: ≥85dB, 2700±300Hz และความต้านทานของคอยล์ภายใน ±3Ω ของค่าที่ระบุ รายงานชุดการผลิตที่จัดทำเอกสารพารามิเตอร์เหล่านี้สำหรับการจัดส่งทุกครั้งมีให้บริการตามคำขอ
หากต้องการความช่วยเหลือในการเลือกอิมพีแดนซ์ การออกแบบอ้างอิงวงจรขับเคลื่อน การวัดเสียงเฉพาะแรงดันไฟฟ้า หรือการหารือเกี่ยวกับการปรับแต่งของ OEM โปรดส่งความต้องการของคุณผ่านแบบฟอร์มติดต่อ โดยปกติแล้วทีมวิศวกรแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการพร้อมเอกสารทางเทคนิค ความพร้อมใช้งานของตัวอย่าง และราคาตามปริมาณ
โรงงานในมณฑลเจียงซูของ MEIDI ผลิตชิ้นส่วนอะคูสติกไฟฟ้าและเพียโซอิเล็กทริกให้แก่ลูกค้าทั่วโลกมานานกว่าทศวรรษ การขึ้นรูปแบบ LCP ภายในบริษัท การพันคอยล์อัตโนมัติ การประกอบ SMD และความสามารถในการทดสอบเสียงเต็มรูปแบบ ช่วยให้มั่นใจในคุณภาพที่สม่ำเสมอในปริมาณที่ตลาดอุตสาหกรรม ยานยนต์ และผู้บริโภคต้องการ กระบวนการ ISO 9001 และห้องปฏิบัติการความน่าเชื่อถือโดยเฉพาะเป็นรากฐานของข้อมูลประสิทธิภาพที่เผยแพร่สำหรับแต่ละผลิตภัณฑ์
