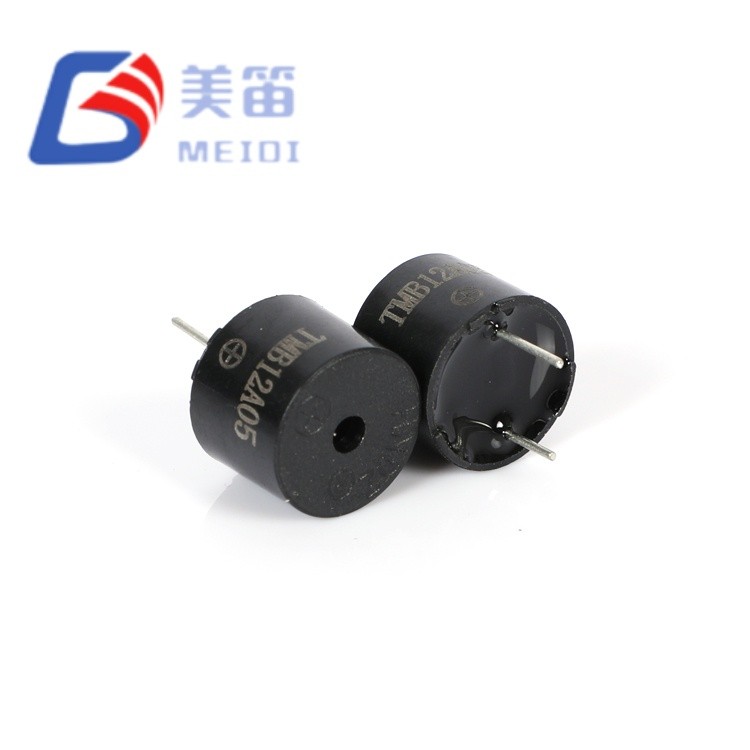

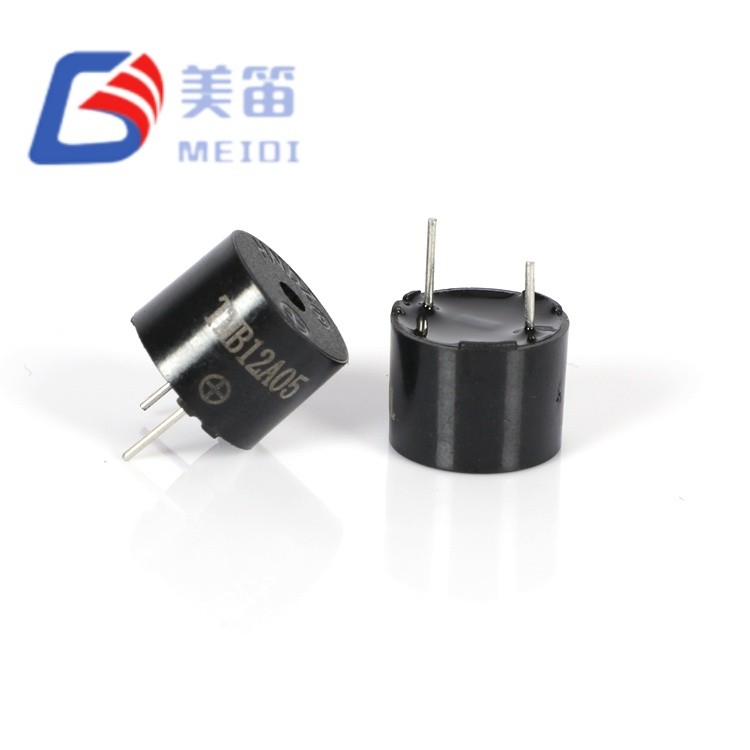

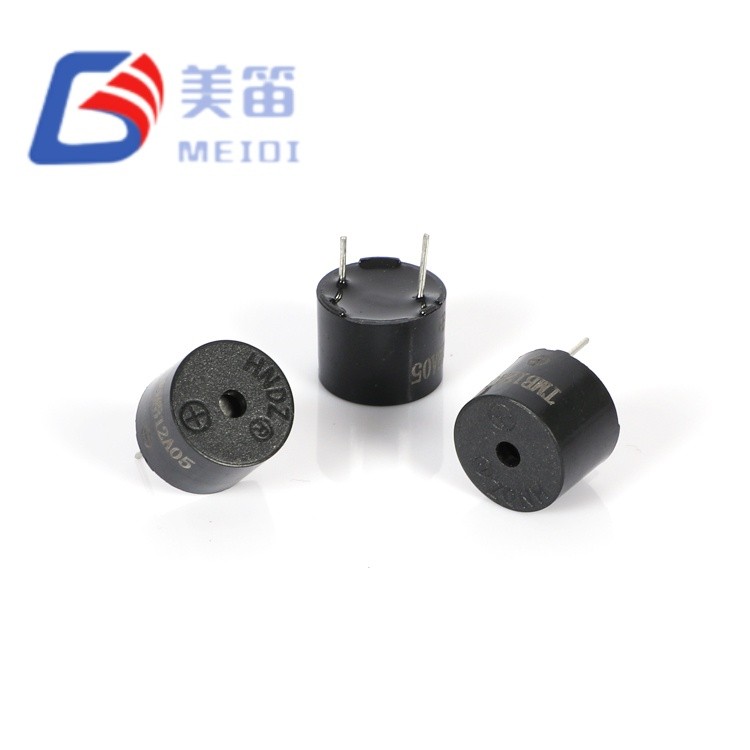

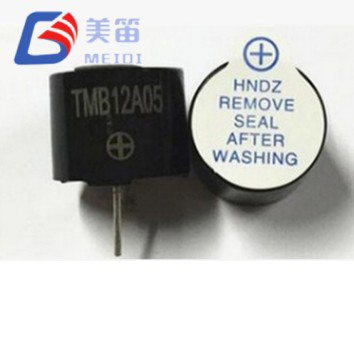

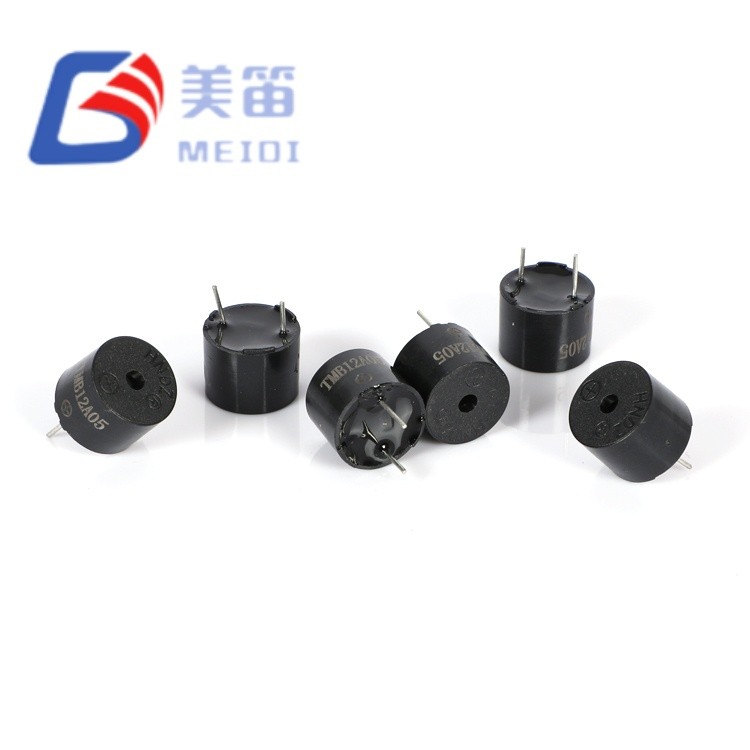

TMB12A03 ออดแม่เหล็กไฟฟ้าที่ใช้งานอยู่

ออกแบบมาเพื่อการใช้งานที่การได้ยินถือเป็นภารกิจสำคัญ TMB12A03 ให้ระดับความดันเสียงที่วัดได้ 96.4–98.7dB จากพื้นที่ขนาดเล็กเพียง 12 มม. ช่องขยายขนาด 9.5 มม. ซึ่งเป็นช่องที่สูงที่สุดในกลุ่มออดเซอร์แบบแอคทีฟขนาด 12 มม. ของ MEIDI ช่วยเพิ่มประสิทธิภาพเรโซแนนซ์ของ Helmholtz ได้สูงสุด โดยสร้างโทนเสียงความถี่ต่ำ 2400Hz ที่ตัดเสียงรบกวนรอบข้างทางอุตสาหกรรมโดยไม่ต้องใช้สถาปัตยกรรมออดแม่เหล็กขนาดใหญ่ขึ้น

ผลิตที่โรงงานในมณฑลเจียงซูของ MEIDI ออดเซอร์แบบแอ็กทีฟรูทะลุ 5V นี้ทำงานในช่วง 3–7V รองรับลอจิกบัส 5V, เส้นโค้งการคายประจุแบตเตอรี่ Li-ion และระบบแบตเตอรี่โคมไฟ 6V โดยไม่มีข้อบังคับเพิ่มเติม ออสซิลเลเตอร์ในตัวช่วยลดการสร้าง PWM ภายนอก ในขณะที่ตัวเรือน PBT สีดำทนทานต่อการบัดกรีด้วยคลื่นที่อุณหภูมิ 255°C และการทำงานต่อเนื่องตั้งแต่ -20°C ถึง +70°C แต่ละยูนิตผ่านการตรวจสอบ SPL อัตโนมัติและกระแส 100% โดยข้อมูลตัวอย่างแสดงการจัดกลุ่มพารามิเตอร์ที่แน่นหนา (SPL 96.4–98.7dB กระแส 21.8–24.1mA ความถี่ 2400±300Hz)

สภาพแวดล้อมการใช้งานหลัก

ระบบเตือนภัยทางอุตสาหกรรมหนัก – การแจ้งเตือนการหยุดฉุกเฉิน คำเตือนการเคลื่อนที่ของเครน และการแจ้งเตือนการทำงานของการกดในสภาพแวดล้อมที่มีเสียงรบกวนรอบข้างเกิน 85dB ซึ่งความสามารถในการได้ยินตามกฎระเบียบกำหนดให้ SPL สูง

ห้องโดยสารรถยนต์เพื่อการพาณิชย์ – การเตือนคาดเข็มขัดนิรภัย การแง้มประตู และเสียงเตือนถอยหลังในรถบรรทุก รถบัส และอุปกรณ์ก่อสร้างที่เสียงเครื่องยนต์ปิดบังเสียงกริ่งทั่วไป

ระบบอัตโนมัติของคลังสินค้าและลอจิสติกส์ – การแจ้งเตือนการหยิบสินค้าเสร็จสิ้น คำเตือนการชนกันของ AGV และสัญญาณความผิดปกติของสายพานลำเลียงในศูนย์กระจายสินค้าบนเพดานสูงพร้อมเสียงสะท้อนที่ชัดเจน

ห้องควบคุมเครื่องจักรกลการเกษตร - ใช้การแจ้งเตือนตำแหน่ง ตัวบ่งชี้ความผิดปกติของไฮดรอลิก และคำเตือนระดับถังเมล็ดพืชในรถแทรกเตอร์และเครื่องเก็บเกี่ยวที่สัมผัสกับเครื่องยนต์และส่งเสียงดัง

ระบบความปลอดภัยสาธารณะและการอพยพ – ​​การแจ้งเตือนด้วยเสียงสัญญาณเตือนไฟไหม้ การแจ้งเตือนการบุกรุกในขอบเขต และเสียงแจ้งเตือนจำนวนมากในอาคารพาณิชย์ที่ต้องใช้เกณฑ์ SPL ที่สอดคล้องกับรหัส

ห้องเครื่องยนต์ทางทะเล – สัญญาณเตือนปั๊มท้องเรือ การแจ้งเตือนความล้มเหลวของระบบทำความเย็น และเสียงความผิดปกติของเครื่องกำเนิดไฟฟ้าในสภาพแวดล้อมทางทะเลที่มีเสียงรบกวนสูงและความชื้นสูง

การผลิตและการประกันคุณภาพ – จากโรงงานของเราไปจนถึงการออกแบบของคุณ

MEIDI ผลิต TMB12A03 บนสายการประกอบรูทะลุโดยเฉพาะ ซึ่งมีอุปกรณ์การพัน การบัดกรี และการห่อหุ้มแบบอัตโนมัติ ฐานการผลิตในมณฑลเจียงซูของเราปฏิบัติตามโปรโตคอลการจัดการคุณภาพ ISO 9001 โดยมีการตรวจสอบในกระบวนการในทุกขั้นตอนที่สำคัญ เช่น การพันขดลวด การประกอบแม่เหล็ก การปรับออสซิลเลเตอร์ และการห่อหุ้มขั้นสุดท้าย

แต่ละชุดการผลิตผ่านการตรวจสอบอย่างเข้มงวด:

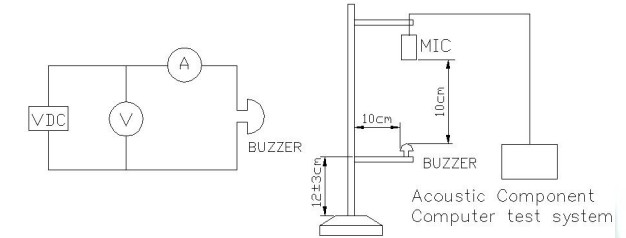

การตรวจสอบความสม่ำเสมอของเสียง – การทดสอบ SPL 100% ที่แรงดันไฟฟ้าที่กำหนด ชุดตัวอย่าง 96.4–98.7dB โดยมีสเปรดทั่วไป <2dB

การตรวจสอบความเสถียรของความถี่ – การสุ่มตัวอย่างทางสถิติที่ 2400Hz ±12.5%; ตัวอย่างทั้งหมดภายใน 2370–2430Hz

การตรวจสอบความถูกต้องของการดึงกระแส – สูงสุด ≤30mA; ค่าเฉลี่ยตัวอย่าง 22.9mA โดยมีค่าเบี่ยงเบนมาตรฐาน 0.8mA

การจัดเก็บที่อุณหภูมิสูง – 48 ชั่วโมงที่ +80±2℃; การกู้คืนพารามิเตอร์แบบเต็มหลังจากการรักษาเสถียรภาพโดยรอบเป็นเวลา 2 ชั่วโมง

การจัดเก็บที่อุณหภูมิต่ำ – 48 ชั่วโมงที่ -30±2℃; ตรวจสอบการเปิดใช้งานการสตาร์ทด้วยความเย็นที่ขั้นต่ำ 3V

การหมุนเวียนแบบช็อกความร้อน – 5 รอบระหว่าง -30°C และ +80°C โดยมีเวลาคงอยู่ 30 นาทีต่อสภาวะสุดขั้ว

การตรวจสอบความเค้นทางกล – การสั่นสะเทือนแบบไซนูซอยด์ (10–55Hz, แอมพลิจูด 1.0 มม., แกน XYZ, สะสม 0.5 ชั่วโมง) และการตกอย่างอิสระ 75 ซม. ลงบนไม้เนื้อแข็ง 10 มม. (การกระแทก 3 ครั้ง)

ต้านทานความชื้น – 48 ชั่วโมงที่ 50±5°C / 90–95% RH ตามด้วยการคืนสภาพและคุณลักษณะทางไฟฟ้า 2 ชั่วโมง

ความต้านทานความร้อนของบัดกรี – 250±5℃ เป็นเวลา 10±0.5 วินาที โดยมีระยะห่างระหว่างตัวบัดกรี 2.0 มม.

การรับรองที่มีให้: RoHS, REACH และ UL94 V‑0 สำหรับตัวเรือน PBT สำหรับการติดตั้งที่มีความสำคัญด้านความปลอดภัย สามารถจัดเตรียมเอกสารการปฏิบัติตามข้อกำหนด IEC 60950-1 ได้เมื่อมีการร้องขอ

คำถามที่พบบ่อยทางวิศวกรรม - คำแนะนำการปฏิบัติสำหรับนักออกแบบระบบ

คำถามที่ 1: ความถี่ 2400Hz ของ TMB12A03 เปรียบเทียบกับความถี่ทางเลือก 2700Hz และ 4kHz ในสภาพแวดล้อมที่มีเสียงรบกวนในโลกแห่งความเป็นจริงได้อย่างไร

ความถี่เรโซแนนซ์ 2400Hz ทำงานต่ำกว่ากลุ่มออดแม่เหล็กไฟฟ้าทั่วไปที่ 2700Hz และต่ำกว่าภูมิภาค 4kHz ซึ่งแหล่งจ่ายพลังงานแบบสวิตชิ่งและอุปกรณ์อิเล็กทรอนิกส์ดิจิทัลจำนวนมากสร้างการปล่อยก๊าซ ในสภาพแวดล้อมทางอุตสาหกรรมและยานพาหนะ เสียงรอบข้างจากพัดลมระบายความร้อน ปั๊มไฮดรอลิก และฮาร์โมนิกของเครื่องยนต์มีแนวโน้มที่จะมีความเข้มข้นมากกว่า 3kHz ความถี่ที่ต่ำกว่าของ TMB12A03 มักจะให้การได้ยินที่ดีขึ้นในการตั้งค่าเหล่านี้ เนื่องจากใช้ย่านความถี่ที่แออัดน้อยกว่า นอกจากนี้ ความถี่ที่ต่ำกว่ายังแสดงการบีมทิศทางที่ลดลง ซึ่งปรับปรุงความสามารถในการได้ยินนอกแกนในการติดตั้งแบบเปิดโล่ง

คำถามที่ 2: TMB12A03 สามารถเปลี่ยนออดแม่เหล็กรูทะลุ 16 มม. หรือ 23 มม. ในการออกแบบที่มีอยู่ได้หรือไม่

ในหลายกรณีใช่ เอาต์พุตที่วัดได้ 96.4–98.7dB ใกล้หรือเกินกว่าออดแม่เหล็ก 16 มม. ทั่วไป (95–100dB) ในขณะที่ใช้พื้นที่ขนาดเล็กกว่า 12 มม. อย่างมาก สิ่งที่ต้องพิจารณาเบื้องต้นคือการติดตั้ง: TMB12A03 ใช้ระยะห่างพินรูทะลุมาตรฐาน 12 มม. ซึ่งอาจไม่สอดคล้องกับช่องเจาะ 16 มม. หรือ 23 มม. สำหรับการใช้งานดัดแปลง MEIDI จัดเตรียมภาพวาดเปรียบเทียบขนาดและสามารถจัดหาโซลูชันแหวนรองอะแดปเตอร์สำหรับการสั่งซื้อตามปริมาณ อินเทอร์เฟซทางไฟฟ้านั้นง่ายกว่าออดแม่เหล็ก โดยไม่จำเป็นต้องใช้ออสซิลเลเตอร์ภายนอก ซึ่งช่วยลดจำนวนส่วนประกอบและต้นทุนการประกอบ

คำถามที่ 3: อายุการใช้งานของเสียงที่ใช้งานจริงภายใต้การทำงานต่อเนื่อง 5V ที่อุณหภูมิสูงคือเท่าใด

ผู้ผลิตจะไม่เผยแพร่ข้อมูลอายุการใช้งานการทำงานต่อเนื่องเกินกว่าเงื่อนไขการทดสอบมาตรฐาน (96 ชั่วโมงที่ 25±10 ℃ โดยมีคลื่นสี่เหลี่ยมรอบหน้าที่ 1/2 และการจัดเก็บอุณหภูมิสูง 96 ชั่วโมงที่ +85 ℃) การดึงกระแสไฟโดยทั่วไปที่ 21.8–24.1mA อยู่ภายในค่าสูงสุด ≤30mA เป็นอย่างดี ซึ่งช่วยลดการเกิดความร้อนในตัวเองให้เหลือน้อยที่สุด เพื่อยืดอายุการใช้งานในการใช้งานโทนเสียงต่อเนื่อง แนะนำให้ใช้รอบการทำงาน (เช่น เปิด 1 วินาที ปิด 4 วินาที) ช่องขนาด 9.5 มม. ให้มวลความร้อนเพิ่มเติมเมื่อเทียบกับรุ่นที่มีโปรไฟล์ต่ำกว่า ซึ่งอาจทำให้อุณหภูมิเพิ่มขึ้นช้าลง สำหรับการประมาณการอายุการใช้งานเฉพาะการใช้งาน โปรดติดต่อฝ่ายวิศวกรรมโรงงานเพื่อแจ้งแรงดันไฟฟ้าในการทำงาน รอบการทำงาน และโปรไฟล์อุณหภูมิแวดล้อมของคุณ

คำถามที่ 4: ความสูง 9.5 มม. เข้ากันได้กับกรอบออดมาตรฐาน 12 มม. และแผงด้านหน้าหรือไม่

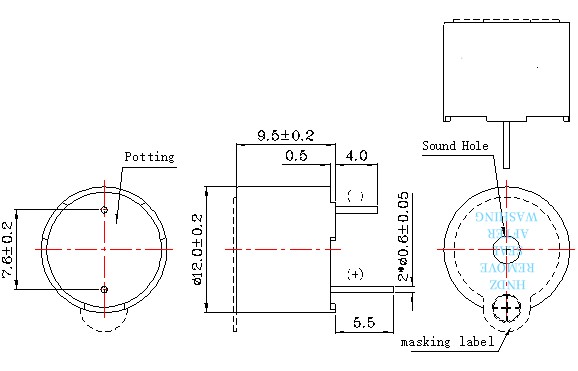

เส้นผ่านศูนย์กลาง 12.0 มม. ตรงกับช่องเจาะที่แผงด้านหน้าขนาด 12 มม. มาตรฐานและโครงร่าง PCB ที่ใช้กันทั่วไปสำหรับออดผ่านรูทะลุ ความสูง 9.5 มม. ต้องมีระยะห่างจากแกน z เพิ่มเติม เมื่อเทียบกับรุ่น 6.5 มม. หรือ 7.5 มม. – ตรวจสอบให้แน่ใจว่ากล่องหุ้มของคุณมีระยะห่างเหนือ PCB อย่างน้อย 11 มม. เพื่อรองรับส่วนประกอบและอนุญาตให้มีระยะห่างจากการบัดกรี สำหรับการใช้งานที่มีความสูงจำกัด (≤8 มม.) MEIDI นำเสนอรุ่นอื่นที่มีโปรไฟล์ต่ำกว่า เราจัดทำไฟล์ 3D STEP และแนวทางการรวมกล่องเมื่อมีการร้องขอ

คำถามที่ 5: TMB12A03 ทำงานอย่างไรเมื่อใช้พลังงานต่ำกว่า 5V เช่น จากแบตเตอรี่ลิเธียมไอออน 3.7V

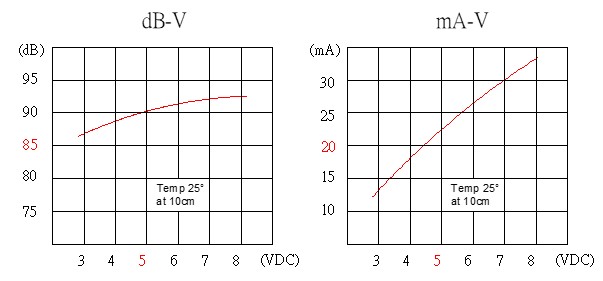

ที่ 3.7V, SPL จะลดลงจากการอ้างอิง 5V แต่ยังคงสูงกว่าข้อกำหนด ≥85dB - SPL ทั่วไปที่ 3.7V จะอยู่ที่ประมาณ 88–90dB โดยอิงตามข้อมูลลักษณะเฉพาะ The 2400 Hz frequency remains stable across the 3–7 V range due to the integrated oscillator design. สำหรับการใช้งาน Li‑ion ที่จุดสิ้นสุดการคายประจุ 3.0V ยังคงส่งเอาต์พุตเสียงได้ TMB12A03 จะคงเอาต์พุตการทำงานไว้โดยไม่มีวงจรเพิ่มแรงดันไฟฟ้าเพิ่มเติม ทำให้เหมาะสำหรับสัญญาณเตือนแบบพกพาที่ใช้พลังงานจากแบตเตอรี่และอุปกรณ์พกพา

คำถามที่ 6: แนะนำให้ใช้การวางแนวการติดตั้งแบบใดเพื่อประสิทธิภาพเสียงสูงสุด?

TMB12A03 จะส่งเสียงผ่านพอร์ตอะคูสติกด้านบนเป็นหลัก เพื่อให้ได้ SPL สูงสุด ตรวจสอบให้แน่ใจว่าพอร์ตไม่มีสิ่งกีดขวางและหันไปในทิศทางการฟังที่ต้องการ การติดตั้งที่ด้านล่างของ PCB หรือโดยให้พอร์ตหันหน้าไปทางพื้นผิวแข็งจะลดทอนเอาต์พุต สำหรับการใช้งานที่ต้องการการครอบคลุม 360 องศา ให้พิจารณาหลายยูนิตหรือพื้นผิวสะท้อนแสง วิศวกรรมการใช้งานของ MEIDI สามารถให้การสนับสนุนการจำลองเสียงสำหรับรูปทรงของตู้เฉพาะของคุณได้
