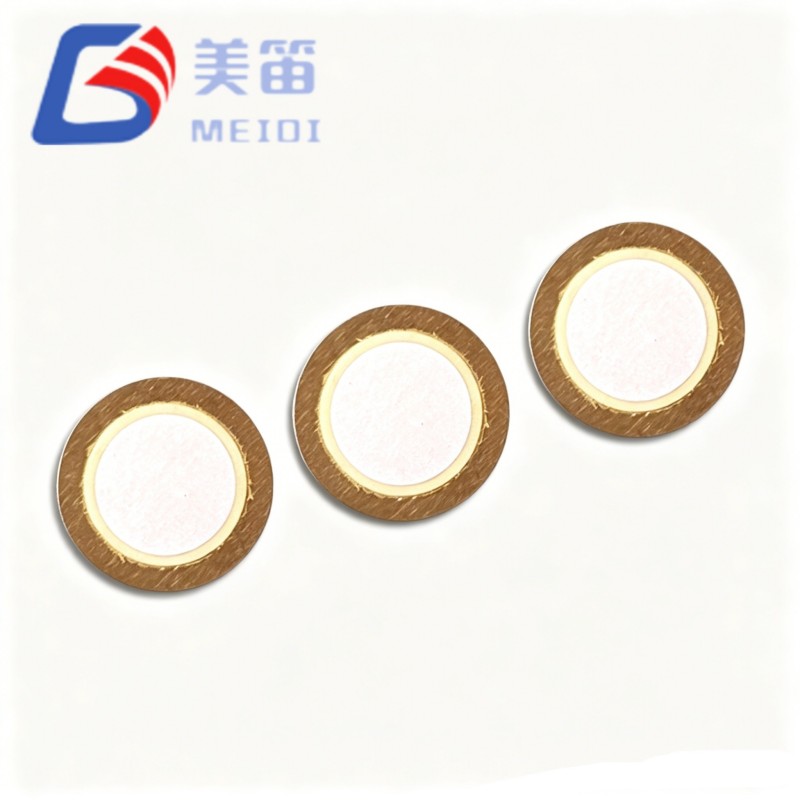

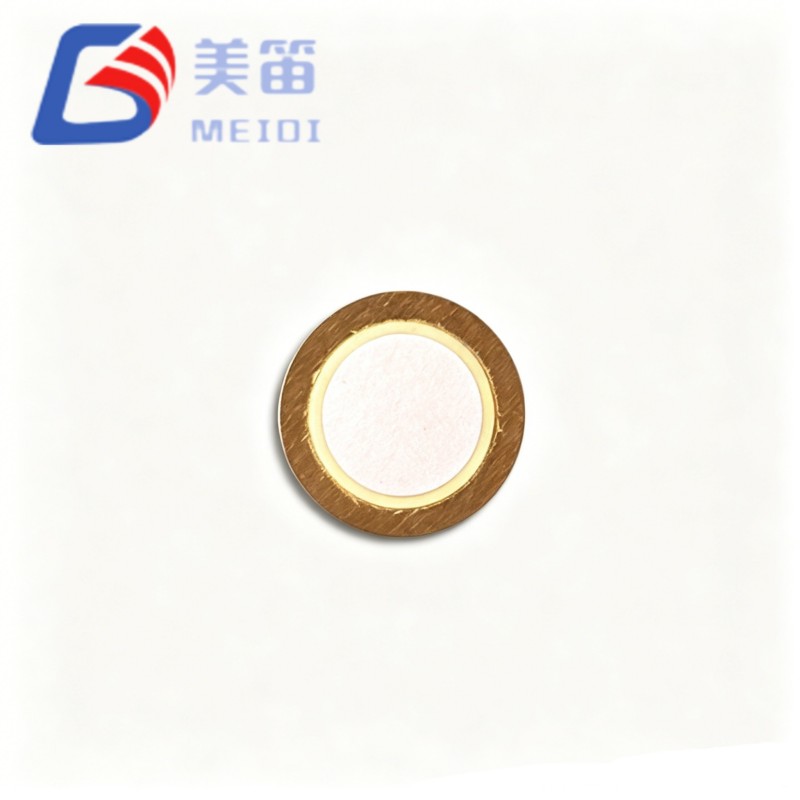

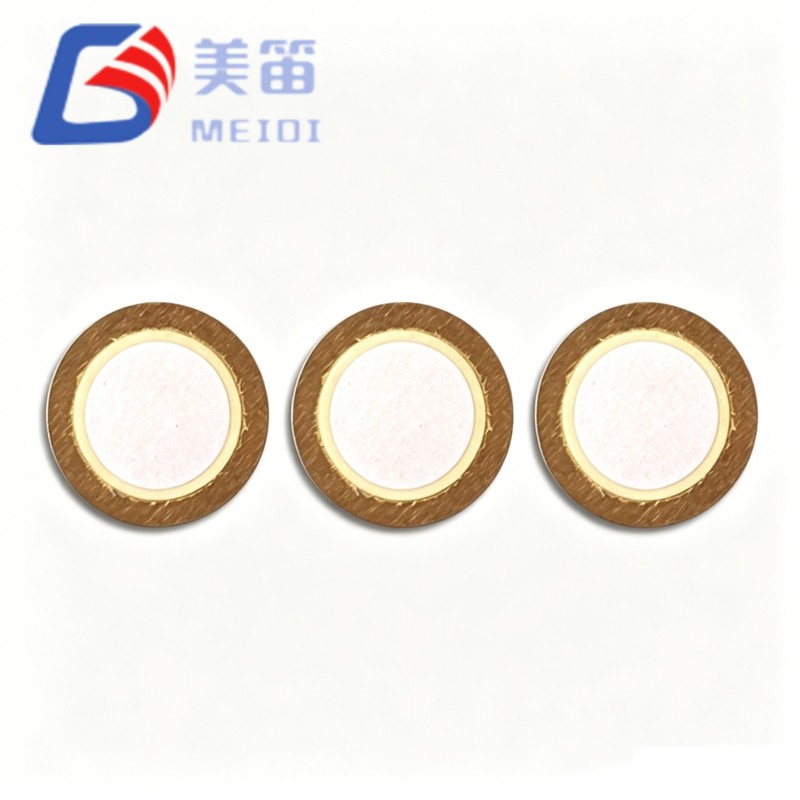

องค์ประกอบกริ่งเซรามิกเพียโซขนาด 12 มม. เป็นแผ่นเซรามิกเพียโซอิเล็กทริกขนาดเส้นผ่านศูนย์กลาง 12 มม. ขนาดกะทัดรัดที่ยึดติดกับพื้นผิวทองเหลือง ออกแบบมาสำหรับการสร้างโทนเสียงความถี่สูงในการออกแบบที่มีพื้นที่จำกัด ด้วยความถี่เรโซแนนซ์ 8.0kHz และโปรไฟล์บางเฉียบเพียง 0.18 มม. องค์ประกอบนี้เหมาะอย่างยิ่งสำหรับการย่อส่วน โมดูลการแจ้งเตือนในอุปกรณ์สวมใส่ เครื่องมือทางการแพทย์แบบพกพา และเซ็นเซอร์รักษาความปลอดภัยแบบบาง MEIDI ผลิต องค์ประกอบนี้อยู่ภายใต้การควบคุมโพลาไรซ์และกระบวนการพิมพ์อิเล็กโทรดที่มีการควบคุมอย่างเข้มงวดเพื่อให้มั่นใจ การตอบสนองความถี่ที่สม่ำเสมอและความสม่ำเสมอของความจุไฟฟ้าตลอดชุดการผลิต การผลิตอัตโนมัติภายในองค์กรและการทดสอบที่เข้มงวดของเราสนับสนุนประสิทธิภาพที่เชื่อถือได้ สำหรับทั้งการสร้างต้นแบบและการจัดหา OEM ปริมาณสูง
ความถี่เรโซแนนซ์: 8.0 ± 1.0 kHz ต่อข้อกำหนด
ความจุไฟฟ้าอิสระ: 17,000 pF ± 30% ที่ 120 Hz ต่อข้อกำหนด
ขนาด: เส้นผ่านศูนย์กลาง 12.0 มม. ความหนา 0.18 มม. ตามข้อกำหนด
วัสดุซับสเตรตทองเหลืองสำหรับการเชื่อมต่อแบบสั่นสะเทือนทางเสียงที่เชื่อถือได้
อุณหภูมิในการทำงาน: -20 °C ถึง +70 °C ต่อข้อกำหนด
| พารามิเตอร์ | ค่า | หน่วย |
| ประเภทสินค้า | องค์ประกอบเซรามิกเพียโซอิเล็กทริก | — |
| ความถี่เรโซแนนซ์ | 8.0 ± 1.0 | กิโลเฮิร์ตซ์ |
| ความจุฟรี | 17,000 ± 30% | pF (ที่ 120 เฮิรตซ์) |
| ความต้านทานที่เท่ากัน | ≤ 300 | Ω |
| การสูญเสียอิเล็กทริก (tanδ) | ≤ 5% | — |
| อุณหภูมิในการทำงาน | -20 ~ +70 | องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -30 ~ +80 | องศาเซลเซียส |
| วัสดุพื้นผิว | ทองเหลือง | — |

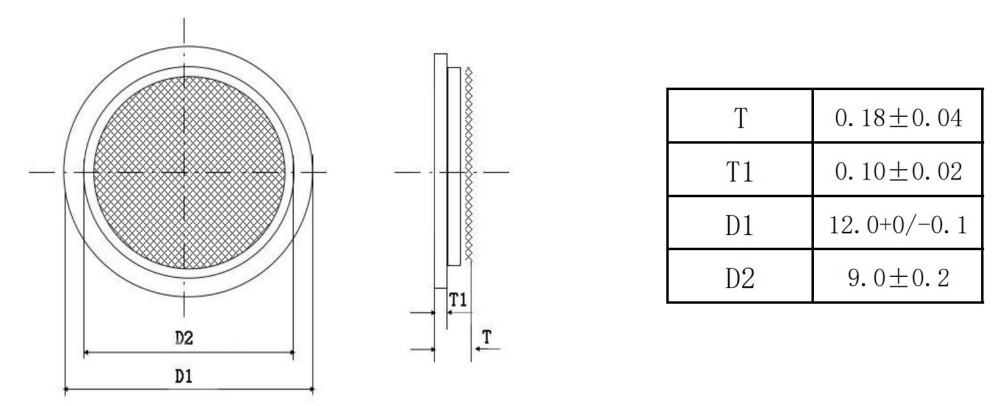

| ความหนารวม (T) | 0.18 ± 0.04 | มม |
| ความหนาของเซรามิก (T1) | 0.10 ± 0.02 | มม |
| เส้นผ่านศูนย์กลางภายนอก/O.D. (D1) | 12.0 +0 / -0.1 | มม |
| เส้นผ่านศูนย์กลางรูใน (D2) | 9.0 ± 0.2 | มม |
เครื่องติดตามสุขภาพและเครื่องติดตามการออกกำลังกายแบบสวมใส่ได้
อุปกรณ์วินิจฉัยทางการแพทย์แบบพกพา (เครื่องวัดน้ำตาล เครื่องวัดออกซิเจนในเลือด)
แท็กความปลอดภัยแบบบางและเซ็นเซอร์สัมผัสหน้าต่าง/ประตู
โมดูลสัญญาณเตือน IoT ขนาดเล็กและฮับบ้านอัจฉริยะ
เครื่องมือทดสอบและเครื่องมือวัดทางอุตสาหกรรมแบบมือถือ
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคขนาดกะทัดรัดที่ต้องการเสียงตอบรับความถี่สูง
MEIDI ทุ่มเทให้กับการผลิตชิ้นส่วนอะคูสติกมาตั้งแต่ปี 2011 ฐานการผลิตของเรา ในมณฑลเจียงซูมีพนักงานมากกว่า 500 คนและมีสายการประกอบอัตโนมัติหลายสาย โดยมี กำลังการผลิตรายเดือนเกิน 50 ล้านองค์ประกอบออด องค์ประกอบกริ่งเซรามิก Piezo ขนาด 12 มม. ได้รับประโยชน์จาก ขนาดนี้: การเตรียมผงเซรามิก, การหล่อเทป, การพิมพ์หน้าจออิเล็กโทรด, โพลาไรซ์, และการติดสารตั้งต้นทั้งหมดเสร็จสิ้นภายในบริษัท ช่วยให้เราสามารถควบคุมได้อย่างเข้มงวด material purity and process stability.
องค์ประกอบทั้งหมดผ่านการทดสอบความถี่เรโซแนนซ์และความจุ 100% ก่อนจัดส่ง คุณภาพของเรา ระบบที่ได้รับการรับรองมาตรฐาน ISO9001 ยังรวมถึงการตรวจสอบวัสดุขาเข้า การตรวจสอบระหว่างกระบวนการ และการตรวจสอบเสียงขั้นสุดท้าย การควบคุมตั้งแต่ต้นทางถึงปลายทางนี้ช่วยให้แน่ใจว่าทุกชุดเป็นไปตามข้อกำหนด ข้อกำหนดเดียวกันไม่ว่าคุณจะสั่งซื้อ 1,000 ชิ้นหรือ 1,000,000 ชิ้น
1. อย่าใช้แรงดันไฟฟ้าของไดรฟ์เกินช่วงการทำงานที่กำหนดของ FT-12T-8.0A1 แรงดันไฟฟ้าเกินสามารถนำไปสู่การเปลี่ยนขั้วอย่างถาวรหรือการแยกชั้นของชั้นเซรามิกได้
2. ด้ามจับเฉพาะขอบทองเหลืองเท่านั้น แรงกดโดยตรงบนพื้นผิวเซรามิกอาจทำให้เกิดรอยแตกขนาดเล็กได้ ที่เปลี่ยนความถี่เรโซแนนซ์และลดเอาต์พุตเสียง
3. หลีกเลี่ยงการสัมผัสกับก๊าซที่มีฤทธิ์กัดกร่อน ละอองเกลือ หรือมีความชื้นสูงระหว่างการจัดเก็บและการประกอบ การออกซิเดชันของซับสเตรตทองเหลืองอาจทำให้ Q เชิงกลและความสามารถในการบัดกรีลดลง
4. เก็บส่วนประกอบต่างๆ ไว้ในบรรจุภัณฑ์เดิมที่ปิดสนิทจนกว่าจะใช้งาน การดูดซึมความชื้นเพิ่มขึ้น การสูญเสียอิเล็กทริกและอาจเร่งการเสื่อมสภาพของอิเล็กโทรด
5. ติดตั้งองค์ประกอบโดยมีส่วนรองรับรอบขอบด้านนอกของวัสดุพิมพ์เท่านั้น การจำกัดส่วนกลาง บริเวณที่มีการสั่นสะเทือนจะเปลี่ยนการตอบสนองทางเสียงและอาจทำให้เกิดความเสียหายก่อนเวลาอันควร
A: มาตรฐานขั้นต่ำคือ 1,000 ชิ้น สามารถจัดเตรียมปริมาณทดลองที่น้อยลงได้ด้วยราคาเพียงเล็กน้อย การปรับตัว โปรดติดต่อทีมขายของเราเพื่อขอใบเสนอราคา
ตอบ: ได้ มีตัวอย่างฟรีสำหรับ OEM และผู้พัฒนาผลิตภัณฑ์ที่มีคุณสมบัติเหมาะสม จัดส่งด่วน อาจมีค่าใช้จ่ายขึ้นอยู่กับปลายทาง
ตอบ: รองรับการปรับแต่งภายในช่วงที่เป็นไปได้ ทีม R&D ของเราสามารถปรับองค์ประกอบเซรามิกได้ รูปแบบอิเล็กโทรด และความหนาของพื้นผิวเพื่อให้ตรงตามความต้องการเฉพาะของคุณ กรุณาแบ่งปันของคุณ พารามิเตอร์เป้าหมายสำหรับการประเมินความเป็นไปได้
ตอบ: MEIDI ได้รับการรับรองมาตรฐาน ISO9001 สำหรับ FT-12T-8.0A1 เราสามารถจัดหาการปฏิบัติตาม RoHS และ REACH ได้ ข้อความสั่งพร้อมกับรายงานการทดสอบเฉพาะชุดเมื่อมีการร้องขอ
ตอบ: ส่วนประกอบต่างๆ จะถูกบรรจุในถาดป้องกันไฟฟ้าสถิตและถุงปิดผนึกสุญญากาศพร้อมสารดูดความชื้น จากนั้นจึงนำไปวาง ในกล่องส่งออกเสริมแรง มีการติดฉลากและบาร์โค้ดแบบกำหนดเองสำหรับการสั่งซื้อปริมาณมาก
หากต้องการขอเอกสารข้อมูลฉบับเต็ม ภาพวาดมิติ หรือคำแนะนำในการบูรณาการสำหรับ FT-12T-8.0A1 องค์ประกอบเซรามิกเพียโซอิเล็กทริกขนาด 12 มม. โปรดติดต่อ MEIDI เพื่อแจ้งรายละเอียดการสมัครของคุณ ทีมสนับสนุนด้านวิศวกรรมของเราจะตอบกลับพร้อมคำแนะนำทางเทคนิคเฉพาะภายในหนึ่งวันทำการ
