ออดแม่เหล็กไฟฟ้าแบบแอคทีฟ 5V 2700Hz SMD เป็นออดแม่เหล็กไฟฟ้าแบบแอคทีฟที่บรรจุหีบห่อสำหรับการประกอบบนพื้นผิว ซึ่งออกแบบมาเพื่อสร้างโทนเสียง 2700Hz ที่คมชัดทันทีที่ใช้แรงดันไฟฟ้ากระแสตรง เนื่องจากออสซิลเลเตอร์และสเตจไดรเวอร์ถูกรวมเข้ากับส่วนประกอบ จึงไม่จำเป็นต้องมีสัญญาณ PWM ภายนอก ตัวจับเวลาไมโครคอนโทรลเลอร์ หรือบัฟเฟอร์ทรานซิสเตอร์ สถาปัตยกรรมแบบครบวงจรนี้ลดทั้งจำนวนส่วนประกอบและโอเวอร์เฮดของเฟิร์มแวร์ ทำให้ออดมีประโยชน์อย่างยิ่งในระบบฝังตัวที่พิน I/O และรอบการประมวลผลถูกมอบหมายให้กับงานอื่นอยู่แล้ว
แหล่งจ่ายไฟขนาด 5V เหมาะกับลอจิกมาตรฐานและรางอุตสาหกรรม ในขณะที่ช่องการทำงาน 4V ถึง 7V รองรับพิกัดความเผื่อของตัวควบคุมและเส้นโค้งการคายประจุแบตเตอรี่โดยไม่มีการเบี่ยงเบนของประสิทธิภาพ ที่แรงดันไฟฟ้าที่กำหนด ระดับความดันเสียงจะอยู่ที่ขั้นต่ำ 85dB ที่ความสูง 10 ซม. ซึ่งเป็นระดับที่รักษาความสามารถในการได้ยินในสภาวะเสียงรบกวนรอบข้างที่หลากหลาย ด้วยช่วงอุณหภูมิการทำงานที่ต่อเนื่องตั้งแต่ −40°C ถึง +105°C ออดจึงเหมาะกับตู้ที่สตาร์ทเครื่องเย็นจัดหรือสัมผัสกับอุณหภูมิสูงเป็นเวลานาน
ฐานสี่เหลี่ยมจัตุรัส 12.8 มม. และความสูง 6.5 มม. วางส่วนประกอบนี้ไว้ระหว่างกริ่ง SMD ขนาดกะทัดรัดเป็นพิเศษและอุปกรณ์เตือนทะลุผ่านรูขนาดใหญ่กว่า ตัวเรือน LCP สีดำเข้ากันได้กับกระบวนการรีโฟลว์ คลื่น และการบัดกรีด้วยตนเอง ซึ่งสนับสนุนการประกอบอัตโนมัติที่มีประสิทธิภาพ ส่วนต่อไปนี้ให้รายละเอียดเกี่ยวกับคุณลักษณะทางไฟฟ้าและเครื่องกล การทดสอบความน่าเชื่อถือ และสถานการณ์การประกอบโดยทั่วไป
ออดแม่เหล็กไฟฟ้าในตัวพร้อมออสซิลเลเตอร์ในตัว: ใช้ DC รับโทนเสียง 2700±300Hz ทันที
•การออกแบบที่ใช้งานได้ช่วยลดความจำเป็นในการใช้แหล่งสัญญาณ PWM ภายนอก ไดรเวอร์ IC หรือส่วนประกอบของไทม์มิ่ง ต้องใช้แรงดันไฟฟ้ากระแสตรงภายในช่วงที่กำหนดเท่านั้น
• ช่วงการทำงาน 4–7V โดยมีศูนย์กลางที่ 5V ครอบคลุมราง 5V แบบควบคุมและโปรไฟล์การคายประจุแบตเตอรี่ทั่วไป
• ≥85dB แรงดันเสียงที่ 10 ซม. ซึ่งเป็นเอาต์พุตขั้นต่ำที่รับประกันสำหรับการใช้งานด้านอุตสาหกรรมและการแจ้งเตือนด้านความปลอดภัย
• ปริมาณการใช้กระแสไฟฟ้า ≤50mA ที่แรงดันไฟฟ้าที่กำหนด ซึ่งเป็นตัวเลขที่คาดการณ์ได้สำหรับการวางแผนงบประมาณด้านพลังงานในระบบฝังตัว
• รอยเท้า SMD ขนาด 12.8×12.8×6.5 มม. เหมาะสำหรับการหยิบและวางแบบอัตโนมัติและการออกแบบแบบติดตั้งบนแผง
•ช่วงการทำงานขยายจาก −40°C ถึง +105°C รองรับการใช้งานในสภาพแวดล้อมที่ต้องการความร้อน
• ตัวเครื่อง LCP สีดำ รองรับการรีโฟลว์ที่อุณหภูมิสูงสุด 255±5°C
วงจรออสซิลเลเตอร์ในตัวช่วยลดความจำเป็นในการสร้างรูปคลื่นภายนอก ปลั๊กไฟ DC ที่เชื่อมต่อโดยตรงกับขั้วต่อหรือเอาต์พุต GPIO แบบลอจิกสูง เป็นสิ่งที่จำเป็นในการเริ่มโทนเสียง โทโพโลยีแบบแอคทีฟนี้แตกต่างกับออดแม่เหล็กแบบพาสซีฟ ซึ่งต้องการสัญญาณไดรฟ์ AC ต่อเนื่อง และโดยปกติแล้วจะใช้ทรานซิสเตอร์ตัวขับเฉพาะ ด้วยการเก็บอุปกรณ์อิเล็กทรอนิกส์กระตุ้นไว้ภายในส่วนประกอบ MLT-1365Y-5V จึงลดการนับรายการวัสดุและทำให้โครงร่าง PCB ง่ายขึ้น

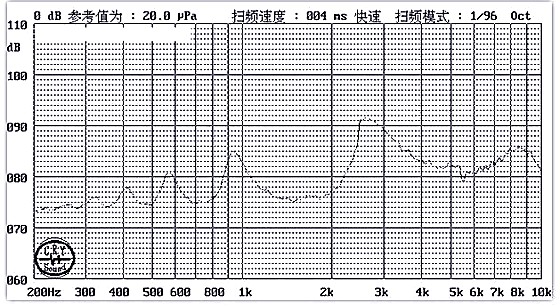

ช่วงแรงดันไฟฟ้าในการทำงานตั้งแต่ 4V ถึง 7V นั้นจงใจกว้างกว่าค่าที่ระบุเพียงค่าเดียว โดยคำนึงถึงความทนทานต่อเอาต์พุตของตัวควบคุม 5V และแรงดันตกคร่อมของการคายประจุแบตเตอรี่ ดังนั้นเอาต์พุตเสียงจึงยังคงสม่ำเสมอในทุกรูปแบบการจ่ายไฟในโลกแห่งความเป็นจริง ความถี่เรโซแนนซ์ระบุเป็น 2700±300Hz ซึ่งเป็นย่านความถี่ที่ต่ำกว่า 4kHz ทั่วไปในออด SMD ขนาดเล็ก ความถี่กลางที่ต่ำกว่านี้สามารถให้ลักษณะโทนเสียงที่แตกต่างกัน และอาจแพร่กระจายแตกต่างกันภายในกรอบหุ้ม ซึ่งเป็นปัจจัยที่ควรค่าแก่การประเมินในระหว่างการทดสอบต้นแบบ

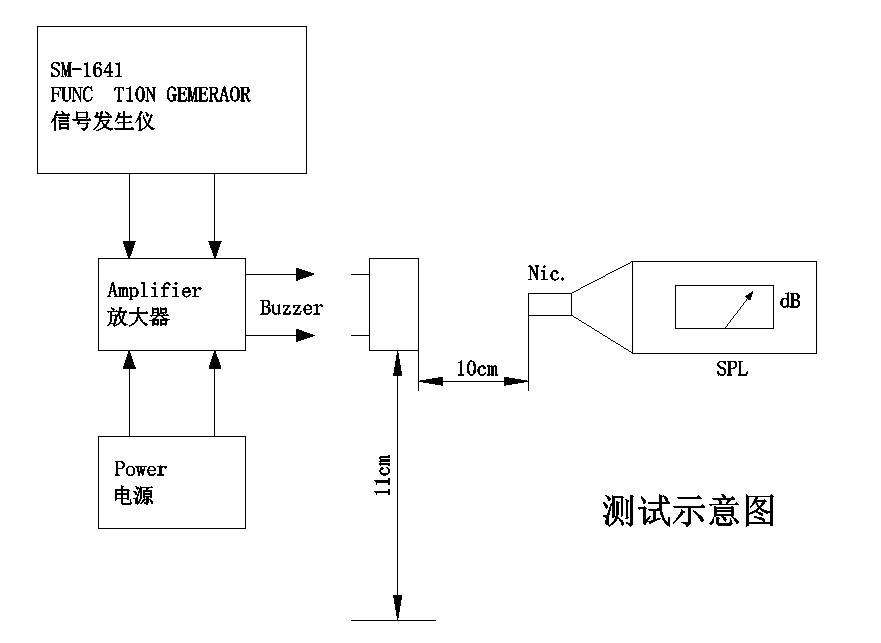

รับประกันความดันเสียงที่อย่างน้อย 85dB ที่ความสูง 10 ซม. ภายใต้การทำงาน 5V และกระแสไฟโดยทั่วไปจะอยู่ที่หรือต่ำกว่า 50mA ตัวเลขเหล่านี้ช่วยให้นักออกแบบปรับขนาดพาวเวอร์ซัพพลายและส่วนระบายความร้อนได้อย่างแม่นยำ น้ำหนัก 2.5 กรัมและตัวเรือน LCP ได้รับการออกแบบมาเพื่อกระบวนการ SMT มาตรฐาน: การรีโฟลว์ที่มีอุณหภูมิสูงสุด 255±5°C การบัดกรีแบบคลื่นและการบัดกรีด้วยมือทั้งหมดได้รับการรองรับตามข้อกำหนดของผลิตภัณฑ์
ออสซิลเลเตอร์ในตัวยอมรับ DC และสร้างโทนเสียงทันที ไม่จำเป็นต้องมีตัวจับเวลาไมโครคอนโทรลเลอร์ ทรัพยากร PWM หรือทรานซิสเตอร์ภายนอก
ช่องจ่ายไฟ 4–7V พร้อมจุดศูนย์กลาง 5V ครอบคลุมรางควบคุมและเส้นโค้งการคายประจุแบตเตอรี่โดยไม่จำเป็นต้องปรับแรงดันไฟฟ้า
ความถี่เรโซแนนซ์ได้รับการแก้ไขที่ 2700Hz ภายในค่าความคลาดเคลื่อนในการผลิต ±300Hz ซึ่งให้ลายเซ็นเสียงที่คาดเดาได้
รับประกันเอาต์พุตเสียงที่ ≥85dB ที่ระยะ 10 ซม. ภายใต้สภาวะที่กำหนด ซึ่งตอบสนองความต้องการด้านเสียงของการแจ้งเตือนทางอุตสาหกรรมและความปลอดภัย
ปริมาณการใช้กระแสไฟ ≤50mA ช่วยให้สามารถจัดสรรพลังงานได้ง่ายในการออกแบบแบบฝัง
ช่วงอุณหภูมิในการทำงานตั้งแต่ −40°C ถึง +105°C ขยายออกไปเกินขีดจำกัดระดับผู้บริโภคโดยทั่วไป โดยเปิดให้ใช้งานในสภาพแวดล้อมกลางแจ้ง ยานยนต์ และอุตสาหกรรมหนัก
ฐาน SMD แบบสี่เหลี่ยมจัตุรัสขนาด 12.8 มม. ที่มีความสูง 6.5 มม. และตัวเรือน LCP สีดำ สามารถใช้งานร่วมกับการบัดกรีแบบหลายกระบวนการ รวมถึงรอบการรีโฟลว์สูงสุดสามครั้ง
| พารามิเตอร์ | ค่า | เงื่อนไขการทดสอบ |
| ประเภทสินค้า | แม่เหล็กไฟฟ้า SMD Buzzer ที่ใช้งานอยู่ | — |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 5 โวลต์ (Vo-p) | ที่กำหนด |
| แรงดันไฟฟ้าที่ใช้งาน | 4 – 7 โวลต์ (Vo-p) | ต่อเนื่อง |
| เอาต์พุตเสียงที่ 10 ซม | ≥ 85 เดซิเบล | ที่ 5V, 10 ซม |
| การดำเนินงานในปัจจุบัน | ≤ 50 มิลลิแอมป์ | ที่ 5V |
| ความถี่เรโซแนนซ์ | 2700 ± 300 เฮิรตซ์ | ที่แรงดันไฟฟ้าที่กำหนด |
| อุณหภูมิในการทำงาน | -40 องศาเซลเซียส ~ +105 องศาเซลเซียส | ต่อเนื่อง |
| อุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ~ +120 องศาเซลเซียส | ไม่ทำงาน |
| ขนาด (ยาว × กว้าง × สูง) | 12.8 × 12.8 × 6.5 มม | ร่างกายเท่านั้น |
| น้ำหนัก | 2.5 g | ทั่วไป |
| วัสดุที่อยู่อาศัย | แอลซีพีสีดำ | รองรับการรีโฟลว์ |
| การบัดกรี (แนะนำ) | การไหลกลับ: 255 ± 5 °C, 3 วินาที; อุ่นเครื่อง 180 °C, 40–70 วิ | ตามข้อกำหนด สูงสุด 3 รอบ |
| การบัดกรี (คลื่น) | 255 ± 15 °C, 4–6 วินาที | 2-3 รอบ |
| การบัดกรี (แบบแมนนวล) | 360 ± 10 °C, 2–5 วินาที | 2-3 รอบ |
MEIDI Intelligent Technology ได้รับการออกแบบและผลิตส่วนประกอบเกี่ยวกับเสียงมาตั้งแต่ปี 2011 โรงงานบูรณาการในแนวดิ่งของบริษัทในมณฑลเจียงซู ประเทศจีน ครอบคลุมถึงการขึ้นรูปแบบ LCP, การประกอบ SMD อัตโนมัติ, การพันขดลวดแม่เหล็กไฟฟ้า และการทดสอบเสียงแบบอินไลน์เต็มรูปแบบ โรงงานดำเนินงานภายใต้ระบบคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001 รองรับการผลิตในปริมาณมากพร้อมการตรวจสอบย้อนกลับในระดับแบทช์ ช่วยให้สามารถจัดส่งให้กับลูกค้ายานยนต์ อุตสาหกรรม การรักษาความปลอดภัย และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคทั่วโลกได้อย่างสม่ำเสมอ
MLT-1365Y-5V ผลิตภายใต้ระเบียบวินัยการผลิตเดียวกัน แต่ละชุดจะผ่านการตรวจสอบความน่าเชื่อถือดังต่อไปนี้ ตามที่ระบุไว้ในเอกสารประกอบของผลิตภัณฑ์ การคัดกรองความเครียดจากสิ่งแวดล้อมประกอบด้วยการเก็บรักษาที่อุณหภูมิสูง 48 ชั่วโมงที่อุณหภูมิ +80±2°C การแช่ที่อุณหภูมิต่ำ 48 ชั่วโมงที่ −30±2°C และรอบการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันห้ารอบระหว่างอุณหภูมิสุดขั้วเหล่านี้โดยใช้เวลาพัก 30 นาทีต่อเวที ความทนทานทางกลไกได้รับการตรวจสอบโดยการทดสอบการสั่นสะเทือนตั้งแต่ 10Hz ถึง 55Hz ที่แอมพลิจูด 1.0 มม. ทั่วทั้งสามแกน ตามด้วยหยดแบบตกอย่างอิสระ 75 ซม. 3 ครั้งลงบนพื้นผิวไม้เนื้อแข็ง 10 มม.
ความต้านทานต่อความชื้นได้รับการยืนยันโดยการสัมผัสกับอุณหภูมิ 50±5°C เป็นเวลา 48 ชั่วโมงที่ความชื้นสัมพัทธ์ 90–95% โดยมีการฟื้นฟูสภาพแวดล้อมเป็นเวลา 2 ชั่วโมงก่อนที่จะแสดงลักษณะเฉพาะ ความสมบูรณ์ของการบัดกรีได้รับการตรวจสอบผ่านการทดสอบความต้านทานความร้อนของบัดกรีที่ 250±5°C เป็นเวลา 10 วินาที โดยที่ตัวส่วนประกอบอยู่ในตำแหน่ง 2.0 มม. จากจุดบัดกรี นอกเหนือจากการทดสอบโปรไฟล์การรีโฟลว์แบบเต็ม เกณฑ์การทดสอบทั้งหมดได้รับการบันทึกไว้ในข้อมูลจำเพาะของผลิตภัณฑ์ และรายงานการทดสอบเป็นชุดสามารถขอได้ สำหรับลูกค้าที่ต้องการคุณสมบัติเพิ่มเติมนอกเหนือจากโปรโตคอลมาตรฐานเหล่านี้ ทีมวิศวกรคุณภาพของ MEIDI สามารถหารือเรื่องการคัดกรองเพิ่มเติมได้
สถานการณ์ที่แสดงด้านล่างได้มาจากพิกัดทางไฟฟ้า เสียง และสิ่งแวดล้อมของ MLT‑1365Y‑5V มีจุดมุ่งหมายเพื่อเป็นแนวทางในการบูรณาการและไม่ได้หมายความถึงการรับรองด้านความปลอดภัยหรือตามกฎระเบียบที่มีอยู่แล้ว ติดต่อ MEIDI เพื่อยืนยันการปฏิบัติตามข้อกำหนดในตลาดเป้าหมายของคุณ
•แผงควบคุมอุตสาหกรรม: การออกแบบเชิงรุกเชื่อมต่อโดยตรงกับเอาต์พุต PLC หรือรางลอจิก 5V ทำให้ไม่จำเป็นต้องสร้าง PWM และประหยัดทรัพยากรโปรเซสเซอร์สำหรับงานควบคุมหลัก
•ความปลอดภัยและการควบคุมการเข้าถึง: แผงป้องกันการบุกรุก แผงปุ่มกด และเครื่องอ่านการ์ดได้รับประโยชน์จากไดรฟ์ DC แบบสองสายที่เรียบง่ายและเอาต์พุต 85dB ที่ตัดเสียงรบกวนรอบข้างในระดับปานกลาง
•เกตเวย์ระบบอัตโนมัติในอาคาร: การแจ้งเตือนการเปลี่ยนแปลงสถานะและการเตือนข้อผิดพลาดสามารถทำได้ด้วยพิน GPIO เดียว ช่วยลดความซับซ้อนของสถาปัตยกรรมเฟิร์มแวร์ในระบบ HVAC และระบบการจัดการพลังงาน
• เครื่องใช้ไฟฟ้าเชิงพาณิชย์: ตัวจับเวลา ไฟแสดงการสิ้นสุดรอบการทำงาน และสัญญาณเตือนการเปิดประตูบนแผงควบคุม 5V จะได้รับแหล่งกำเนิดเสียงที่เชื่อถือได้โดยไม่ต้องมีส่วนประกอบขับเคลื่อนเพิ่มเติม
•โครงสร้างพื้นฐานโทรคมนาคม: ตู้กลางแจ้งและอุปกรณ์เครือข่ายที่ต้องสัมผัสกับอุณหภูมิที่เปลี่ยนแปลงเป็นวงกว้างได้รับการสนับสนุนโดยความสามารถในการสตาร์ทขณะเย็นที่ −40°C และขีดจำกัดการทำงานด้านบนที่ +105°C
•อุปกรณ์กลางแจ้งและแบบแปรผันตามความร้อน: กล่องหุ้มในการใช้งานพลังงานแสงอาทิตย์ สภาพอากาศเย็น หรือห้องเครื่องยนต์สามารถพึ่งพาระดับอุณหภูมิที่เพิ่มขึ้นเพื่อประสิทธิภาพการแจ้งเตือนที่สม่ำเสมอ
| การพิจารณาการออกแบบ | ข้อมูลจำเพาะ MLT‑1365Y‑5V |
| กำจัดวงจรออสซิลเลเตอร์ภายนอก | วงจรขับเคลื่อนแบบรวม การใช้แรงดันไฟฟ้ากระแสตรงจะสร้างโทนเสียงโดยไม่ต้องใช้ PWM, ตัวจับเวลา MCU หรือไดรเวอร์ทรานซิสเตอร์ |
| ความเข้ากันได้ของระบบ 5V | ช่วง 4–7V ตรงกลางที่ 5V ที่กำหนด; ทำงานโดยตรงจากราง 5V ที่มีการควบคุมมาตรฐาน |
| สภาพแวดล้อมที่ท้าทายความร้อน | ช่วงการทำงาน -40 °C ถึง +105 °C ตามข้อกำหนด |
| ความต้องการเอาต์พุตเสียงปานกลาง | ≥85 dB ที่ 10 ซม. ระบุไว้สำหรับการแจ้งเตือน |

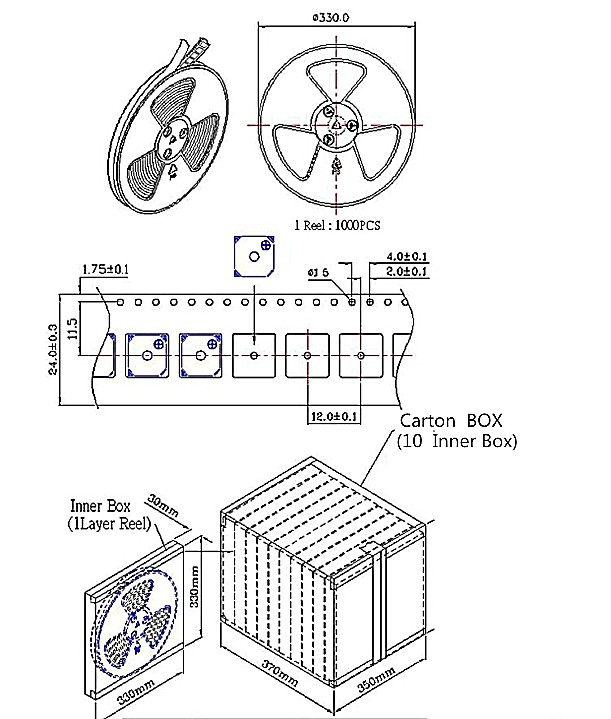

| ประสิทธิภาพการผลิต SMT | รอยเท้า SMD เข้ากันได้กับการป้อนเทปและม้วนและโปรไฟล์การรีโฟลว์มาตรฐาน |
| การวางแผนงบประมาณในปัจจุบัน | ≤50 mA ระบุไว้สำหรับการคำนวณแหล่งจ่ายไฟและการออกแบบการระบายความร้อน |
ออดแม่เหล็กแบบแอคทีฟ SMD 5V 2700Hz เติมช่องว่างระหว่างออดเซอร์ SMD ที่มีขนาดกะทัดรัดมากและชุดสัญญาณเตือนทะลุผ่านที่ใหญ่กว่า พื้นที่สี่เหลี่ยมจัตุรัส 12.8 มม. มีขนาดใหญ่กว่าทางเลือก SMD ที่เล็กที่สุด แต่การออกแบบที่แอคทีฟช่วยลดความซับซ้อนของวงจรขับเคลื่อนที่โดยทั่วไปต้องใช้โดยทรานสดิวเซอร์แบบพาสซีฟ ความสูง 6.5 มม. แลกพื้นที่แนวตั้งสำหรับอุปกรณ์อิเล็กทรอนิกส์ในตัวและเอาต์พุตเสียงที่แข็งแกร่ง ที่ 2700Hz ความถี่เรโซแนนซ์ถูกตั้งค่าไว้ต่ำกว่าศูนย์กลาง 4kHz ซึ่งพบได้ทั่วไปในอุปกรณ์ขนาดเล็ก สิ่งนี้สามารถส่งผลต่อลักษณะโทนเสียงและอาจให้ประสิทธิภาพที่ดีขึ้นในอะคูสติกของตู้บางประเภท วิศวกรได้รับการสนับสนุนให้เปรียบเทียบโทนเสียง 2.7kHz กับทางเลือกความถี่สูงกว่าระหว่างการสร้างต้นแบบ
มีตัวอย่างสำหรับการประเมินแบบตั้งโต๊ะ เพื่อให้คุณสามารถวัดเอาต์พุตเสียง การใช้กระแสไฟฟ้า และพฤติกรรมทางความร้อนภายใต้ไดรฟ์และสภาพแวดล้อมเฉพาะของคุณ
1. MLT‑1365Y‑5V ต้องใช้ออสซิลเลเตอร์ภายนอกหรือวงจรไดรเวอร์หรือไม่
ไม่ ออดทำงานอยู่ โดยมีออสซิลเลเตอร์และไดรเวอร์รวมอยู่ในส่วนประกอบ แรงดันไฟฟ้ากระแสตรงที่ใช้ภายในช่วง 4–7V จะสร้างโทนเสียง 2700±300Hz โดยตรง ไม่จำเป็นต้องใช้สัญญาณ PWM ภายนอก ตัวจับเวลาไมโครคอนโทรลเลอร์ หรือทรานซิสเตอร์ เอาต์พุต GPIO แบบลอจิกสูงแบบธรรมดา การปิดหน้าสัมผัสรีเลย์ หรือการเชื่อมต่อโดยตรงกับราง DC ก็เพียงพอที่จะเปิดใช้งานเสียงได้
2. อะไรคือความแตกต่างระหว่างออดแบบแอคทีฟนี้กับออดแม่เหล็กไฟฟ้าแบบพาสซีฟ?

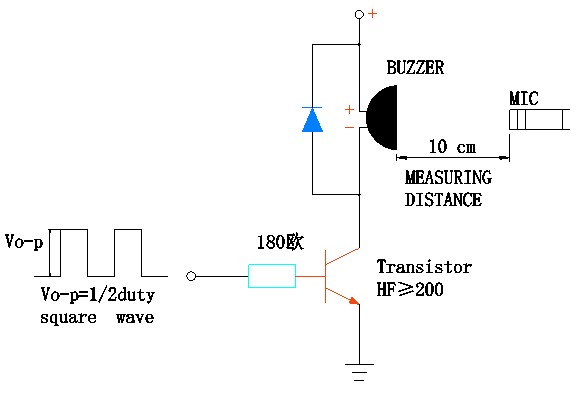

ออดแม่เหล็กไฟฟ้าแบบพาสซีฟประกอบด้วยคอยล์และไดอะแฟรม แต่ไม่มีอุปกรณ์อิเล็กทรอนิกส์สำหรับขับเคลื่อน จะต้องป้อนสัญญาณ AC ที่ความถี่เรโซแนนซ์ โดยทั่วไปจากเอาต์พุต PWM และบัฟเฟอร์ทรานซิสเตอร์ MLT-1365Y-5V รวมวงจรขับเคลื่อนที่จำเป็นทั้งหมดไว้ด้วยกัน ดังนั้นจึงใช้งานได้กับแรงดันไฟฟ้ากระแสตรงที่สม่ำเสมอ วิธีการนี้จะช่วยประหยัดพิน I/O โอเวอร์เฮดของเฟิร์มแวร์ และพื้นที่ PCB โดยมีค่าใช้จ่ายเท่ากับแพ็คเกจที่ใหญ่กว่าเล็กน้อยและความถี่คงที่
3. ความถี่ 2700Hz เปรียบเทียบกับออด 4000Hz เป็นอย่างไร
ความถี่กลาง 2700±300Hz ต่ำกว่ามาตรฐาน 4kHz ที่พบในออด SMD ขนาดเล็กจำนวนมาก ความถี่ทั้งสองอยู่ในช่วงความไวในการได้ยินที่ดีของมนุษย์ ระดับเสียงต่ำอาจมีลักษณะโทนเสียงที่แตกต่างกันและอาจแพร่กระจายแตกต่างกันผ่านวัสดุกรอบหุ้มและสเปกตรัมเสียงพื้นหลัง ตัวเลือกที่ดีที่สุดขึ้นอยู่กับสภาพแวดล้อมทางเสียง ความต้องการในการเลือกปฏิบัติในการแจ้งเตือน และความชอบของผู้ใช้ แนะนำให้ทำการทดสอบต้นแบบ
4. ออดสามารถทำงานต่อเนื่องที่อุณหภูมิ +105°C ได้หรือไม่
ค่า +105°C แสดงถึงขีดจำกัดด้านบนของช่วงการทำงานที่ระบุ การทำงานต่อเนื่องที่อุณหภูมินี้อยู่ภายในข้อกำหนดเฉพาะ แต่เช่นเดียวกับชิ้นส่วนอิเล็กทรอนิกส์อื่นๆ การสัมผัสกับอุณหภูมิสูงเป็นเวลานานจะเร่งการเสื่อมสภาพเร็วขึ้น สำหรับการใช้งานที่ต้องการการทำงานอย่างต่อเนื่องใกล้ขีดจำกัด โปรดติดต่อ MEIDI เพื่อขอคำแนะนำในการลดพิกัดและข้อมูลอายุการใช้งานที่คาดหวังภายใต้โปรไฟล์ระบายความร้อนของคุณ
5. วงจรขับเคลื่อนใดที่แนะนำสำหรับการรวมไมโครคอนโทรลเลอร์
MLT‑1365Y‑5V ต้องการเพียงแหล่งจ่ายแรงดันไฟฟ้า DC ในช่วง 4–7V หากไมโครคอนโทรลเลอร์ GPIO 5V สามารถจ่ายกระแสไฟได้ ≤50mA จะสามารถเชื่อมต่อออดได้โดยตรง เมื่อความสามารถของกระแส GPIO ต่ำลง ทรานซิสเตอร์ N-channel MOSFET หรือ NPN ระดับลอจิกที่ใช้เป็นสวิตช์ด้านต่ำคือวิธีแก้ปัญหาทั่วไป ออดประกอบด้วยชุดอิเล็กทรอนิกส์ขับเคลื่อนภายใน ดังนั้นจึงไม่จำเป็นต้องมีตัวต้านทานจำกัดกระแสแบบอนุกรมบนสายไฟ ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าจ่ายไม่เกิน 7V เพื่อป้องกันวงจรออสซิลเลเตอร์ภายใน
สำหรับเอกสารข้อมูลทางเทคนิค คุณลักษณะทางเสียงเฉพาะแรงดันไฟฟ้า ข้อมูลการลดพิกัดความร้อน บันทึกการใช้งานวงจรขับเคลื่อน หรือการหารือเกี่ยวกับการปรับแต่ง OEM โปรดส่งความต้องการของคุณผ่านแบบฟอร์มติดต่อ โดยทั่วไปแล้ว วิศวกรรมแอปพลิเคชัน MEIDI จะตอบกลับภายในหนึ่งวันทำการพร้อมเอกสารและราคาตามปริมาณ
MEIDI Intelligent Technology จำหน่ายส่วนประกอบเพียโซอิเล็กทริกและอะคูสติกแม่เหล็กไฟฟ้ามาตั้งแต่ปี 2011 การดำเนินการผลิตของบริษัทในมณฑลเจียงซูผสมผสานการขึ้นรูปแบบ LCP การม้วนขดลวดอัตโนมัติ การประกอบ SMD และการทดสอบเสียงแบบอินไลน์ 100% กระบวนการ ISO 9001 และห้องปฏิบัติการความน่าเชื่อถือโดยเฉพาะสนับสนุนการรับประกันประสิทธิภาพที่เผยแพร่สำหรับแต่ละผลิตภัณฑ์ ลูกค้าในตลาดยานยนต์ อุตสาหกรรม ความปลอดภัย และผู้บริโภคไว้วางใจ MEIDI ในด้านคุณภาพที่สม่ำเสมอและการสนับสนุนด้านวิศวกรรมที่ตอบสนอง
